Kingmach ūdens līmeņa sensori aizsprostu uzraudzībai

Kāpēc ūdens līmeņa uzraudzībai ir nozīme dambju drošībā?

Ūdens līmenis ir viens no darbības mainīgajiem lielumiem, kas nosaka rezervuāra plānošanu, plūdu kontroli, noplūdes pārbaudi un brīdinājuma lēmumus. Tas var aprakstīt hidraulisko slodzi uz konstrukciju, norādīt, vai atslodzes caurule darbojas, kā paredzēts, un palīdzēt interpretēt gruntsūdeņu vai iekšējā spiediena izmaiņas, kad to nolasa ar citiem instrumentiem.

Noderīgā izvade ir salīdzināma laikrinda, nevis izolēts skaitlis. Inženieri var salīdzināt nokrišņu daudzumu, rezervuāra maiņu, drenāžas reakciju un iekšējos apstākļus laika gaitā, kad atskaites punkts, paraugu ņemšanas intervāls un apkopes vēsture tiek saglabāta ar mērījumu datiem. Tas ir pamats, lai izlemtu, vai izmaiņas ir jāizpēta vai arī tās atbilst vietnes parastajai reakcijai.

Galvenie ūdens līmeņa sensoru veidi aizsprostu monitoringam

Sensoram jāatbilst mērījuma punktam. Iegremdēts spiediena sensors var būt piemērots iegultai novērošanas caurulei vai spiediena samazināšanas caurulei, savukārt radara vai ultraskaņas mērījumi var izvairīties no saskares ar atklātu ūdens virsmu. Pludināšanas sistēmas, burbuļi un manuālie personāla mērinstrumenti joprojām ir svarīgi, ja vietas apstākļi vai validācijas metode padara tos par praktiskiem.

Manuālie personāla mērinstrumenti ir pelnījuši vietu monitoringa plānā. Tie nodrošina redzamu, bez strāvas padeves atsauci nodošanai ekspluatācijā, periodiskām pārbaudēm un pēcnotikuma izmeklēšanai. Definējiet atskaites punktu, drošu piekļuves ceļu, pārbaudes intervālu un laika zīmogu ieraksta formātu, lai šie rādījumi varētu apstiprināt, nevis sajaukt digitālo datu straumi.

Kā darbojas diferenciālā spiediena ūdens līmeņa sensori

Hidrostatiskais sensors pārvērš ūdens spiedienu sensora punktā par līmeņa vērtību. Palielinoties ūdens stabam virs sensora, palielinās spiediens. Iegremdētai diafragmai attiecību var izteikt kā Delta P = rho gh, tāpēc ziņotais līmenis ir atkarīgs no šķidruma blīvuma, sensora augstuma un stabilas atmosfēras atskaites.

Lietojot brīvā dabā, ventilējams kabelis vai iekšējā gaisa caurule var norādīt mērījumu uz atmosfēras spiedienu. Tas samazina risku uzskatīt barometriskās izmaiņas kā ūdens līmeņa notikumu. Tas neatceļ nepieciešamību pēc lauka disciplīnas: reģistrējiet sensora augstumu un atskaites punktu nodošanas ekspluatācijā, saglabājiet ventilācijas ceļu sausu un atvērtu un salīdziniet stabilu rādījumu ar uzmērītu vai manuālu atsauci.

Šī mērīšanas metode ir piemērota daudziem aizsprostiem un hidroloģijas punktiem, taču to nevajadzētu izvēlēties tikai pēc etiķetes. Pirms uz spiedienu balstītas pieejas apstiprināšanas pircējam ir jāpārbauda caurules ģeometrija, paredzamais augstums, nogulumu risks, kabeļa maršruts, piekļuve apkopei un datu arhitektūra.

Precizitāte, izšķirtspēja un diapazons: ko pircējiem vajadzētu salīdzināt

Izšķirtspēja ir mazākais pieaugums, ko ierīce var noteikt vai parādīt. Precizitāte apraksta, cik tuvu ziņotā vērtība ir patiesajai vērtībai noteiktos apstākļos. Precīzs displeja pieaugums pats par sevi negarantē, ka brīdinājuma slieksnis vai ilgtermiņa tendence ir uzticama; Svarīga ir arī uzstādīšanas nobīde, temperatūras reakcija, kalibrēšana un atskaites punkta stabilitāte.

Izvēlieties diapazonu pret maksimāli ticamu ūdens stabu, nevis tikai parasto darbības līmeni. Pārskatiet plūdu līmeni, caurules galvu, paredzamās spiediena svārstības un pārslodzes sekas. RFQ jānorāda arī nolasīšanas inženiertehniskais mērķis, jo rezervuāra ziņošanas, tendenču uzraudzības un trauksmes reakcijas pieņemšanas kritēriji var atšķirties.

JMYC-67XXAWL un JMYC-67XXAD: datu arhitektūras izvēle

Attāliem rezervuāriem, hidroloģijai vai neuzraudzītiem aizsprostu punktiem Kingmach JMYC-67XXAWL apvieno diferenciālā spiediena sensoru, iebūvētu 4G DTU un iekšējo akumulatoru. Tās 10 m, 20 m un 30 m modeļi var vienkāršot izvietošanu vietās, kur ir grūti nodrošināt aizsargātu kabeļa trasi un vietējo strāvas padevi. Tā piemērotība joprojām ir atkarīga no mobilā pārklājuma, plānotā paraugu ņemšanas intervāla, piekļuves instalācijai un reālistiska akumulatora apkalpošanas plāna.

Kingmach JMYC-67XXAD izmanto vadu integrācijas ceļu. Tā RS485 interfeiss un DC 9-24 V jaudas prasība padara to piemērotu tur, kur jau ir izstrādāts reģistrētājs, barošanas avots, aizsargāts kabeļa maršruts un iegūšanas arhitektūra. Tā 10 m, 20 m un 30 m varianti ir jāizvēlas pēc maksimālā paredzamā augstuma, nevis tikai pēc parastā ūdens līmeņa.

Specifikāciju atšķirībai vajadzētu būt inženiera lēmuma pamatā. AWL modelis ziņo par 1 mm izšķirtspēju un +/-0,1% FS precizitāti ar baterijām darbināmu 4G pārraidi; AD modelis ziņo par 0,1 mm izšķirtspēju un 0,2% FS precizitāti ar RS485 integrāciju. Salīdziniet šos skaitļus ar visu mērījumu ķēdi, ieskaitot atskaites punktu kontroli, uzstādīšanas kļūdu, trauksmes mērķi un apkopes ierobežojumus, tā vietā, lai izvēlētos vienu skaitli.

Uzstādīšanas faktori, kas ietekmē reālo precizitāti

Pareizi norādīts sensors joprojām var sniegt sliktus projekta datus, ja instalācija ir vāja. Izmantojiet stabilu stiprinājumu, dokumentētu vertikālu atsauci, aizsargātu kabeļa maršrutēšanu, tīru piekļuvi caurulei vai caurulei un reģistrētu nulli vai nobīdi. Atbrīvošanas caurulē vai iegultā ūdens līmeņa caurulē dokumentējiet balstiekārtas izvietojumu un sensora pozīciju, lai nākamie operatori varētu interpretēt izmaiņas pēc apkopes vai nomaiņas.

Mērījumu var ietekmēt nogulsnes, biopiesārņojums, turbulence, iesprostots gaiss, kabeļa spriedze, zibens iedarbība un ūdens āmurs. Spiediena sensoru instalācijām ir nepieciešami sausi, atvērti ventilācijas ceļi. Ar baterijām darbināmām stacijām ir nepieciešams atkārtots saziņas mēģinājums un paraugu ņemšanas grafiks, kas jānovērtē attiecībā pret kalpošanas laiku. RS485 tīkliem ir nepieciešams definēts plāns ekranēšanai, zemēšanai, pārsprieguma aizsardzībai un nodošanas ekspluatācijā pārbaudēm.

Dambja uzraudzības darbplūsma un pārbaudītas lietojumprogrammu saites

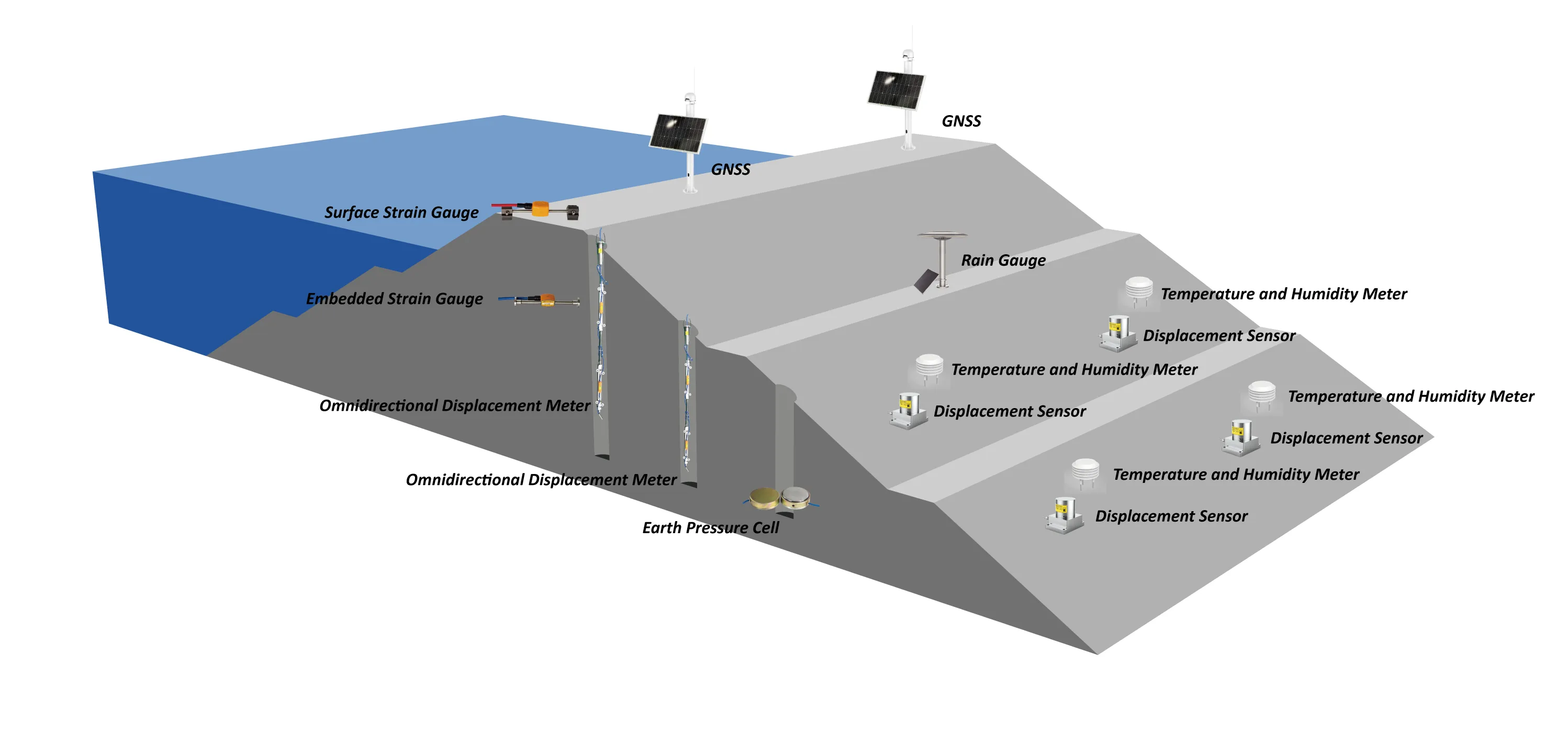

Dambja uzraudzības sistēma parasti apvieno vairāk nekā vienu sensora izvadi. Ūdens līmeņa kanāls kļūst noderīgāks, ja tas tiek pārskatīts ar noplūdes, nosēšanās, pārvietojuma, slīpuma, nokrišņu un darbības ierakstiem. Kingmach's dambja monitoringa risinājums apraksta šo sistēmas līmeņa pieeju strukturālajos, noplūdes, hidroloģiskajos, vides un slodzes novērojumos.

Pirms sensora atlases datu ceļam definējiet, kur dati tiek vākti, pārsūtīti, pārskatīti un saglabāti. Attālinātajam punktam var būt nepieciešama integrēta 4G ierīce; vadu vietnei var būt nepieciešams kanāla plāns, datu reģistrētājs, aizsargkabeļi un pārskatīšanas platforma. Pieejamais nolasījumi un datu reģistrētāji un uzraudzības programmatūra nodrošināt atbilstošus iekšējos atskaites punktus šai RFQ diskusijai.

Šim rakstam nav pievienots neviens konkrētai vietai raksturīgs dambja darbības gadījums, jo piegādātais materiāls nepārbauda vienu šiem diviem ūdens līmeņa modeļiem. Tā vietā projekta aptaujā ir jānorāda vietas rasējums, mērījumu mērķis, instrumentu saraksts un pieņemšanas kritēriji, lai konfigurāciju varētu salīdzināt ar faktisko uzstādīšanu.

Iepirkumu un inženieru komandu atlases kontrolsaraksts

Mērīšanas punkts

• Nosakiet, vai punkts ir rezervuāra virsma, iegultā caurule, spiediena samazināšanas caurules izeja, gruntsūdens urbums, slāpēšanas aka vai hidroloģijas stacija.
• Apstipriniet maksimālo ticamo augstumu, atsauces augstumu, piekļuves ierobežojumus un nepieciešamo diapazonu.

Tehniskā sistēma

• Iestatiet precizitāti un ziņošanas mērķi tendenču pārskatīšanai, trauksmes pārvaldībai vai darbības ziņošanai.
• Atlasiet 4G akumulatora darbību attāliem punktiem vai RS485 vadu iegūšanas tīklam.
• Norādiet montāžu, cauruļu ģeometriju, kabeļu izvadīšanu, ventilācijas aizsardzību, zemējumu, aizsardzību pret pārspriegumu un validācijas metodi.

Tirdzniecība un piegāde

• Pieprasiet datu lapu, kalibrēšanas dokumentāciju, elektroinstalācijas shēmu, uzstādīšanas norādījumus, informāciju par IP, iepakojuma informāciju, izpildes laika apstiprinājumu un garantijas noteikumus.

Apkope un pieņemšana

• Definējiet pārbaudes un tīrīšanas intervālus, piekļuvi akumulatora nomaiņai, ja nepieciešams, ventilācijas pārbaudes, mežizstrādes pārbaudes un salīdzināšanu ar rokasgrāmatu vai uzraudzītu atsauci.

Biežas pirkšanas kļūdas

Izšķirtspējas salīdzināšana ir izplatīta kļūda. Var būt noderīgs 0,1 mm displeja solis, taču pieņemšana ir atkarīga arī no pilna mēroga precizitātes, uzstādīšanas ģeometrijas, temperatūras uzvedības, kalibrēšanas apstākļiem un atsauces stabilitātes. Vispirms iestatiet nepieciešamo lēmuma pielaidi, pēc tam salīdziniet visu instrumentu un uzstādīšanas plānu.

Saziņa bieži tiek izlemta pārāk vēlu. Mazjaudas 4G ierīce var samazināt lauka darbus attālā vietā, taču tai ir nepieciešams pārklājums un akumulatora apkalpošanas plāns. Vadu RS485 ierīci var būt vieglāk uzturēt pabeigtā iegūšanas tīklā, taču tikai tad, ja jauda, ​​kabeļa aizsardzība, zemējums un pārsprieguma kontrole jau ir iekļauta.

Ventilācijas atveru apkopes ignorēšana rada vēl vienu novēršamu risku. Ventilācijas atsauce var samazināt barometrisko kļūdu, bet kondensāts, aizsprostojums vai ūdens iekļūšana var apdraudēt rādījumus. Pievienojiet manuālas atsauces pārbaudes pēc uzstādīšanas, applūšanas, būvniecības darbībām un sensoru nomaiņas, lai datu ieraksts joprojām būtu aizsargājams.
