Reāllaika dambja drošības brīdinājumi ar diferenciālā spiediena ūdens līmeņa sensoriem

Aizsprostu īpašniekiem ir nepieciešama agrāka redzamība par līmeņu izmaiņām, noplūdes spiediena izmaiņām un tendenču pārrāvumiem, kas parādās, pirms darbības problēma pārvēršas par drošības notikumu. Diferenciālā spiediena ūdens līmeņa sensori ir noderīgi, jo tie pastāvīgi izseko šīm izmaiņām iegultos, mitros un grūti pieejamos uzraudzības punktos.

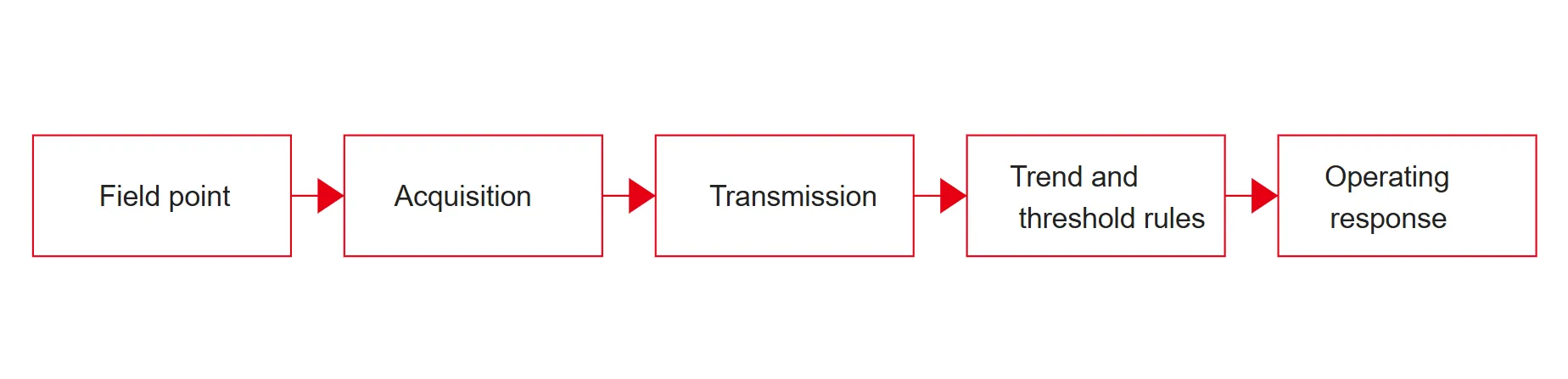

Darbspējīgā brīdinājuma darbplūsmā sensors ir tikai pirmā saite. Nolasījumam ir jāpaliek stabilam lauka apstākļos, tīri jāpārvietojas iegūšanas slānī un jāsasniedz programmatūra, kas to var salīdzināt ar sliekšņiem, izmaiņu ātruma noteikumiem un blakus esošajiem instrumentiem. Tas pārvērš periodisko pārbaudi reāllaika dambja drošības brīdinājumos.

Pircēja puses novērtējumā patiesais jautājums nav par to, vai sensors var nolasīt ūdens līmeni atsevišķi. Patiesais jautājums ir par to, vai tas var atbalstīt uzticamus brīdinājumus par iegultajām caurulēm, drenāžas punktiem, bez uzraudzības atstātām stacijām un ilgus apkopes intervālus, neradot papildu nenoteiktību uzraudzības komandai.

Dambja operatoriem visnoderīgākais brīdinājums reti ir viens augsts rādījums. Tas ir līmeņa vai noplūdes signāls, kas pārtrauc savu parasto saistību ar rezervuāra darbību, nokrišņiem, drenāžu vai struktūras kustību.

Kāpēc ūdens līmeņa signāliem ir nozīme dambju drošības programmās

Dambja monitoringa plāns parasti izseko vairāk nekā rezervuāra augstumu. Operatori arī skatās noplūdes spiedienu, frēziskās līnijas kustību, drenāžas uzvedību, pakārtoto līmeni un to, kā šie rādījumi pārvietojas kopā ar pārvietojuma, plaisas platuma vai sprieguma datiem. Atsevišķa vērtība var izskatīties normāli, bet tās tendences attiecībā uz nokrišņiem, izplūdēm vai pacēluma spiedienu stāsta par citu stāstu.

Tāpēc brīdinājuma loģikai ir nepieciešams konteksts. Augošs rādījums pamatnes ūdens līmeņa caurulē var norādīt uz sūces ceļa aktivizēšanos. Izmaiņas spiediena samazināšanas caurulē var liecināt, ka drenāžas apstākļi mainās. Rezervuāra līmeņa paaugstināšanās normālas darbības laikā var būt pieņemama, taču tas pats pieaugums kopā ar neparastu iekšējā spiediena kustību ir pelnījis uzmanību.

Uzticama dambja monitoringa programma ūdens līmeņa, noplūdes, deformācijas un vides monitoringu uzskata par saistītiem rādītājiem. Tas atbilst tam, kā pieredzējuši operatori praksē uztver risku: brīdinājuma vērtība rodas no korelācijas, nevis no viena instrumenta, kas darbojas atsevišķi.

Kā diferenciālā spiediena sensori pārvērš ūdens galvu izmantojamos datos

Diferenciālā spiediena ūdens līmeņa instrumenti nosaka šķidruma augstumu no spiediena. Lauka izteiksmē sensors pārvērš ūdens galvu, kas iedarbojas uz mērīšanas elementu, digitālā līmeņa vērtībā. Ja instalācijā tiek izmantots ventilācijas kabelis, kas savienots ar atmosfēru, rādījums var samazināt barometriskos traucējumus un ātrāk reaģēt uz faktisko ūdens līmeņa kustību.

Šī darbības loģika labi atbilst aizsprosta darbam, jo ​​daudzi uzraudzības punkti ir šauri, iegulti, mitri un grūti pieejami. Tā vietā, lai paļautos uz biežu manuālu zondēšanu, instruments var palikt savā vietā un ziņot no ūdens līmeņa caurules iekšpuses, pie drenāžas izejas vai hidroloģiskā novērošanas punkta.

Vadu uzraudzības arhitektūrai, Kingmach's JMYC-67XXAD sērija ir paredzēta dziļa noplūdes spiediena, rezervuāru un aizsprostu ūdens līmeņa novērošanai, gruntsūdeņu monitoringam un iegulto cauruļu uzstādīšanai. Tā RS485 izeja, IP68 aizsardzība, 0,1 mm izšķirtspēja un 0,2% FS precizitāte ir tādas detaļas, kuras pircēji var izmantot, pārbaudot atbilstību esošajam ieguves mugurkaulam.

No kā patiesībā ir atkarīgi brīdinājumi par aizsprostu

Brīdinājumu nerada tikai sensors. Tas ir atkarīgs no sliekšņa dizaina, iegūšanas uzticamības, sakaru stabilitātes un salīdzināšanas ar tuvumā esošajiem instrumentiem. Praksē komandas bieži izmanto trīs noteikumu līmeņus: absolūtos trauksmes sliekšņus, izmaiņu ātruma sliekšņus un korelācijas pārbaudes pret nokrišņiem, rezervuāra darbību, noplūdes vai deformācijas datiem.

Piemēram, var būt pieņemams rezervuāra līmeņa paaugstinājums plānotā darbības perioda laikā. Strauja iekšējā ūdens līmeņa paaugstināšanās iegultā novērošanas caurulē, īpaši, ja tā ir saistīta ar neparastu noplūdes plūsmu vai pacēluma spiedienu, prasa citu reakciju. Labāki noteikumi samazina iespēju, ka apkalpes tērē laiku viltus trauksmēm, vienlaikus palaižot garām jaunu modeli.

Šeit ir svarīga arī pārējā sistēma. Kingmach uz aizsprostu orientētais produktu komplekts ietver JMZX-XXGH iegūšanas modulis un uzraudzības programmatūras platforma, kas ir svarīga, jo brīdinājuma kvalitāte ir atkarīga no tā, kā sensors, reģistrētājs, pārraides slānis un vizualizācijas steks darbojas kopā nepārtrauktas lietošanas laikā.

Platformas skati pārskatīšanai un trauksmes kontrolei

Kur diferenciālā spiediena ūdens līmeņa mērītāji iederas dambja instrumentu maisījumā

Diferenciālā spiediena ūdens līmeņa ierīces ir spēcīgākās, ja uzdevums ir nepārtraukta līmeņa novērošana caurulēs, hidroloģiskajos punktos vai ar noplūdi saistītās uzraudzības vietās, kur ir svarīga stabila digitālā izvade. Tie parasti ir daļa no plašāka instrumentu kopuma, nevis atsevišķa atbilde.

Praktiskā aizsprosta iestatījumā var apvienot diferenciālā spiediena ūdens līmeņa mērītāju ūdens galvas kustībai, vibrācijas stieples pjezometru poru spiediena darbībai, pārvietojuma sensorus konstrukcijas kustībai un programmatūras slāni, kas saista datus ar brīdinājuma sliekšņiem. Ja vietnei ir attālināti punkti bez ērtas barošanas vai kabeļiem, integrēts bezvadu modelis var samazināt lauka darbus un vienkāršot izvietošanu.

Neuzraudzītiem ūdenskrātuvju vai upju punktiem, JMYC-67XXAWL integrētais modelis apvieno 4G DTU un iekšējo akumulatoru vienā iepakojumā. Tas var padarīt apkopes plānošanu tīrāku, ja projektā ir nepieciešams mazāk atsevišķu lauka komponentu.

Kā salīdzināt vadu un integrēto diferenciālā spiediena modeļus

Ātrākais veids, kā salīdzināt opcijas, ir aplūkot virsrakstu diapazonu un saskaņot katru modeli ar uzraudzības arhitektūru. Vadu RS485 instruments var būt labāk piemērots, ja aizsprostam jau ir skapji, mežizstrādes jauda un stabils sakaru mugurkauls. Integrēta 4G ierīce var saīsināt uzstādīšanas laiku sadalītos punktos, kur tranšeju rakšana un strāvas maršrutēšana palēninātu projektu.

Iepirkuma pārskatīšanai salīdzināšanai jābūt saistītai ar darbības metodi. Kingmach diapazonā JMYC-67XXAD līnija ir piemērota vadu RS485 integrācijai un precīzas izšķirtspējas uzraudzībai, savukārt JMYC-67XXAWL līnija pārvērš diskusiju par iebūvētu 4G komunikāciju, iekšējo litija jaudu un akumulatora darbības laiku, kas mainās līdz ar iztveršanas intervālu. Šīs atšķirības ietekmē apkopes plānošanu, rezerves stratēģiju un trauksmes frekvences dizainu.

Instalācijas informācija, kas aizsargā brīdinājuma kvalitāti

Daudzi slikti brīdinājumi ir instalēšanas problēmas, kas maskētas kā sensoru problēmas. Ja ūdens līmeņa caurule ir bloķēta, ventilācijas ceļš ir apdraudēts, kabeļa apstrāde ir slikta vai atsauces stāvoklis ir nestabils, datu plūsma novirzīsies, pirms kāds aizdomās par montāžas metodi.

Lai saņemtu pircēja apstiprinājumu, lūdziet piegādātājam definēt cauruļu izmēru saderību, piekares metodi, ventilējamā kabeļa aizsardzību, ūdensnecaurlaidīgu apstrādi pie savienotājiem, reģistrētāja adresēšanu un nodošanas ekspluatācijā pārbaudes attiecībā uz nulles novirzi, atkārtojamību un sakariem. Tādējādi nodošana ir saistīta ar uzvedību uz lauka, nevis tikai papīra specifikāciju.

Ja uzraudzības punkts atrodas attālināti, nodošanas ekspluatācijā plānā ir jādefinē arī paraugu ņemšanas intervāls, brīdinājumu biežums, akumulatora nomaiņas plānošana un tas, kā platforma atzīmē trūkstošos datus salīdzinājumā ar neparastiem datiem. Tie ir dažādi notikumi, un to sajaukšana programmatūras slānī rada apjukumu reālu incidentu laikā.

Kā inženieri nolasa neparastas tendences, pirms tās kļūst par ārkārtas situācijām

Noderīga brīdināšanas sistēma negaida galēju vērtību. Tā skatās, vai mainās slīpums, ilgums un vienošanās starp saistītajiem kanāliem. Dambja darbos tas bieži nozīmē pārbaudīt, vai iekšējā ūdens līmeņa kustība normāli izseko rezervuāra darbību vai atdalās no tā.
