Ciets pret dobu slodzes elementu: visaptverošs ceļvedis inženiertehniskajai izvēlei (piespiedu ceļi un tipiski lietojumi un sertifikācijas prasības)

Izvēle starp cieto slodzes devēju un dobu slodzes devēju ir īsts inženierijas lēmums. Tā nav cīņa par produkta īpašībām. Galvenā atšķirība ir tajā, kā sensoram tiek ievadīts spēks. Šis slodzes ceļš nosaka, kur katrs tips darbojas droši un kur tas neizbēgami neizdosies. Šis raksts kalpo kā lēmuma pieņemšanas rīks. Tas pamato salīdzinājumu ar inženiertehnisko loģiku, nevis zīmola izvēli. Mēs sāksim ar to, kas patiesībā ir katrs sensors. Vārdi "cieta" un "doba" apraksta formu, bet tie neapraksta funkciju.

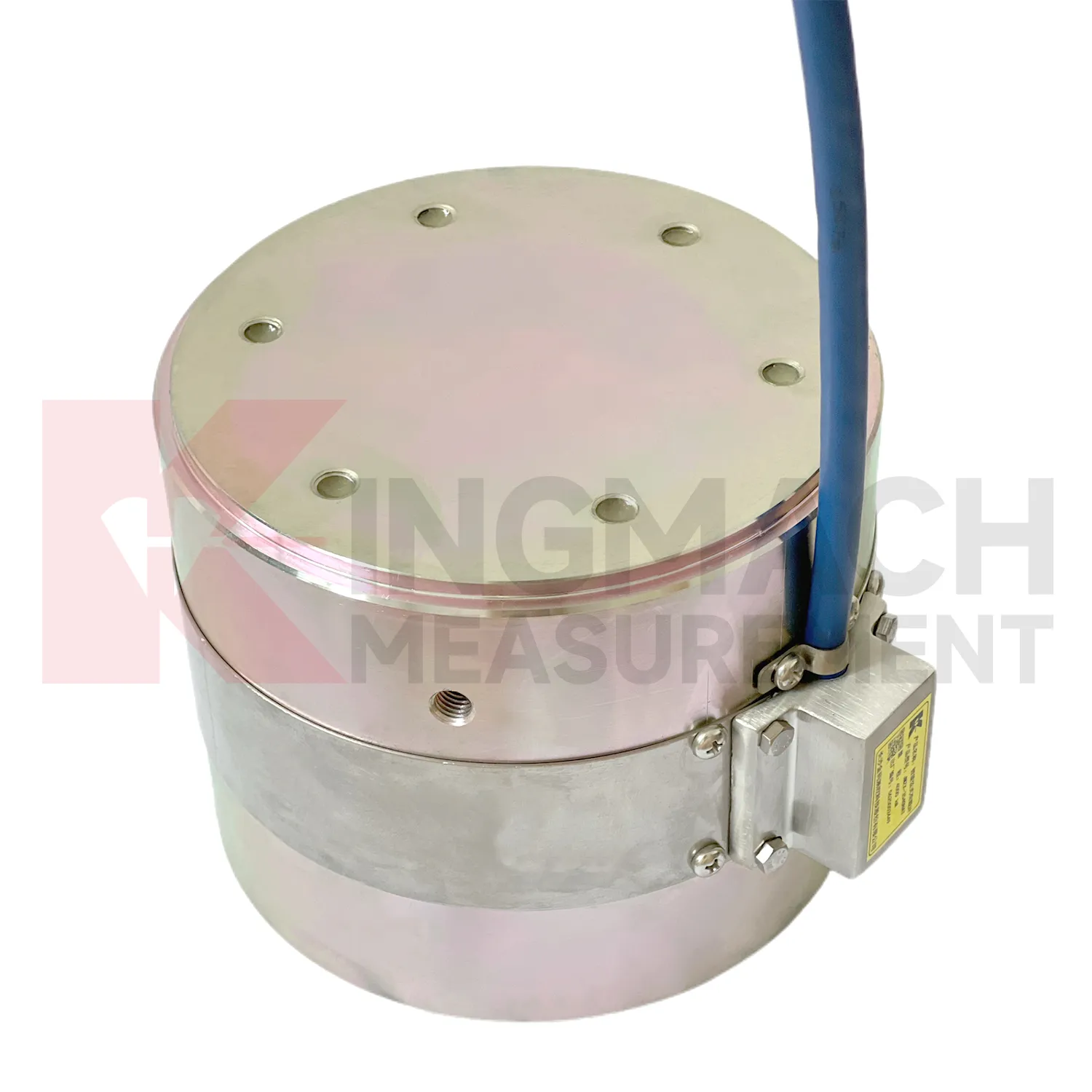

1. Kas ir cietais slodzes elements — un kā tas mēra spēku?

Inženieri jau zina, kā izskatās cilindrs. Viņiem patiešām ir jāsaprot slodzes ceļš cauri cietam ķermenim. Cietajam slodzes elementam ir galvenā arhitektūra, kuras pamatā ir cieta korpusa cilindrisks kompresijas elements. Elastīgais tērauda korpuss aksiālās spiedes slodzes ietekmē vienmērīgi deformējas. Korpusa iekšpusē ir iestrādātas vibrācijas stiepļu virtenes. Šīs virknes nosaka mikrocelmu kā izteiktas frekvences izmaiņas.

Slodzes ceļa loģika ir vienkārša. Slodze nonāk augšējā gultņa virsmā. Tas pārvietojas pa visu elastīgā elementa šķērsgriezumu. Visbeidzot, tas iziet caur apakšējo gultņa virsmu. Pati šūna kļūst par strukturālu ieliktni. Tas nes fizisko slodzi.

Vairāku virkņu dizains nosaka vidējos rādījumus vairākos mērījumu punktos ķermeņa iekšienē. Zemākas jaudas diapazonos tiek izmantots 3 stīgu dizains. Lielākiem jaudas diapazoniem ir nepieciešams 6 stīgu dizains. Šī vairāku virkņu vidējā aprēķināšana nodrošina Kingmach JMZX-34XX/35XX/36XXHAT sērija tā 0,5% FS precizitāte. Tas saglabā šo precizitāti masīvajā 1000–10 000 kN diapazonā, neskatoties uz prasīgām darbības vidēm.

Ierīcei ir iebūvēta viedā HAT mikroshēma. Šī viedā mikroshēma sākotnēji saglabā kalibrēšanas koeficientu. Tas automātiski koriģē temperatūru, izmantojot iebūvēto termistoru. Tas arī saglabā līdz 600 mērījumu ierakstiem. Sensors atceras savu vēsturi pat bez pievienota datu reģistrētāja.

Darbības diapazons ir no -30°C līdz +80°C. Turklāt cietā šūna var lepoties ar pārslodzes toleranci līdz 300–400% no nominālās jaudas pirms katastrofālas atteices. Tas nodrošina ļoti nozīmīgu drošības rezervi. Pēkšņa nejauša pārslodze ir ļoti reāls risks pāļu testēšanā un tiltu gultņu lietojumos.

[Skatīt Kingmach JMZX-35XXHAT cietās slodzes elementa pilnīgas specifikācijas]

2. Kas ir doba slodzes kamera — un ar ko tā strukturāli atšķiras?

Dobu slodzes šūnu sauc arī par gredzenveida slodzes elementu. Pamata arhitektūra balstās uz gredzenveida (gredzenveida) korpusu ar centrālo urbumu. Struktūras elements iet caur šūnas centru. Šis elements var būt enkura stienis, kabelis vai skrūve. Slodze pāriet no konstrukcijas elementa uzgriežņa tieši uz šūnas gredzenveida virsmu. Slodze neietilpst pašā urbuma sienā.

Slodzes ceļa loģika pilnībā atšķiras no cietās šūnas. Slodze nonāk caur gredzenveida gultņa virsmu. Gredzena korpuss vienmērīgi saspiežas ap tā apkārtmēru. Ap gredzenu ir izvietotas vairākas vibrējošas stiepļu virtenes. Šīs virknes nosaka saspiešanas signāla vidējo vērtību. Šis vairāku akordu dizains spēcīgi kompensē nelielu ekscentrisku slodzi. Vienas virknes dizains vienkārši nevar izturēt nevienmērīgas slodzes.

Šis vairāku akordu dizains izmanto trīs akordus zemākos diapazonos. Tas progresē līdz sešiem akordiem 4000–8000 kN diapazonā. Šī īpašā arhitektūra ļauj JMZX-3XXXHAT doba slodzes kamera jāuzstāda uz dzīva enkura stieņa bez demontāžas. Stienis vienkārši izgriežas cauri. Rieksts nes uz šūnas sejas. Uzraudzība sākas nekavējoties.

Dobu elementu projektētais kalpošanas laiks ir 50 gadi. Elastīgais tērauda korpuss tiek pakļauts daudzpakāpju stabilitātes apstrādei, pirms tas tiek izvests no rūpnīcas. Iekšējās vibrācijas stieples ir izgatavotas no īpaši augstas stiprības tērauda. Tehniķi noenkuro šos vadus, izmantojot starptautiska standarta metināšanas tehnoloģiju. Tie nav pamata specifikācijas apgalvojumi. Tie ir būtiski dizaina lēmumi, kam ir liela nozīme 20 gadu aizsprostu drošības programmās.

Šai šūnai ir dubultā sertifikācija GB/T 13606-2007 un DL/T 269-2022. Otrais standarts attiecas uz hidraulikas un enerģētikas inženieriju. Tas padara to par vienīgo pareizo izvēli aizsprostu un hidroelektrostaciju enkuru uzraudzībai.

[Skatīt JMZX-3XXXHAT dobās slodzes kameras tehniskās specifikācijas]

3. Specifikācijas blakus: ko skaitļi patiesībā nozīmē

Atribūts	Cietā slodzes elements (JMZX-35XXHAT)	Dobs slodzes elements (JMZX-3XXXHAT)	Ko tas nozīmē praksē
Jaudas diapazons	1000–10000 kN	500–8000 kN (pieejams pēc pasūtījuma)	Dobās šūnas apakšējais 500 kN ieejas punkts ir piemērots mazākiem enkura stieņiem. Cietā šūna šeit būtu pārāk noteikta. Īpaši augstas ietilpības pāļu pamatu testēšanas lietojumprogrammām, kas pārsniedz 8000 kN, Kingmach var nodrošināt pielāgotus JMZX-36XXHAT cieto slodzes elementu risinājumus. Lai iegūtu vairāk informācijas, sazinieties ar mūsu tehnisko komandu.
Izšķirtspēja	0,1 kN (visi modeļi)	0,1–1 kN (atšķiras atkarībā no modeļa)	Cietās šūnas konsekventā 0,1 kN izšķirtspēja palīdz veikt precīzu pāļu pārbaudi. Dobu elementu 1 kN izšķirtspēja ir pieņemama, jo uzraudzītās slodzes ir proporcionāli lielas.
Atmiņas ietilpība	600 ieraksti	800 ieraksti	Dobās šūnas lielākā iebūvētā krātuve atspoguļo tās ilgāka laika izvietošanas profilu gadu desmitiem ilgam uzraudzībai.
Sertifikāti	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Papildu hidrotehniskais standarts (DL/T 269-2022) nodrošina stingru projekta atbilstību aizsprostu vidē.
Dizaina kalpošanas laiks	Nav norādīts (atkarīgs no lietojumprogrammas)	50 gadi	Doba šūna ir paredzēta pastāvīgai uzraudzībai. Cieto šūnu parasti izmanto pagaidu testēšanas fāzēs.

Šie skaitļi sniedz lieliskus norādījumus. Tomēr atklājošāks jautājums ir par to, kur katrs tips patiešām pieder reālam projektam.

4. Kur cietās slodzes elementi darbojas vislabāk — un kāpēc

Šajā sadaļā ir paskaidrots, kāpēc cietās šūnas īpašā slodzes ceļš padara to par pareizo izvēli. Mēs meklējam argumentāciju, ne tikai kataloģizācijas funkcijas.

Pāļu slodzes pārbaude: Cietais slodzes elements pāļu pārbaudei ir lieliski piemērots. Cietā šūna atrodas tieši starp kaudzes galvu un iekraušanas domkratu. Pilna testa slodze iet cauri šūnas korpusam. Šeit absolūti būtiska ir cietās vielas spēja strukturāli nest slodzi. Tā masīvā jauda līdz 10 000 kN aptver lielākā diametra urbpāļus tiltu pamatos.

Tilta balsta gultņu sēdekļa uzraudzība: Šūna darbojas kā strukturāls ieliktnis gultņu skurstenī. Aktīvi mērot, tam neierobežotu laiku ir jānes milzīgas projektētās slodzes. Cietā korpusa kompresijas ģeometrija lieliski tiek galā ar to. Kingmach cieto slodzes elementu atsauces izmēri nemanāmi atbilst standarta gultņu plākšņu izmēriem tilta projektēšanas kodos.

Hidrauliskā domkrata spēka mērīšana: Pēcspriegošanas operācijām nepieciešama stingra uzraudzība. Cietā šūna atrodas zem domkrata. Tas mēra pielietoto spēku reāllaikā. Tas pārbauda, ​​vai projektētais priekšspriegums faktiski tiek sasniegts uz vietas. Inženieri nevar vienkārši paļauties uz domkrata spiediena aprēķiniem.

Pagaidu darbu slodzes uzraudzība: Celtniecības brigādes pārrauga veidņus, viltus un stiprinājumus. Uzraudzības programma beidzas, kad struktūra ir pabeigta. Komanda noņem instrumentus. Cietās šūnas augstā pārslodzes tolerance padara to par izturīgu, atkārtoti lietojamu izvēli neapstrādātiem būvniecības posma darbiem.

Kāpēc tas neizdodas lietojumprogrammās ar stieņiem: Cietai šūnai nav centrālā urbuma. To nevar uzlikt uz stieņa vai kabeļa. Inženieri to nevar viegli pielāgot. Izveidojot pielāgotus gala piederumus, nekavējoties tiek ieviesta ekscentriska slodze. Tas tieši apdraud mērījumu precizitāti un sabojā datus.

[Skatiet Kingmach produktu reālos lietojumus konkrētos projektu veidos]

5. Kur dobās slodzes šūnas darbojas vislabāk — un kāpēc

Doba šūna nav vienkārši modificēta cieta šūna. Tas ir principiāli atšķirīgs instruments. Tas ir optimizēts pavisam citai iekraušanas ģeometrijai.

Enkura kabeļa un iepriekš nospriegotu cīpslu uzraudzība: šeit spīd dobi slodzes elementi. Stienis vai kabelis vienmērīgi izgriežas caur centrālo urbumu. Uzgrieznis vai enkura plāksne atrodas uz gredzenveida virsmas. Šūna mēra faktisko pirmssprieguma spēku cīpslā. Tas nemēra ligzdas ieeju. Tas mēra reālo spēku konstrukcijas elementā pēc bloķēšanas un laika gaitā.

Akmens skrūvju un zemes enkuru uzraudzība: tuneļi, nogāzes un balsta sienas balstās uz klinšu skrūvēm. Dobā šūna sākotnējās uzstādīšanas laikā atrodas pie skrūves galvas. Tas paliek tur visu struktūras mūžu. Tā 50 gadu projektēšanas laiks atbilst ilgtermiņa uzraudzības programmas ilgumam. Mazāka diametra modeļi precīzi atbilst standarta akmens skrūvju galvas izmēriem.

Dambja un hidroenerģijas enkuru uzraudzība: DL/T 269-2022 sertifikācija ir stingri obligāta Ķīnas hidrauliskās inženierijas standartiem. Tā ir stingra atbilstības prasība. Dobās šūnas dubultā sertifikācija aptver šo juridisko nepieciešamību. Cietā šūna neatbilst šim īpašajam hidrauliskajam standartam.

Tilta balsta kabeļu un pakaramo uzraudzība: modernizēšanas uzraudzības programmas bieži ir paredzētas esošajiem tiltiem. Gredzenveida formas faktors ļauj viegli uzstādīt uz esošajiem kabeļiem. Tehniķiem nepieciešama piekļuve tikai enkura galam. Uzstādīšanai nav nepieciešama konstrukcijas elementa griešana. Tas bieži vien ir noteicošais faktors iepirkumu inženieriem.

Kāpēc tas neizdodas vienkāršos gultņu lietojumos: dobajai šūnai ir gredzenveida ģeometrija. Šī forma dabiski koncentrē slodzi uz šaurās gredzenveida gultņa virsmas. Ievietojot to plakanā gultņu skurstenī bez pareiza izmēra caurejošā stieņa, tiek izveidots nevienmērīgs sprieguma lauks. Sensors pareizi nolasa šo spriegumu, bet rādījums neatspoguļo patieso gultņa slodzi.

[Skatiet Kingmach produktu reālos lietojumus konkrētos projektu veidos]

6. Instalācijas loģika: katra veida prasības vietnes komandai

Instalēšanas prasības galu galā nosaka, kur projekti ir veiksmīgi vai neveiksmīgi. Abi vibrācijas stieples slodzes elementu veidi prasa augstu precizitāti no vietnes komandas.

Cieto elementu uzstādīšanas prasības: plakanas, paralēlas gultņu virsmas ir absolūti neapspriežamas. Tikai 1 mm virsmas nelīdzenums 200 mm diametra šūnas virsmā sabojā datus. Tas ievieš masīvu, izmērāmu ekscentrisku slodzi. Komandām standarta praksē jāizmanto sfēriskas sēdekļu paplāksnes. Pirms pirmās slodzes veikšanas tehniķiem ir jāpārbauda pareiza izlīdzināšana ar slodzes asi.

Dobu elementu uzstādīšanas prasības: Attālumam no urbuma līdz stieņam precīzi jāatbilst norādītajai pielaidei. Centrālais stienis nekad nedrīkst saskarties ar iekšējās urbuma sienu zem slodzes. Tehniķi veic uzstādīšanu pie enkura galvas, pirms uzgrieznis ir nospriegots. Atkārtota uzstādīšana pēc nospriegošanas praktiski nav iespējama. Lai izlabotu kļūdu, komandai būtu pilnībā jānoņem stress no visa enkura.

Signāla nepārtrauktības plānošana: abi slodzes elementu veidi izmanto viedo HAT arhitektūru. Tie nodrošina lielisku tālsatiksmes digitālo izvadi. Tomēr instalēšanas laikā tehniķiem ir jāplāno kabeļa maršruts no sensora uz datu reģistrētāju. Viņi nevar viegli modernizēt kabeļus. Ieraktiem un zemūdens kabeļiem ir nepieciešams smags bruņu kabelis. Viņi arī pieprasa ūdensnecaurlaidīgas sadales kārbas, kas ir stingri noteiktas precīzam uzstādīšanas dziļumam.

Kopējais risks: abi šūnu veidi joprojām ir ļoti neaizsargāti pret agrīnām kļūdām. Uzstādīšanas laikā pieļautās kļūdas vēlāk nevar labot bez nopietnas fiziskas iejaukšanās. Precīza uzstādīšana pirmajā reizē nav pārāk sarežģīta. Tā ir vienīgā iespēja.

7. Lēmumu kontrolsaraksts: pieci jautājumi, kas ved uz pareizo izvēli

Inženieri saskaras ar stingriem termiņiem. Izmantojiet šo īso lēmumu pieņemšanas rīku, lai vadītu savu iepirkuma stratēģiju.

1. jautājums — vai ir kāds konstrukcijas elements (stienis, kabelis, skrūve), kam jāiziet cauri sensoram?
Jā: izvēlieties dobu.
Nē: izvēlieties cietu.

2. jautājums — vai sensors pilnībā nesīs strukturālo slodzi vai tikai to sajutīs?
Iekšpusē jāpārvadā pilna slodze: izvēlieties cietu.
Tikai sajūta (spēks tiek pārnests caur gultņa virsmu): izvēlieties kādu no veidiem, stingri atkarībā no 1. jautājuma.

3. jautājums — vai šī ir pagaidu pārbaude vai pastāvīga uzraudzības iekārta?
Pagaidu pārbaudes / būvniecības fāze: izvēlieties cietu.
Pastāvīgā/ilgtermiņa SHM programma: izvēlieties dobu (ar 50 gadu dizaina kalpošanas laiku).

4. jautājums — vai uz projektu attiecas hidrotehnikas vai enerģētikas nozares standarti?
Jā: izvēlieties dobu (DL/T 269-2022 sertificēts).
Nē: jebkurš veids atbilst vispārējam GB/T 13606-2007 standartam.

5. jautājums — kāda ir vajadzīgā uzraudzības jauda?
Zem 500 kN: izvēlieties dobu (pieejami ieejas modeļi).
10 000 kN vai vairāk: izvēlieties cietu (dobumu parasti augšā ir pie 8000 kN standarta, lai gan pastāv pielāgotas opcijas).

Kontrolsaraksta noslēguma piezīme: ja divi vai vairāki jautājumi norāda jūsu komandu pretējos virzienos, nekavējoties apturiet. Jūsu pieteikumam ir nepieciešama speciālista pārbaude. Kingmach nodrošina pielāgotas konfigurācijas, lai izpildītu sarežģītas hibrīda prasības.

Lietojumprogrammas ģeometrija nosaka sensora ģeometriju

Cietie slodzes elementi un dobie slodzes elementi nekad nav konkurējoši produkti dažādos cenu punktos. Tie ir būtībā papildinoši instrumenti, kas paredzēti pilnīgi dažādiem slodzes ceļiem. Projekta unikālā ģeometrija vienmēr nosaka, kurš sensors ir pareizs.

Daudziem liela mēroga projektiem ir nepieciešami abi veidi vienlaikus dažādos uzraudzības punktos. Sarežģīta tiltu programma var droši izmantot cietās šūnas gultņu ligzdās, vienlaikus izvietojot dobās šūnas pie balsta kabeļa enkuriem.
