Diferenciāļa nobīdes mērītājsJMDL-52XXADT

JMDL-52xxADT sērijas digitālie pārvietošanas sensori tiek plaši izmantoti augstas precizitātes relatīvās nobīdes vai izplešanās šuvju uzraudzībai ēkās, dzelzceļos, hidroenerģijas projektos, dambjos un citās inženierbūvēs.

Lejupielādēt

Bezmaksas konsultācija

Vispārīga informācija par produktu

Izcelsmes vieta:	Čangša, Ķīna
Zīmola nosaukums:	Kingmach
Modeļa numurs:	JMDL-52XXADT
Sertifikācija:	GBT 37367-2019, SL 361-2006

Produktu biznesa noteikumi

Minimālais pasūtījuma daudzums:	1 gab
Cena:	Apspriežams
Iepakojuma detaļas:	Kartona kastes vai koka kastes. Ir pieejami arī pielāgoti iepakojuma risinājumi.
Piegādes laiks:	Nosūtīts 30 dienu laikā pēc pilna maksājuma saņemšanas.
Apmaksas noteikumi:	T/T iepriekš.

Apraksts

Ievads

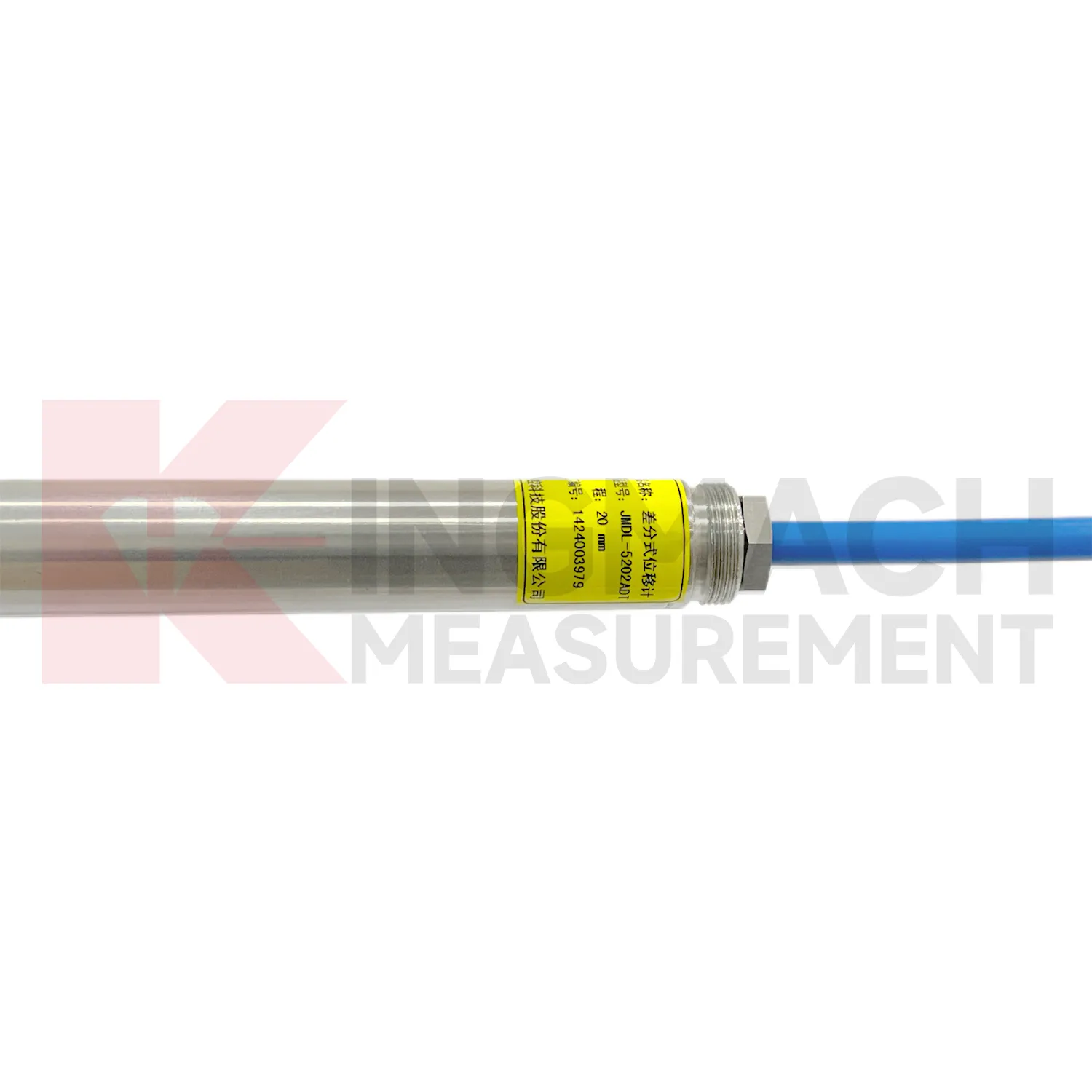

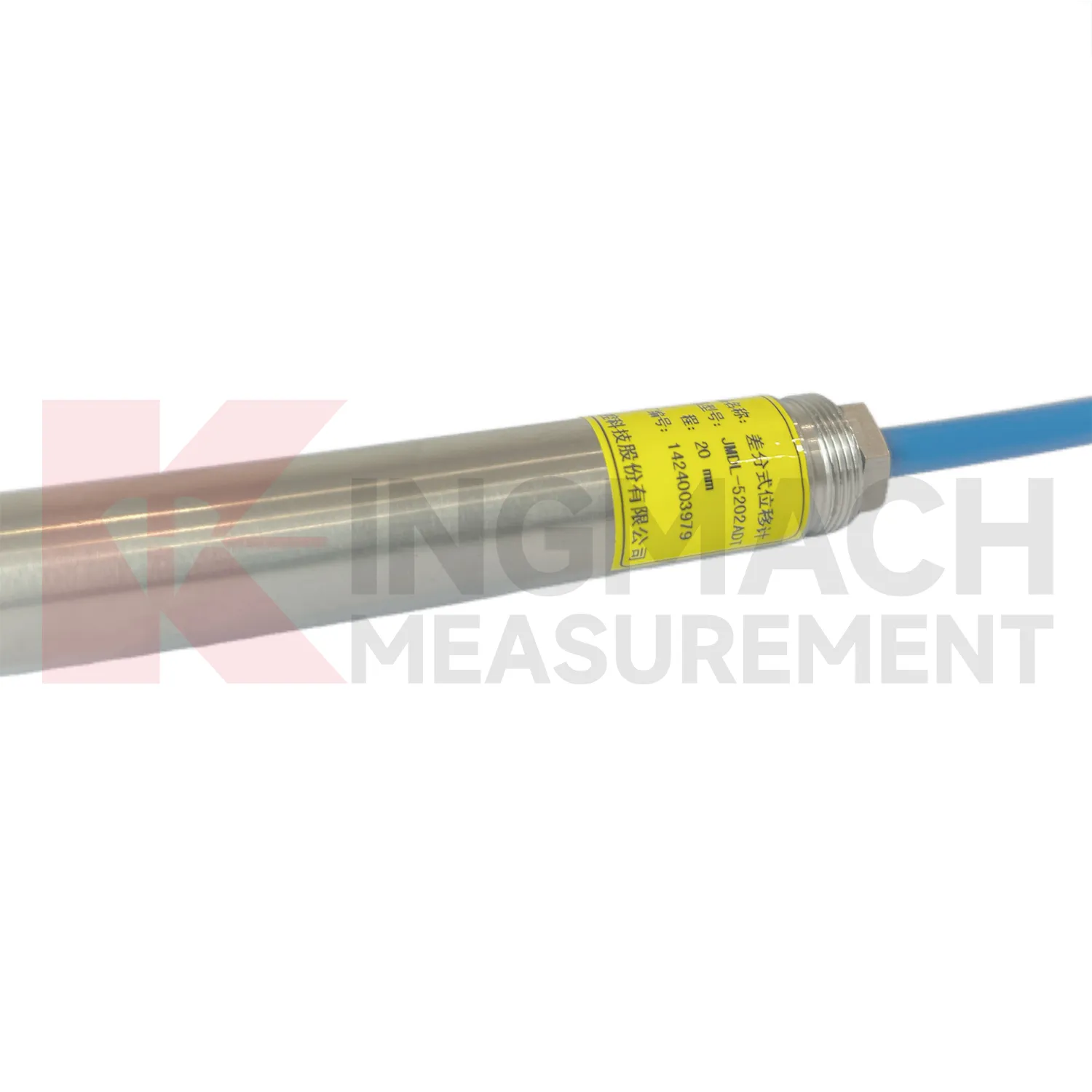

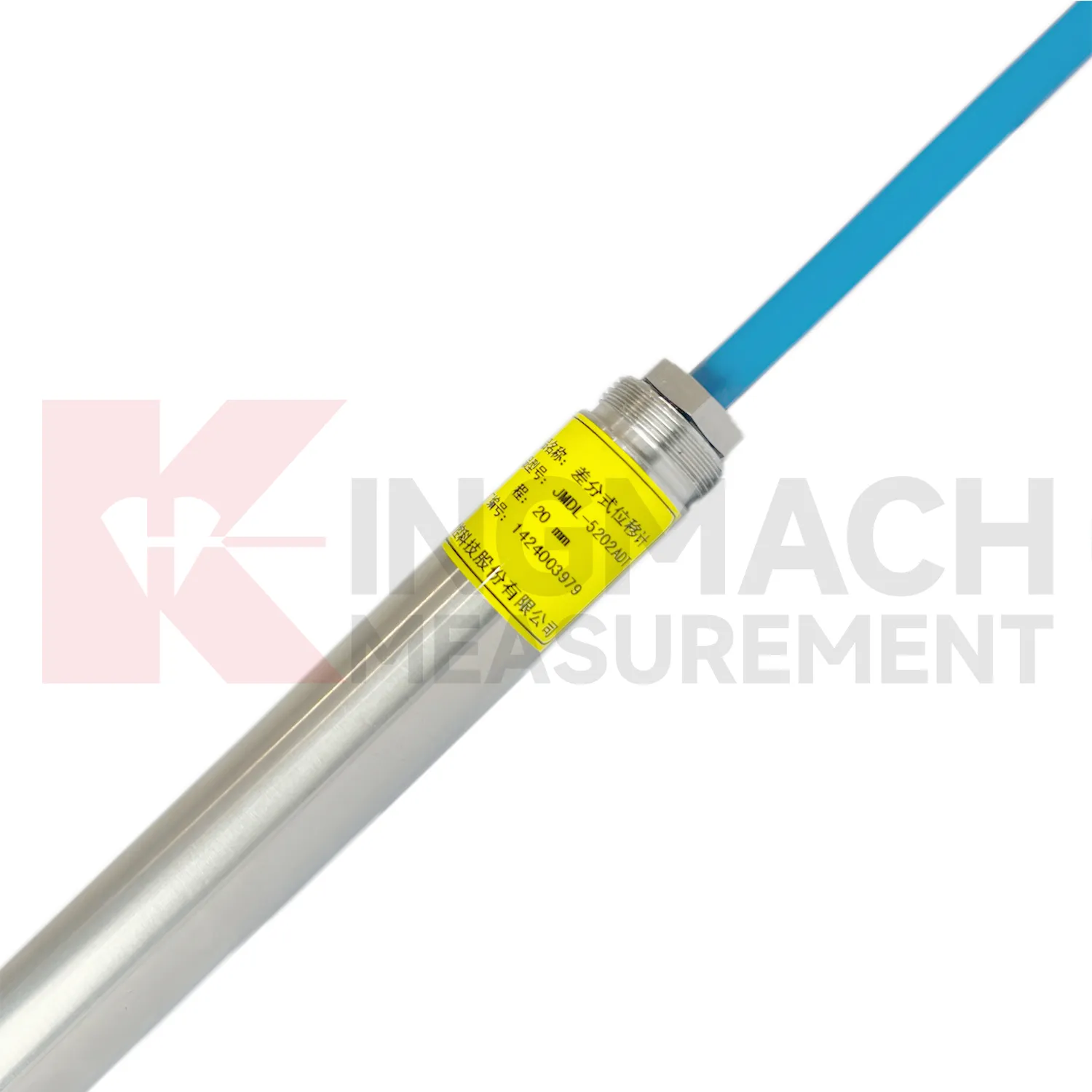

JMDL-52xxADT diferenciālā pārvietojuma devējs darbojas, pamatojoties uz divām savienotām induktīvām spolēm. Mērstienis vienlaikus virza magnētiskās plūsmas izmaiņas abās spoles - vienāda lieluma, bet pretējā virzienā. Aprēķinot starpību starp tiem, sistēma atceļ vides traucējumus (piemēram, temperatūras svārstības), tādējādi nodrošinot stabilus mērījumus un ievērojami samazinot termisko novirzi.JMDL-52xxADT sērijas digitālie pārvietojuma sensori tiek plaši izmantoti augstas precizitātes relatīvo pārvietojumu vai izplešanās šuvju monitoringam ēkās, dzelzceļos, hidroelektrostacijās un citos hidroenerģijas projektos.

Produkta īpašības:

1. Induktīvās frekvences modulācijas dizains: piedāvā augstu jutību, augstu precizitāti, lielisku stabilitāti un zemas temperatūras jutību, padarot to piemērotu ilgstošai struktūras uzraudzībai.

2. Iebūvēta atmiņas mikroshēma: sensors iekšēji un pastāvīgi saglabā galvenos parametrus, piemēram, modeli, sērijas numuru un kalibrēšanas koeficientu.

3. Pilna digitālā signālu apstrāde: nodrošina tālsatiksmes pārraidi bez traucējumiem un spēcīgu prettraucējumu spēju.

4. Uzticama izolācija un hidroizolācija: izturīga un labi noslēgta āra un skarbai videi.

5. Atbalsta neuzraudzītu uzraudzību: Ja tas ir savienots ar datu ieguves sistēmu (izmantojot kopnes moduli un programmatūru), nodrošina attālo uzraudzību un automātisku mērījumu veikšanu.

Lietojumprogrammas

JMDL-52XXADT diferenciālā pārvietojuma mērītājā tiek izmantotas divas savienotas induktīvās spoles. Mērstienim kustoties, tas vienlaikus maina abu spoļu magnētisko plūsmu vienādā lielumā, bet pretējos virzienos. Šī diferenciālā konstrukcija novērš vides traucējumus, īpaši temperatūras svārstības, kā rezultātā tiek iegūti ļoti stabili un precīzi pārvietošanās dati.

To plaši izmanto relatīvo strukturālo pārvietojumu un izplešanās šuvju kustības mērīšanai ēkās, dzelzceļos, hidroelektrostacijās, dambjos un citās kritiskās infrastruktūrās.

Specifikācijas

Mērīšanas diapazons	20 mm / 50 mm / 100 mm ("xx" modeļa numurā norāda diapazonu)
Izšķirtspēja	0,01 mm
Precizitāte	±0,1% FS
Barošanas spriegums	DC 9V-24V
Enerģijas patēriņš	<0,4 W
Izejas signāls	RS485 digitālā izeja
Temperatūras novirze	0.001mm/℃
Ilgtermiņa stabilitāte	±0,1% FS/gadā
Darba temperatūra	-40ºC līdz +80ºC
