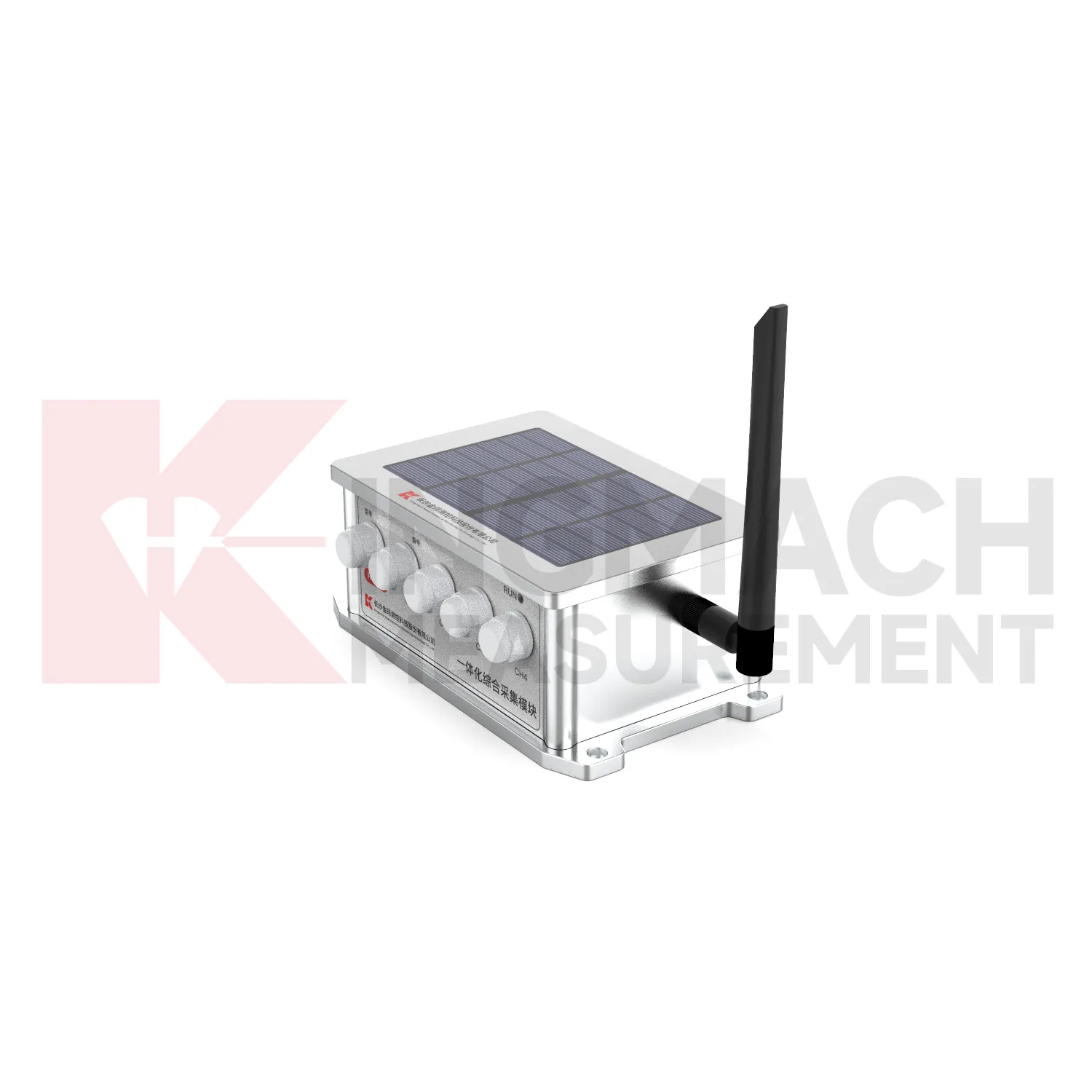

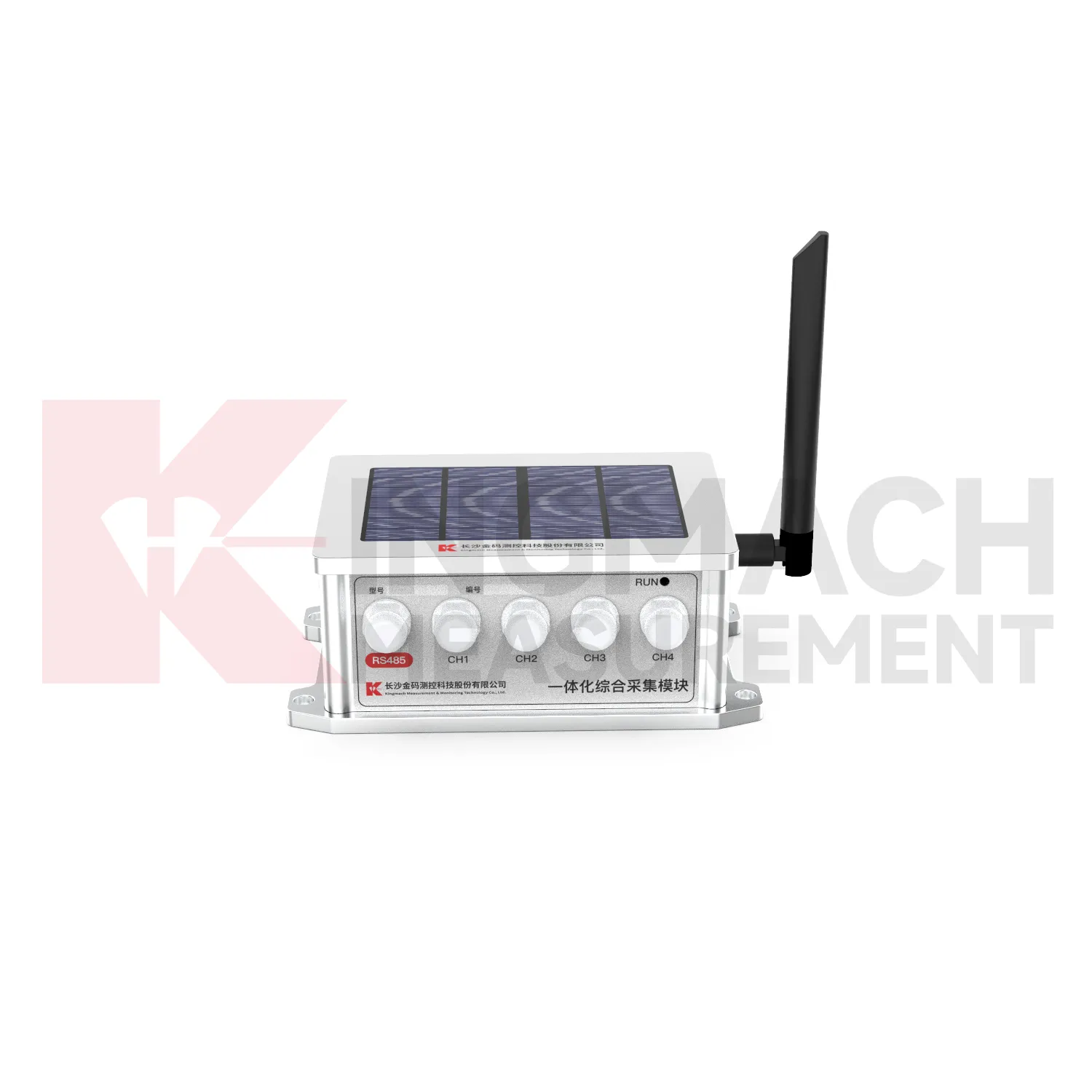

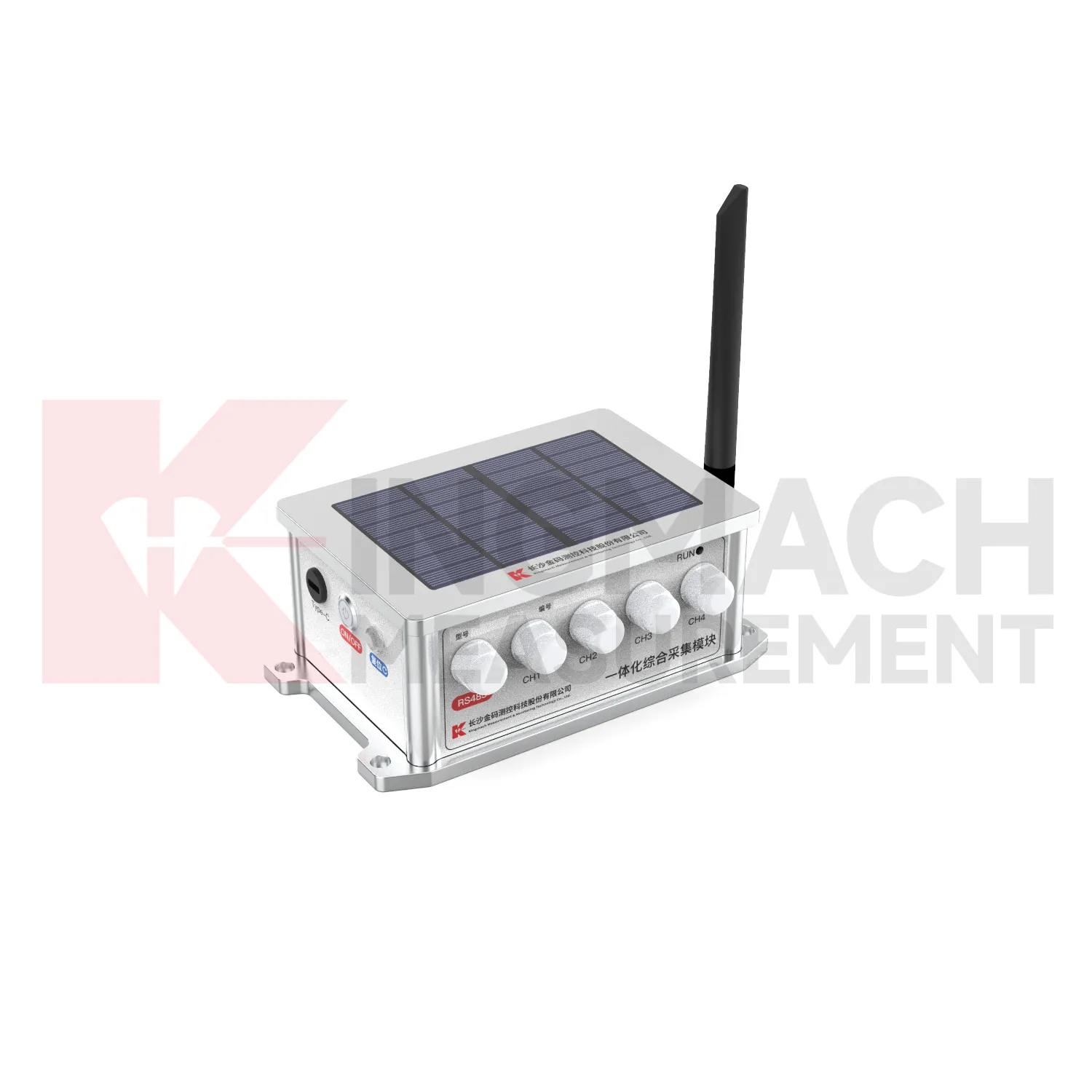

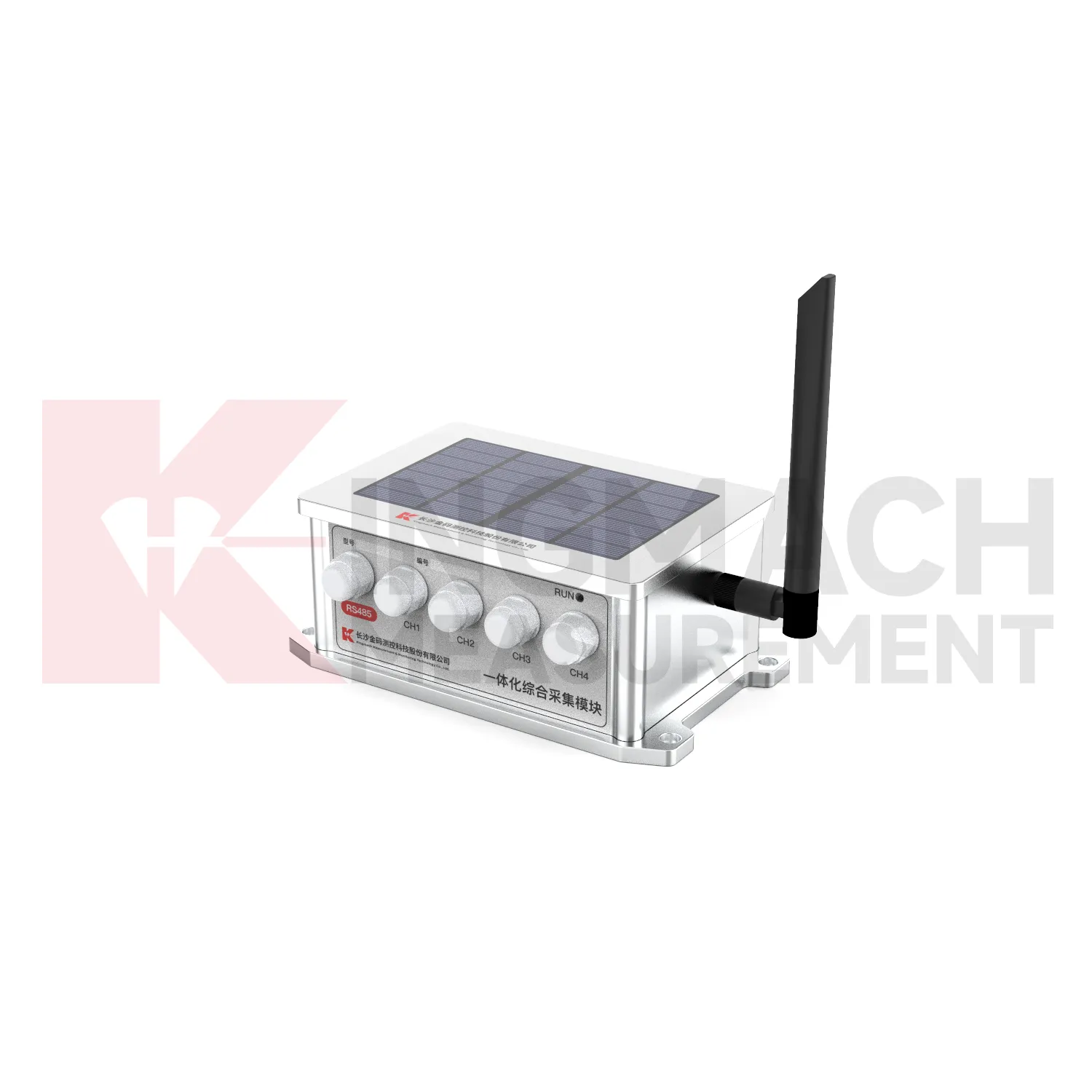

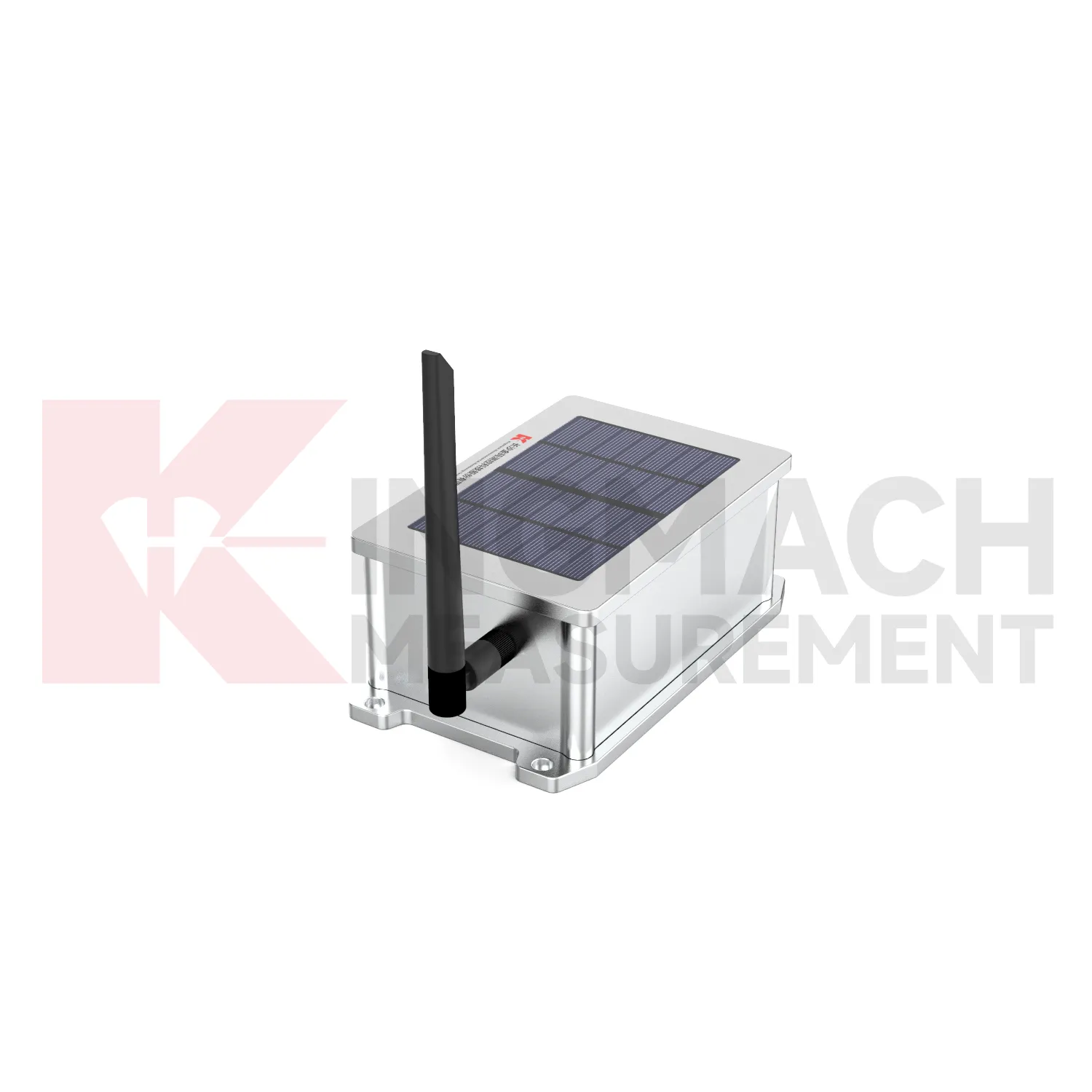

Integrēts visaptverošas iegūšanas modulis JMZX-4/8GH-RTU

Vispārīga informācija par produktu

Produktu biznesa noteikumi

Apraksts

Ievads:

Integrētās visaptverošās iegūšanas modulis (JMZX-4/8GH-RTU) ir automatizēts vairāku signālu visaptverošas iegūšanas modulis, ko izlaidis mūsu uzņēmums. Tas var apkopot datus no tādu signālu veidu sensoriem kā vibrācijas vads, spriegums, pretestība un RS485. Modulis integrē saules uzlādes vadības ķēdi, litija akumulatoru, bezvadu 4G moduli, parametru glabāšanu, datu vākšanu utt., realizējot savākšanas, barošanas avota un datu augšupielādes integrāciju. Produktu var izmantot dažādu ģeotehnisko inženiertehnisko būvju un būvju (rezervuāru dambju, tiltu, tuneļu, nogāžu, pussabrukušu māju, raktuvju, atomelektrostaciju un civilo ēku uc) drošības monitoringa projektos, nodrošinot datu atbalstu un spriedumu bāzi saistībā ar pašreizējo situāciju un projekta drošību inženierbūvju un ekspluatācijas vadītājiem. Tam ir pārnēsājams dizains, kompakts izmērs, ūdensnecaurlaidīgs un putekļu necaurlaidīgs.

Produkta īpašības:

1. Pieņem ļoti inteliģentu un modulāru integrētu dizainu, kas atbalsta automātisko identifikāciju un viedo aprēķinu, kā arī automātiski aprēķina fiziskos daudzumus (spriegums, slodze, pārvietojums, temperatūra utt.) un automātiski ziņo par tiem.

2. Atbalsta attālinātu jaunināšanu un apkopi, patiesi panākot darbību bez uzraudzības.

3. Izmanto 32 bitu mikroprocesoru ar jaudīgām skaitļošanas un apstrādes iespējām, ievērojami uzlabojot sistēmas efektivitāti.

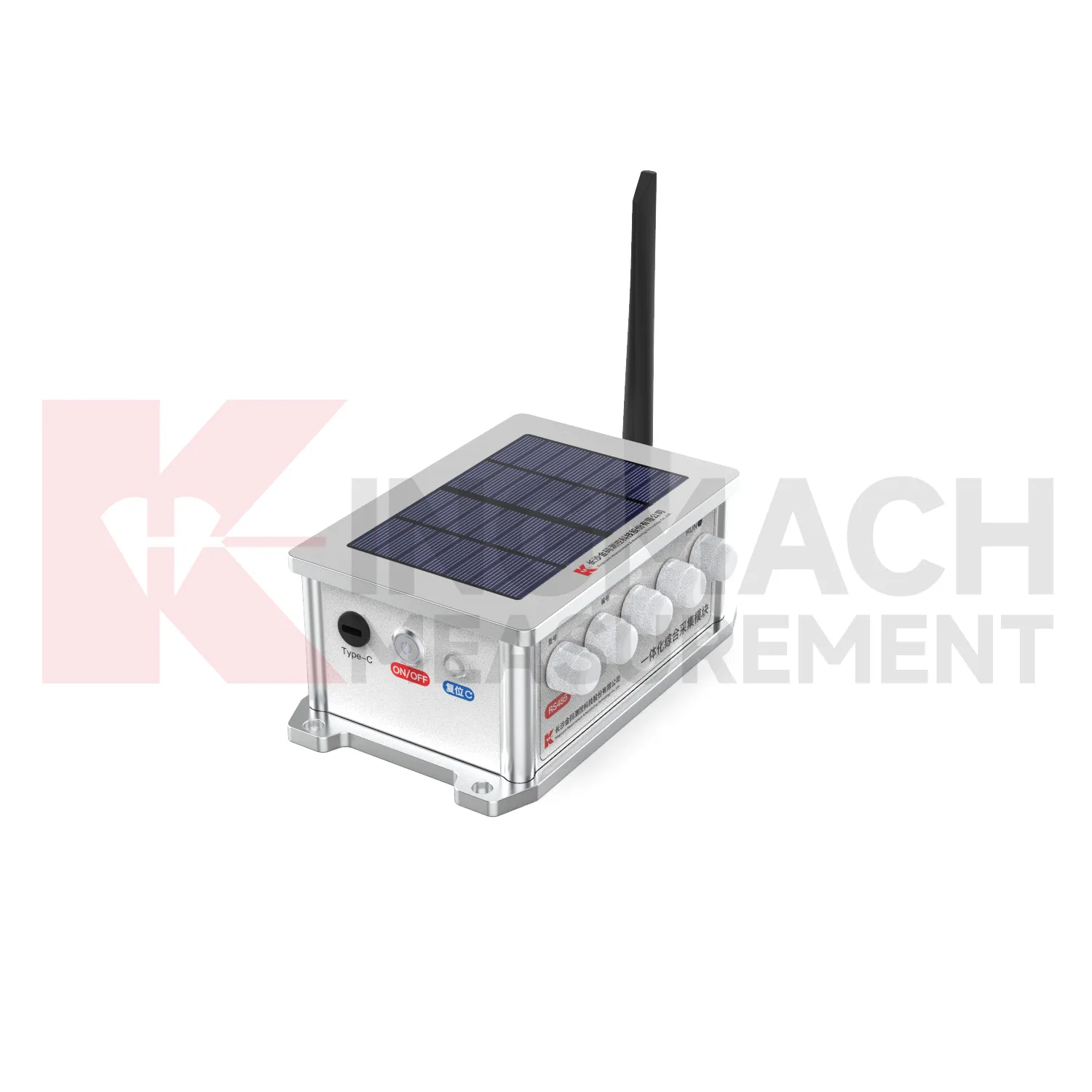

4. Atbalsta ārējo uzlādi, izmantojot C tipa interfeisu.

5. Var piekļūt dažāda veida sensoriem, piemēram, RS485 kopnes tipa sensoriem, inteliģentiem induktīviem frekvences modulētiem sensoriem, vibrācijas vadu sensoriem, sprieguma signālu sensoriem un 3k termistora termometriem.

6. Visām sensoru saskarnēm ir izolēts dizains, kas ievērojami uzlabo moduļa zibensaizsardzības veiktspēju.

7. Iebūvēta 4G/5G visa tīkla komunikācija, kas atbalsta lietotāja SIM kartes un IoT paredzētās tīkla kartes (APN kartes) un atbalsta datu augšupielādi iekšējos tīkla serveros tieši, neizmantojot ārējo tīklu. Tā atbalsta lietotāja pielāgotus protokolus, piemēram, TCP, MQTT un HTTP, un atbalsta datu augšupielādi noteiktās platformās, nodrošinot atbalstu līdz pat 4 datu centra adresēm.

8. Mazjaudas dizains. Pēc noteikta laika savākšanas iestatīšanas tas automātiski pāriet miega režīmā laikā, kad netiek mērīts, lai samazinātu enerģijas patēriņu. Atbalsta automātisko laiku un attālo pamodināšanu.

9. Modulis atbalsta vairākas savākšanas metodes, piemēram, reāllaika vākšanu, vienu vākšanu, iekasēšanu ar laiku, sliekšņa izraisītu vākšanu un aktīvo augšupielādi. Laika datu vākšanas intervāla parametrs ir konfigurējams (1min～24H), un šifrētu vākšanu var veikt automātiski atbilstoši slieksnim. Tas atbalsta automātisku datu uzglabāšanu, kad tīkls ir atvienots. Iebūvētā krātuves ietilpība atbalsta vēsturisko datu saglabāšanu ilgāk par 1 gadu un atbalsta bezsaistes pārraides/atkārtotas pārraides funkcijas.

10. Modulis integrē saules bateriju un iebūvētu litija akumulatoru, ar iebūvētu saules uzlādes vadības ķēdi, kas nodrošina ilgtermiņa datu vākšanu. Ja savākšanas biežums ir reizi pusstundā, tas var normāli darboties 30 mākoņainas un lietainas dienas pēc kārtas.

11. Viegli pārnēsājams, kompakta izmēra, ūdensnecaurlaidīgs un putekļu necaurlaidīgs.

Specifikācijas

1. Strāvas padeves metode: iekšējā akumulatora barošana
2. Uzlādes spriegums: DC5V
3. Moduļu kanāli:

JMZX-4GH-RTU: 1 × RS485 kopnes savākšanas kanāls, 4 × analogo signālu savākšanas kanāli

JMZX-8GH-RTU: 1 × RS485 kopnes savākšanas kanāls, 8 × analogo signālu savākšanas kanāli

4. Darba temperatūra: -30～+60℃
5. Darba mitrums: 0-95%RH
6. Modulis CH1-CH4/CH8 var piekļūt sensoriem, piemēram, vibrācijas stieples tipam, induktīvajam frekvences modulētam tipam, sprieguma tipam, pretestības tipam un frekvences tipam. Mērījumu precizitāte un izšķirtspēja ir šāda:

   Sensora tips	Mērījumu precizitāte	Izšķirtspēja
   Vibrācijas vads	Frekvence: ±0,2Hz; Temperatūra: 0,5℃	Frekvence: ±0,01Hz; Temperatūra: 0,1℃
   Induktīvās frekvences modulētās nobīdes mērītājs	Nobīde: 0,5%FS; Temperatūra: 0,5℃	Nobīde: 0,1mm; Temperatūra: 0,1℃
   Standarta analogais	Spriegums: 0,1%FS; Pašreizējais: 0,1%FS	Spriegums: <0,1mV; Strāva: 0,5uA
   Pretestība	Pretestības vērtība: 10Ω	Pretestības vērtība: 0,1Ω

7. Aizsardzības pakāpe: IP67

8. Enerģijas patēriņš: Gaidīšanas režīms: <3mW; Darbojas: <1,5W

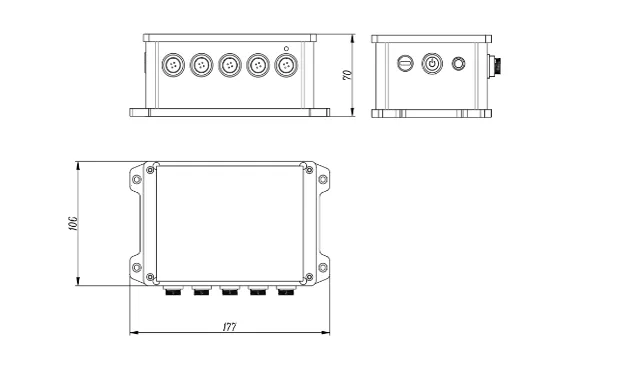

9. Ārējie izmēri:

   JMZX-4GH-RTU: 106 mm × 140 mm × 70 mm (izņemot antenu)

   JMZX-8GH-RTU: 106 mm × 140 mm × 92 mm (izņemot antenu)
