Vertikālā in-place inklinometra sistēma JMQJ-7915ATS

Vispārīga informācija par produktu

Produktu biznesa noteikumi

Apraksts

Ievads:

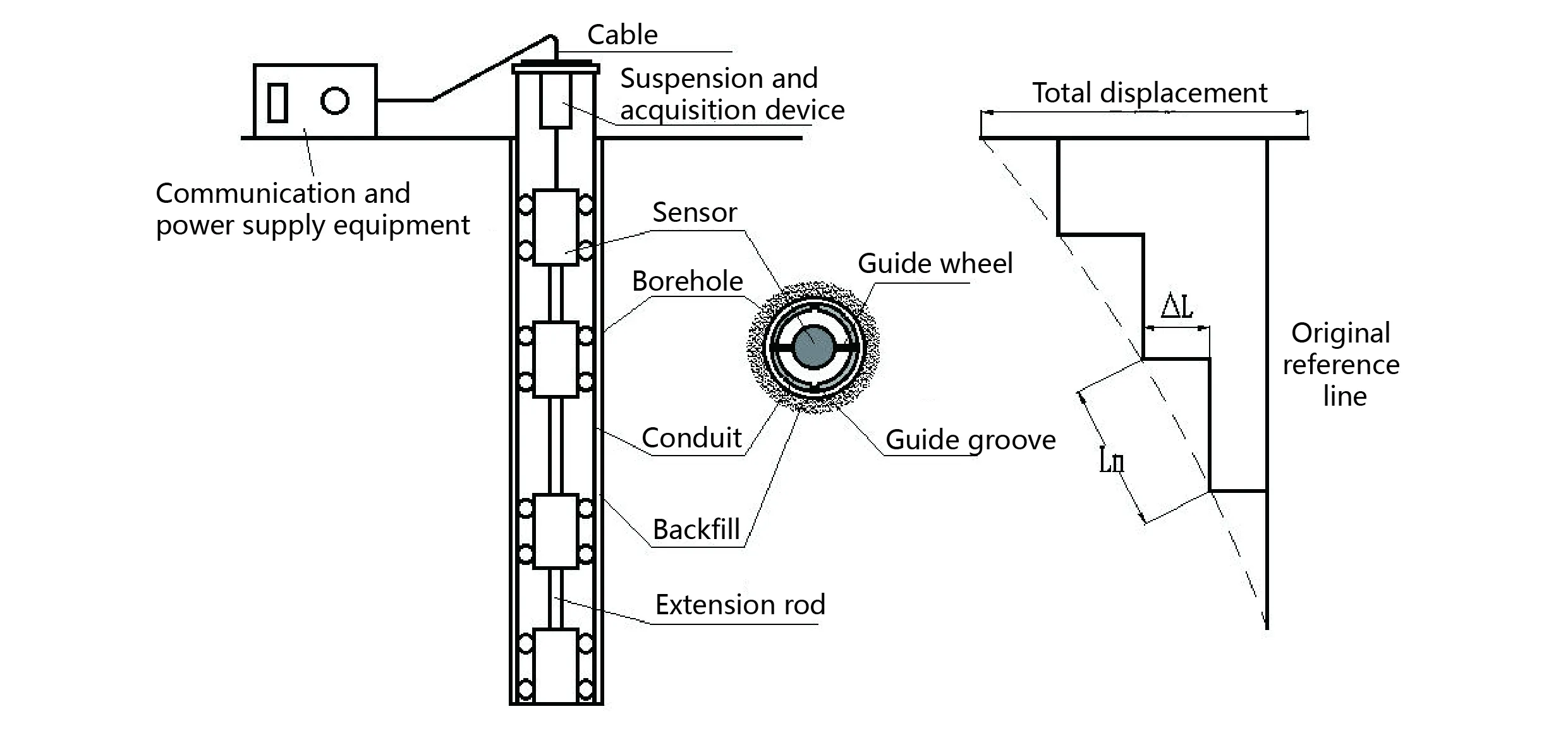

Vertikālā In-Place Inklinometra sistēma sastāv no divām daļām: vairāku punktu tandēma vertikālā slīpuma mērītāja virknes un atveres iegūšanas moduļa. Daudzpunktu tandēma dziļās nobīdes mērītāja pamatā ir vairāku masīvu MEMS slīpuma sensora konstrukcija, kas caur vienu kabeli elektriski savieno vairākas vertikālā in-place inklinometra virknes urbumā. Iegūšanas modulis tiek izmantots, lai savāktu daudzpunktu vertikālā inklinometra virknes mērījumu datus un augšupielādētu datus, izmantojot vadu vai bezvadu līdzekļus.

Produkta īpašības:

1. Vertikālā in-place inklinometra sistēma ir balstīta uz 3D-MEMS paātrinājuma sensora tehnoloģiju un automātiskās temperatūras kompensācijas tehnoloģiju, kas efektīvi samazina temperatūras novirzes un strāvas padeves pulsācijas ietekmi.

2. Multi-Point sērija — pieslēgta vertikālā inklinometra virkne, kas atrodas kustīgā instrumenta korpusa daļā iesmidzināšanas formēšanas procesā, maza un viegla, izmantojot kabeli, lai panāktu visu mērīšanas caurumā esošo sensoru elektrisko savienojumu, visus mērīšanas caurumā esošos sensorus var iedalīt līdz 4 grupās, katra grupa ir neatkarīga komunikācija, netraucē viens otram

3. Multi-Point sērijas savienotā vertikālā inklinometra virkne ir fiziski savienota ar kardānu un savienojošo stieni, garums tiek ražots atbilstoši konstrukcijas prasībām, un mērīšanas punkta pozīcija ir elastīgi sakārtota. Pilnībā noslēgts ūdensnecaurlaidīgs un putekļu necaurlaidīgs dizains, piemērots dažādām būvniecības vidēm.

4. Vertikālā inklinometra virkne katrā urbumā ir iepriekš samontēta rūpnīcā ar korpusu, kabeļiem, kardāna savienojumiem, pagarinājuma stieņiem, balstiekārtu un ieguves vienību atbilstoši paredzētajam mērījumu punktu atstatumam, nodrošinot integrētu piegādi un uzstādīšanu. Vienkārši pievienojiet pagarinātājus uz vietas un ievietojiet bloku urbumā, lai to uzstādītu vienkārši, ātri un ērti.

5. Ertiskā inklinometra virkne ir iekšēji konfigurēta ar elektroniskiem identifikatoriem un modeļu numuriem, lai nodrošinātu automātisku atpazīšanu un inteliģentu aprēķinu.

6. Datu iegūšanas modulī ir iekļauta viena vadāma sensora barošanas avota izeja un četras pakārtotās komunikācijas saskarnes, kas automātiski identificē un veic viedo aprēķinu, pievienojot vertikālo inklinometra virkni.

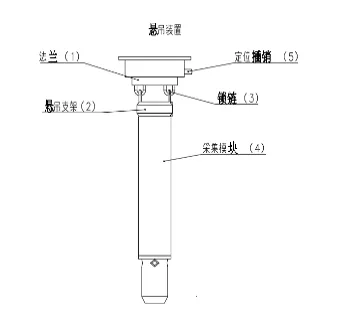

7. Iegūšanas modulis ir ievietots inklinometra caurules atverē, nodrošinot ūdensnecaurlaidīgu un putekļu necaurlaidīgu aizsardzību, izvairoties no traucējumiem būvniecībā uz vietas un samazinot bojājumu risku.

8. Mazjaudas režīms gaidīšanas režīmā izslēdz sensorus un aktivizē tos tikai datu mērīšanai.

Lietojumprogrammas

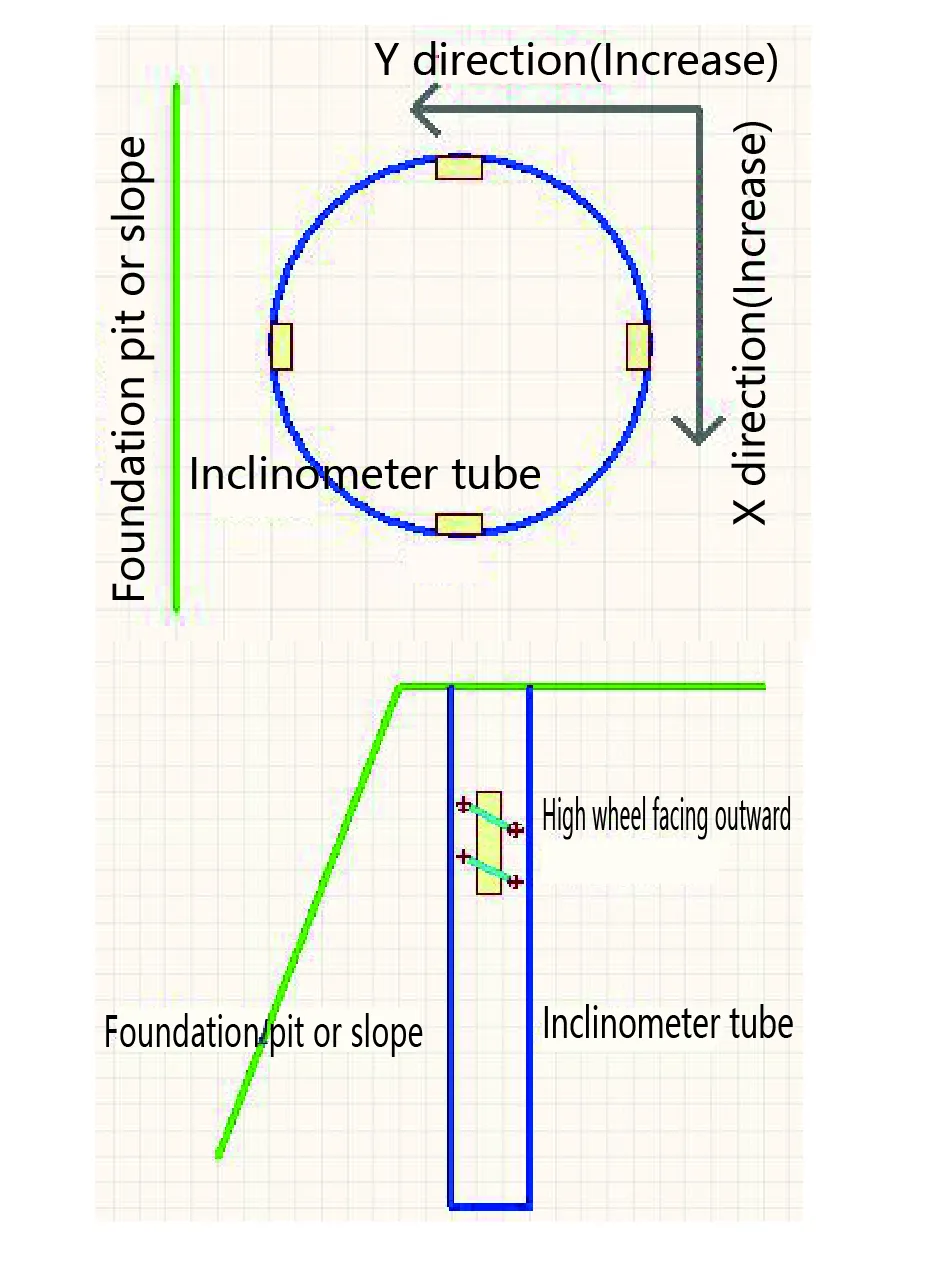

Šis produkts ir mūsu uzņēmuma izstrādāts un ražots augstas precizitātes fiksēts sensors slīpuma leņķu mērīšanai, kas tiek ātri uzstādīts. Tā pieņem integrētu instalāciju. Izejot no rūpnīcas, mērījumu punktu skaits urbuma iekšpusē tiek konfigurēts kā pilns komplekts. Inklinometra cauruli var uzstādīt pēc izvēles un iestrādāt tieši iekšpusē. Tas var automātiski noteikt sensora izvietojuma virzienu, kas ir vienkārši un ātri. Tas ir īpaši piemērots vairāku punktu slīpuma leņķu mērīšanai urbuma iekšpusē un ir piemērots konstrukciju korpusu dziļo iekšējo deformāciju uzraudzībai. Apvienojumā ar mūsu uzņēmuma automātisko uzraudzības sistēmu tā var realizēt ilgtermiņa automātisko uzraudzību un viedu deformācijas aprēķinu.

Specifikācijas
