Kingmach pārvietošanas mērītāja specifikāciju rokasgrāmata

Sāciet ar kustību, kas jums jāmēra

Pirms datu lapu salīdzināšanas definējiet pārvietošanas režīmu. Plaisu mērītājs, kas mēra 20 mm savienojumu, neatrisina to pašu problēmu kā GNSS vienība, kas izseko slīpuma kustību, stiepļu troses sensors, kas mēra garu gājienu, vai daudzpunktu skaitītāja nolasīšanas kustība dažādos iežu slāņos. Diapazons, uzstādīšanas metode un datu interpretācija ir atkarīga no kustības veida.

Kingmach pārvietojumu diapazons aptver lineāro nobīdi, plaisu platumu, izplešanās šuvju kustību, liela mēroga virsmas nobīdi, ģeorežģa deformāciju, veidņu nosēdumu, apkārtējo iežu pārvietošanu un pamatiežu pārvietošanos. Vispirms lietojumprogrammā atlasiet mērījumu struktūru un pēc tam precizējiet skaitlisko specifikāciju.

• Plaisu vai savienojuma platumam pārbaudiet nelielo diapazonu, izšķirtspēju, montāžas pamatni, mērstieni un ilgtermiņa stabilitāti.
• Attiecībā uz tilta, dambja, dzelzceļa vai ēkas relatīvo pārvietojumu pārbaudiet precizitāti, temperatūras ietekmi, hidroizolāciju un ieguves saderību.
• Slīpuma vai zemes nogruvuma uzraudzībai pārbaudiet diapazonu, sakarus, jaudu, laikapstākļu noturību un darbību bez uzraudzības.
• Attiecībā uz iežu slāņiem vai pamatiežu deformāciju pārbaudiet enkura struktūru, urbšanas un šuvju metodi, mērīšanas punktus un uzstādīšanas dziļumu.
• Veidņu un konstrukciju uzraudzībai, pārbaudiet aizsardzību, reakcijas uzticamību, pagaidu montāžu un signalizācijas integrāciju.

Salīdzināmās kodola nobīdes mērītāja specifikācijas

Diapazons: izvairieties gan no mazizmēra, gan no nevajadzīgas pārmērības

Sensors ar pārāk mazu diapazonu var sasniegt savu robežu liela notikuma laikā. Sensors ar daudz lielāku diapazonu, nekā nepieciešams projektam, var palielināt izmaksas, neuzlabojot nelielu kustību redzamību. Pirms diapazona izvēles novērtējiet parasto, sezonālo, būvniecības stadijas un brīdinājuma līmeņa kustību.

Īsai strukturālai kustībai Kingmach JMDL-52XXADT diferenciāļa nobīdes mērītājs ir pieejams 20 mm, 50 mm un 100 mm diapazonā. The JMDL-22XXAT viedais plaisu mērītājs ietver 20 mm, 50 mm, 100 mm un 200 mm modeļus. Ilgākiem ceļojumiem, JMLS-22XXADT stiepļu troses pārvietojuma sensors aptver 0-500 mm, 0-1000 mm un 0-2000 mm opcijas.

Pievienojiet rezervi kustībai, kas aktivizē inženierijas darbību, nevis patvaļīgu procentuālo daļu. Sensoram ir jāuztver brīdinājuma notikums, nedarbojoties tik tālu zem pilnas skalas, ka izvēlētais diapazons nodrošina maz praktiskas vērtības normālai tendenču uzraudzībai.

Izšķirtspēja un precizitāte atbild uz dažādiem jautājumiem

Izšķirtspēja ir mazākais parādītais solis. Precizitāte ir paredzamā atšķirība starp ziņoto vērtību un patieso pārvietojumu. Mērītājs var parādīt 0,01 mm, bet tā precizitāte ir izteikta procentos no pilnas skalas, tāpēc abas vērtības ir jāpārskata kopā.

JMDL-52XXADT ir norādīts ar 0,01 mm izšķirtspēju un +/-0,1% FS precizitāti. Viedais vispārējas nozīmes nobīdes mērītājs ir norādīts ar 0,01 mm izšķirtspēju un 0,5% FS precizitāti. Magnetostriktīvais modelis ir norādīts ar 0,01 mm izšķirtspēju un +/-0,05% FS precizitāti. Izšķirtspēja ietekmē mazu tendenču redzamību; precizitāte ietekmē pārliecību par absolūto vērtību.

Neiestatiet trauksmes slieksni tikai pret displeja soli. Ņemiet vērā precizitāti, atkārtojamību, temperatūras ietekmi, instalācijas kustību un projekta lēmuma rezervi, lai samazinātu traucējumu trauksmes signālus un nepareizu interpretāciju.

Saskaņojiet sensora principu ar vietni

Sensora princips ietekmē novirzi, izturību, uzstādīšanu, apkopi un signāla darbību. Induktīvie frekvences modulētie skaitītāji ir piemēroti daudziem strukturālas pārvietošanas un izplešanās savienojumu uzdevumiem, jo ​​to digitālā arhitektūra atbalsta stabilu tālsatiksmes uzraudzību. Stiepļu trošu sensori apstrādā garākus ceļus vai netiešas kustības, savukārt GNSS atbalsta liela mēroga virsmas kustību attālos punktos.

The JMCW-21XXADT Magnetostriktīvās nobīdes mērītājs ir papildu bezkontakta iespēja Kingmach pārvietošanas portfelī; tas nav vibrācijas stieples nobīdes sensors. Tās bezkontakta sensora struktūra ir paredzēta lietojumiem, kur ir noderīgs samazināts mehāniskais nodilums un absolūtā lineārā stāvokļa mērīšana. Publicētā specifikācija ietver IP67 aizsardzību, RS485 saziņu un darbību no -30 C līdz +80 C.

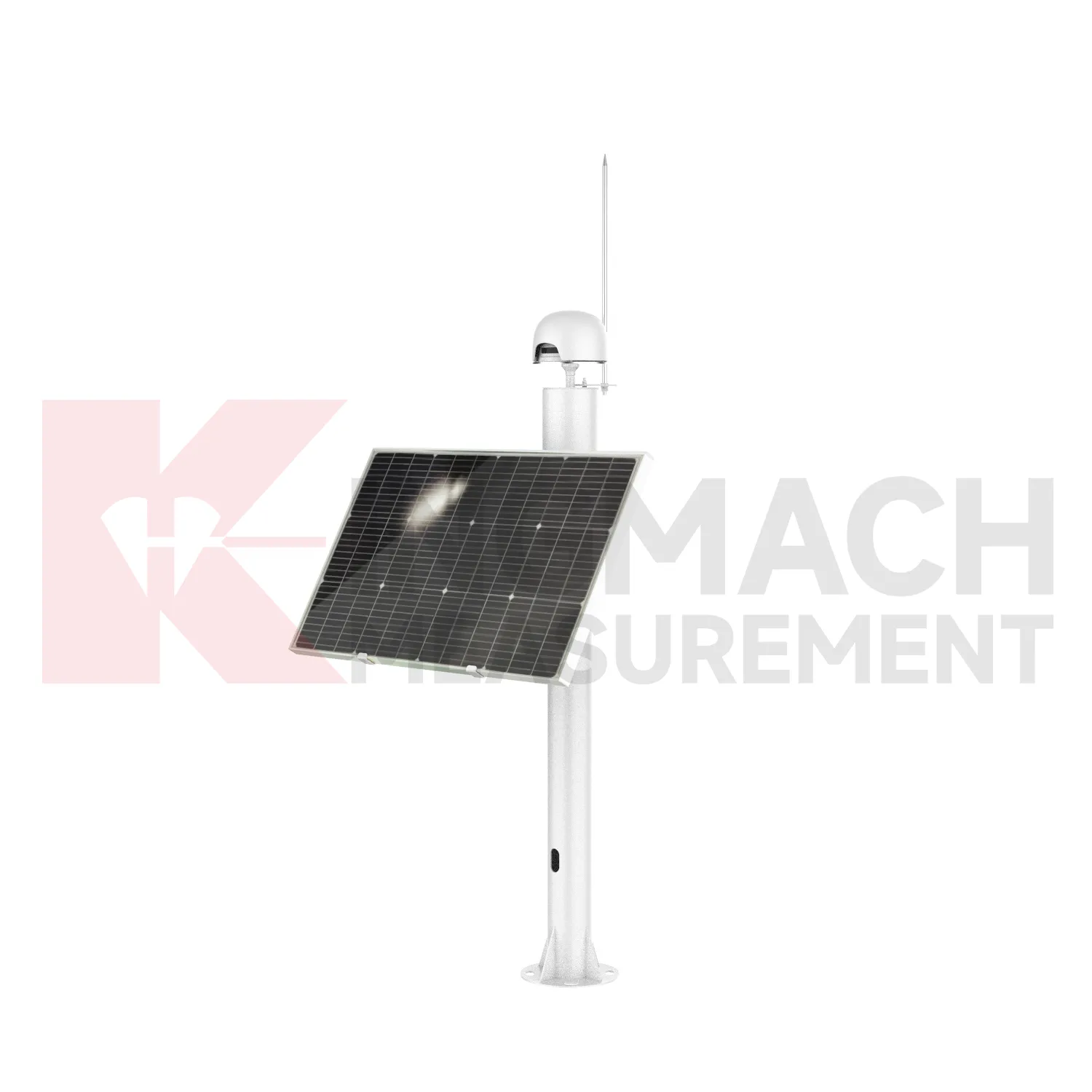

Virsmas attālinātai kustībai, Integrēts GNSS JMBD-1050YT atbalsta vairāku konstelāciju pozicionēšanu, 4G un RS485 komunikāciju, saules un litija bateriju darbību, IP67 aizsardzību un vides diapazonu no -40 C līdz +85 C. Izvēlieties GNSS, ja nepieciešamā izvade ir pozicionāla kustība lielākā apgabalā, nevis lokāla locītavas pārvietošana.

Ekrāna temperatūra, ūdens, putekļi un elektriskā iedarbība

Civilās uzraudzības vietas pakļauj sensorus lietus, kondensāta, putekļu, dubļu, vibrācijas, kabeļa vilkšanas, korozijas gaisa un elektrisku traucējumu iedarbībai. Uztveriet blīvējumu un vides ierobežojumus kā primāros atlases kritērijus. Piemērots sensora princips joprojām var neizdoties, ja korpuss, savienotājs, kabeļa ievads vai montāžas orientācija neatbilst vietai.

Salīdziniet darbības diapazonu ar uzstādīšanas mikroklimatu, nevis tuvumā esošu meteoroloģisko staciju. Dambja galerijai, tuneļa apšuvumam, tilta klājam un atklātai nogāzei var būt ļoti atšķirīgi temperatūras un mitruma apstākļi. Pārskatiet kabeļu aizsardzību, savienotāju blīvējumu, drenāžu, zemējumu un pārsprieguma aizsardzību kā daļu no instalācijas projekta.

Kingmach stiepļu troses pārvietojuma sensors ir norādīts uz IP67 un no -30 C līdz +70 C. Magnetostriktīvais mērītājs ir norādīts uz IP67 un -30 C līdz +80 C. JMDL-49XXAT Smart Formwork / tērauda stieples nobīdes mērītājs ir norādīts ar IP68, kas var būt piemērots iekārtām ar lielāku ūdens un putekļu iedarbību, ja arī tā mērīšanas struktūra atbilst projektam.

Apstipriniet visu saziņas un iegūšanas ķēdi

Pārvietojuma mērītājs rada izmantojamu informāciju tikai tad, kad signāls sasniedz sistēmu, kas saglabā, pārbauda un ziņo par rezultātu. Pirms iegādes apstipriniet sakaru režīmu, kabeļa attālumu, datu pārraides ātrumu, ja nepieciešams, reģistrētāja saderību, jaudu, zemējumu, pārsprieguma aizsardzību, inženierijas vienību pārveidošanu, laika sinhronizāciju un datu kvalitātes pārbaudes.

RS485 ir izplatīts izturīgā digitālajā uzraudzībā, jo tas atbalsta lauka integrāciju un ilgāku kabeļa darbību. Attālinātajiem punktiem var būt nepieciešams arī 4G, saules enerģijas uzlāde vai darbība ar akumulatoru. Pārskatiet sensoru, kabeli, reģistrētāju, korpusu, programmatūru, trauksmes loģiku un apkopes piekļuvi kā vienu sistēmu, nevis atsevišķus rindas elementus.

The JMDL-21XXAT viedais vispārējas nozīmes pārvietošanas mērītājs saglabā sensora identifikācijas un kalibrēšanas informāciju un var darboties ar automātisku ieguvi bez uzraudzības. Piedāvājuma pārskatīšanas laikā apstipriniet izvēlētā modeļa precīzu nolasījumu vai reģistrētāju, vadu, adresāciju, programmatūras kartēšanu un nodošanas ekspluatācijā procedūru.

Uzskatiet instalācijas aparatūru kā daļu no mērījuma

Nobīdes mērījums ir atkarīgs no faktiskās kustības pārnešanas uz sensora elementu bez vaļīguma, lieces kļūdas, berzes vai neparedzētas ierobežošanas. Pirms sensora apstiprināšanas pārskatiet uzstādīšanas rasējumu. Montāžas ģeometrija, paredzamais kustības virziens, kabeļu maršruts, piekļuve nullei un aizsardzība pret konstrukcijas bojājumiem ietekmē datu kvalitāti.

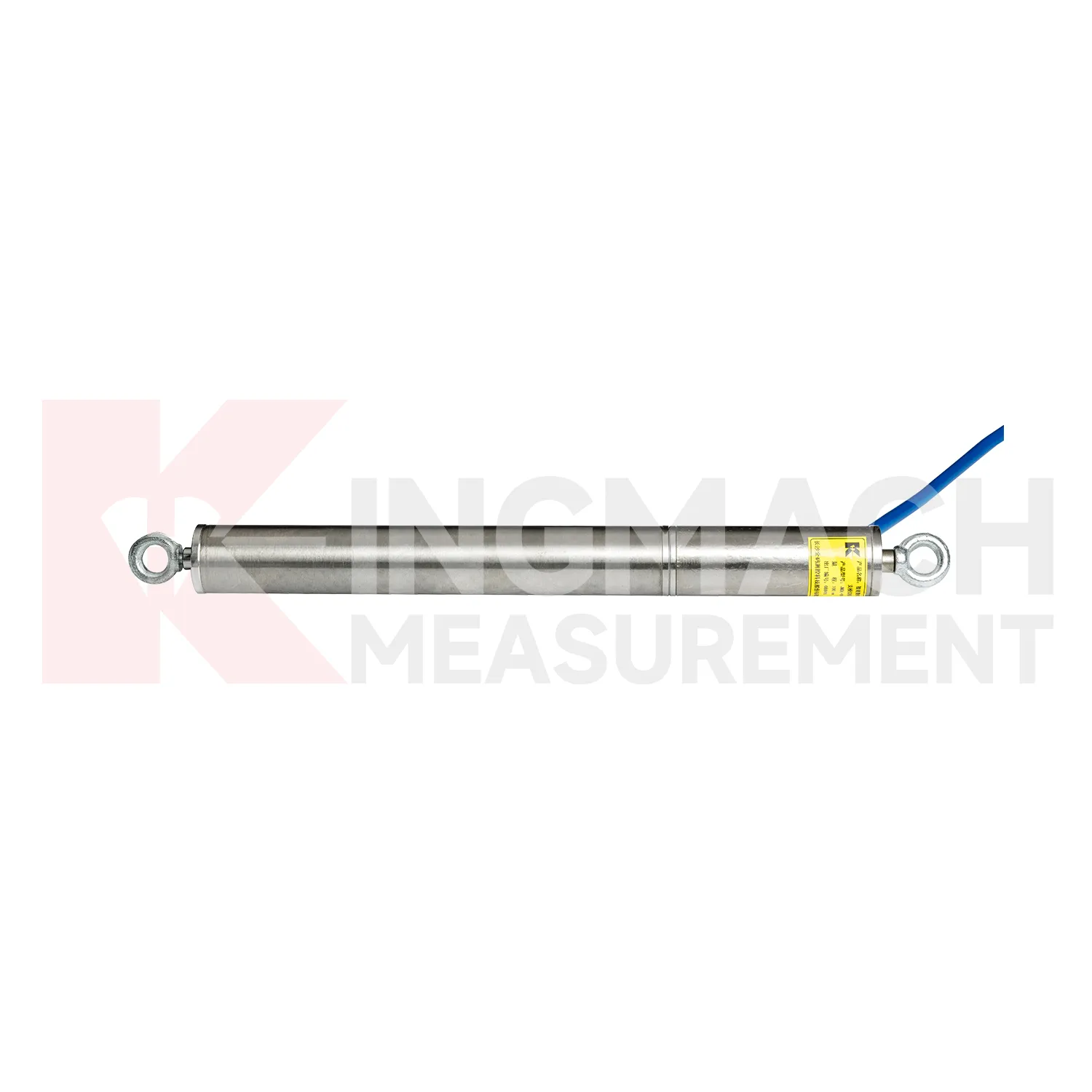

Plaisu mērierīcēm ir nepieciešamas stabilas pamatnes un piemēroti mērstieņi. The JMDL-24XXAT viedais elastīgais pārvietošanas mērītājs jādeformējas ar ģeorežģi vai pastiprinātu materiālu, kas tiek uzraudzīts. The JMDL-31XXAT viedais daudzpunktu nobīdes mērītājs izmanto enkurus dažādos dziļumos ar urbšanu, šuvēm, aizsargcaurulēm un uzstādīšanas aparatūru.

Pamatiežu vai apkārtējo klinšu kustībai, JMDL-32XXAT viedais viena punkta pamatiežu nobīdes mērītājs izmanto atloku, sensoru, stiprinājuma stieni, enkura galvu un PVC cauruļu komplektu. Šie komponenti nosaka, kā sensors seko akmeņu masas kustībai, tāpēc tie ir iekļauti tehniskajā pārskatā un piedāvājumā, nevis tiek uzskatīti par papildu piederumiem.

Kingmach pārvietojuma mērītāja specifikāciju karte

Pārbaudīti Kingmach projektu piemēri

Egongyan dzelzceļa tilts, Čuncjina (2019)

The Egongyan dzelzceļa tilta monitoringa projekts aptver kabeļa spēku, novirzi, plaisas un vides monitoringu. Projekta aprīkojuma sarakstā ir JMDL-22XXAT viedais plaisu mērītājs kopā ar deformācijas, slodzes, slīpuma, paātrinājuma, temperatūras-mitruma, nokrišņu, vēja un automatizētas uztveršanas aprīkojumu. Tilta RFQ gadījumā šis piemērs parāda, kāpēc plaisu mērītājs ir jānorāda kā daļa no koordinētas uzraudzības ķēdes. Pircējiem ir jādefinē plaisu vai savienojumu diapazons, montāžas vieta, iedarbība uz vidi, iegūšanas saskarne un trauksmes slieksnis, nevis jāizvēlas mērītājs tikai pēc izšķirtspējas.

Reģistrējiet mērījumu bāzes līniju, aizsardzības aparatūru, pārbaudes piekļuvi un nodošanas pieņemšanas kritērijus katram punktam pirms uzstādīšanas sākuma.

Yuping-Panzhou Expressway, Guizhou (2023)

The Yuping-Panzhou Expressway projekts ietvēra tuneļa nogulsnēšanos, arkas un vidukļa konverģenci, plaisu un strukturālo deformāciju uzraudzību. Tās lietojumu sarakstā ir iekļauts viedais plaisu mērītājs un lāzera nobīdes mērījums, kā arī hidrostatiskā līmeņa un vibrācijas stieples deformācijas instrumenti. Lieta atbalsta vairāku parametru pieeju tuneļa deformācijai: lokāla plaisu atvēršana, konverģence, nogulsnēšanās un deformācija atbild uz dažādiem inženiertehniskiem jautājumiem. Iepirkšanai norādiet, kur ir uzstādīts katrs pārvietošanas punkts, paredzamais kustības virziens un lielums, kā rādījums sasniedz uzraudzības platformu un kurš slieksnis sāk pārbaudi vai eskalāciju.

Uzstādīšanas plānā jānorāda arī atskaites punkts, montāžas pielaide, kabeļa aizsardzība, nodošanas ekspluatācijā pārbaude un piekļuves metode vēlākai apkopei.

Changde vēja enerģijas tornis, Hunaņa (2025)

The Changde vēja enerģijas torņa projekts uzraudzīta pamatu nosēšanās, balsta kabeļa spēks, konstrukcijas vibrācija, pārejas sekcijas plaisas un deformācija. Ar to saistītajā aprīkojumā ietilpst JMLS-22XXADT stiepļu troses pārvietojuma sensors kā daļa no plašākas sensoru paketes. Šis piemērs ir noderīgs, ja ilgstoša vai netieša kustība jāuzrauga ar citām strukturālām atbildēm. Izvēles laikā definējiet stieples ceļu, pārvietošanās diapazonu, atgriešanās virzienu, montāžas stabilitāti, korpusa ekspozīciju, sakaru maršrutu un piekļuvi pārbaudei. Šīs detaļas nosaka, vai sensors seko konstrukcijas kustībām bez atslābuma, berzes vai mehāniskiem traucējumiem.

Pieņemšanā jāiekļauj kontrolēta ceļojuma pārbaude, bāzes līnijas nolasīšana, kabeļa pārbaude un apstiprinājums, ka izvade sasniedz piešķirto uzraudzības kanālu.

Cenas, dokumentācija un komerciālie noteikumi

Nobīdes skaitītāja cena ir atkarīga no precīza modeļa, diapazona, izejas, kabeļa garuma, instalācijas aparatūras, mežizstrādātāja, korpusa, barošanas sistēmas, programmatūras, daudzuma, kalibrēšanas dokumentācijas un piegādes apjoma. Publisks dolāru diapazons bez šiem datiem būtu maldinošs. Pieprasiet uz konfigurāciju balstītu piedāvājumu un salīdziniet piegādātājus ar to pašu materiālu sarakstu.

Attiecībā uz JMDL-52XXADT pašreizējā komerciālā informācija norāda uz minimālo pasūtījumu vienā gabalā, vienotu cenu, iepriekšēju T/T, kastītes vai koka kastītes un sūtījumu 30 dienu laikā pēc pilna maksājuma. Apstipriniet visus komerciālos nosacījumus oficiālajā piedāvājumā, jo konfigurācija, daudzums, pielāgošana un projekta grafiks var mainīt galīgo piedāvājumu.

• Norādiet lietojumprogrammu, paredzamo kustību, nepieciešamo diapazonu, izšķirtspēju, precizitāti un trauksmes slieksni.
• Norādiet darbības temperatūras, ūdens un putekļu iedarbības, kabeļa maršruta, strāvas, sakaru un datu reģistrētāja prasības.
• Norādiet nepieciešamos kronšteinus, stieņus, enkurus, atlokus, aizsargcaurules, korpusus un uzstādīšanas pakalpojumus.
• Pieprasiet datu lapu, kalibrēšanas informāciju, vadu definīciju, uzstādīšanas rokasgrāmatu, garantijas noteikumus, iepakojumu, izpildes laiku un piemērojamos sertifikācijas dokumentus.

Kontrolsaraksts pirms pirkuma inženieriem

• Definējiet pārvietošanās veidu: plaisas platums, savienojuma kustība, nosēšanās, ilgs gājiens, virsmas kustība, iežu slāņa kustība vai pamatieža deformācija.
• Iestatiet diapazonu ar rezervi normālai, sezonālai, būvniecības stadijas un brīdinājuma līmeņa kustībai.
• Pārbaudiet izšķirtspēju, precizitāti, atkārtojamību, stabilitāti un temperatūras ietekmi kopā.
• Mērīšanas punktā pārbaudiet ūdens, putekļu, vibrācijas, korozijas, zibens un uzstādīšanas orientāciju.
• Pārbaudiet izvadi, jaudu, kabeļa attālumu, reģistrētāja saderību, programmatūras kartēšanu un attālo saziņu.
• Pārskatiet kronšteinus, pamatnes, stieņus, enkurus, atlokus, aizsargcaurules un šuvju prasības.
• Pieprasiet kalibrēšanas datus, sērijas identifikāciju, elektroinstalācijas detaļas, uzstādīšanas rasējumus un norādījumus par nodošanu ekspluatācijā.
• Pirms pirkuma pasūtījuma izsniegšanas apstipriniet konfigurāciju, daudzumu, iepakojumu, piegādi, garantiju, maksājumu un pēcpārdošanas atbalstu.

Bieži uzdotie jautājumi

Beigu piezīme: Pirms iegādes pārbaudiet visas specifikācijas attiecībā pret projekta dizainu, vietējo vidi, uzraudzības slieksni, instalācijas rasējumu un datu iegūšanas arhitektūru.
