Vibrācijas stieples deformācijas mērītāji tiltu, tuneļu un aizsprostu uzraudzībai: pilnīga atlases rokasgrāmata

Globālā būvniecības nozare piedzīvo milzīgu liela mēroga infrastruktūras investīciju pieaugumu. Valdības un privātie attīstītāji visā pasaulē finansē lielus tiltus, tuneļus, hidroelektrostaciju aizsprostus un spēcīgas vēja enerģijas struktūras. Līdz ar to pieprasījums pēc uzticamām, ilgtermiņa strukturālās veselības uzraudzības (SHM) sistēmām nekad nav bijis lielāks. Šajās kritiskajās drošības sistēmās deformācijas mērītāji darbojas kā primārais datu avots. Jums jāsaprot, ka kļūdaina sensora izvēle maksā daudz vairāk nekā pati fiziskā ierīce. Nepareizas izvēles rezultātā tiek veikti spriedzes aprēķini, kas aizkavē drošības lēmumu pieņemšanu un galu galā palielina ilgtermiņa uzturēšanas izmaksas.

Tāpēc deformācijas mērītāja izvēle ir kritisks inženiertehnisks spriedums, nevis vienkāršs preču pirkums. Katram projekta inženierim pirms sensora norādīšanas ir jāatbild uz trim pamatjautājumiem. Pirmkārt, kas ir saimnieka materiāls? Otrkārt, kāds ir pašreizējais instalēšanas posms? Visbeidzot, kādi ir vides ierobežojumi? Šis visaptverošais ceļvedis sniegs jums informāciju par dažādiem mērinstrumentu veidiem, kritiskajiem atlases kritērijiem, lietojumprogrammu saskaņošanu un sensoru integrāciju pilnā SHM sistēmā.

Kas padara vibrovadu tehnoloģiju par globālu standartu ilgtermiņa deformācijas uzraudzībai

Lai varētu gudri norādīt sensoru, jums ir nepieciešama stabila tehniskā izpratne par to, kā darbojas dažādas uzraudzības tehnoloģijas. Vibrācijas stieples (VW) tehnoloģija pašlaik kalpo kā globāls standarts ilgtermiņa infrastruktūras uzraudzībai. Vibrējošās stieples princips balstās uz nospriegotu tērauda stiepli, ko ierosina impulsa ierosmes spole. Šīs vibrācijas dabiskā frekvence tieši atbilst stieples spriedzei.

Šī frekvences izvade nodrošina izcilas priekšrocības inženiertehniskajiem projektiem. VW sensori nodrošina spēcīgu imunitāti pret elektromagnētiskiem traucējumiem un uzrāda ļoti stabilu ilgtermiņa novirzes uzvedību. Turklāt šie sensori var pārraidīt signālus kabeļa kilometros bez traucējumiem vai signāla zudumiem.

Lielākā daļa strukturālo veselības uzraudzības projektu pakļauj sensorus ievērojamiem termiskiem cikliem ārpus telpām. Tāpēc mūsdienu VW deformācijas mērītāji ir aprīkoti ar iebūvētu termistoru integrētai temperatūras noteikšanai. Šis papildinājums ļauj uzraudzības programmatūrai piemērot automātiskas temperatūras korekcijas deformācijas rādījumiem. Šo izturīgo veiktspēju varat kontrastēt ar tradicionālajiem pretestības folijas mērierīcēm. Folijas mērītāji lieliski darbojas laboratorijas iestatījumiem un īslaicīgām pārbaudēm. Tomēr folijas mērierīces joprojām ir ļoti jutīgas pret mitruma iekļūšanu, nulles novirzi un pastiprinātāja atkarību garu kabeļu garumā. Kingmach vēl vairāk paaugstina šo standartu ar savu viedo VW sēriju (HAT un HB varianti). Šie uzlabotie modeļi pievieno digitālās adresēšanas iespējas, kas ļauj inženieriem vadīt vairāku sensoru kopņu tīklus, izmantojot vienu datu reģistrētāju.

Trīs primārie deformācijas mērītāju veidi — un kad katru no tiem izvietot

Inženieri bieži jautā, kurš deformācijas mērītājs viņiem jāizmanto konkrētajam projektam. Atbildei ir nepieciešams strukturēts salīdzinājums, pamatojoties uz instalēšanas metodi un resursdatora struktūru. Šos sensorus var iedalīt četros galvenajos izvietošanas veidos.

Uz virsmas montējams deformācijas mērītājs (JMZX-212HAT/HB)

Tehniķi pieskrūvē vai piestiprina uz virsmas uzstādītos deformācijas mērītājus tieši pie esošām betona vai tērauda virsmām. Šis modelis ir jāizvēlas pēcbūves uzraudzībai, konstrukciju modernizācijai un dinamiskās slodzes pārbaudei. Šis mērītājs ir arī izcils, ja nav iespējams veikt urbšanu vai liešanu pamatkonstrukcijā. JMZX-212 sērija piedāvā standarta mērījumu diapazonu ±2500 με ar izšķirtspēju 0,1 με. Pilnībā noslēgtais nerūsējošā tērauda korpuss nodrošina ūdensnecaurlaidību līdz pat 150 metru ūdens dziļumam.

Iegultās deformācijas mērītājs (JMZX-215HA/215HAT/HB)

Celtniecības brigādes iegulšanas deformācijas mērītājus ieliek tieši svaigā betonā vai ierok tos strukturālos pildmateriālos. Tā ir standarta izvēle jauniem būvniecības projektiem, tostarp tiltiem, dambjiem, tuneļiem, atbalsta sienām un pamatu plātnēm. Iebūvēšanas sensoriem nav nepieciešama pamatmateriāla bīdes pretestība, kas padara uzstādīšanas procesu ārkārtīgi ātru un uzticamu.

Virsmas metināts deformācijas mērītājs (JMZX-206HAT)

Metinātāji uz virsmas metinātus deformācijas mērītājus piestiprina tieši pie konstrukcijas tērauda elementiem, piemēram, sijām, lokšņu pāļiem un cauruļveida pāļiem. Metināšana nodrošina ļoti konsekventu mehānisko savienojumu uz tukša tērauda, ​​nepaļaujoties uz ķīmiskām līmēm. Šī noturība padara metinātos mērinstrumentus par vēlamo variantu jūras un pazemes tērauda konstrukcijām, kur epoksīda saistība laika gaitā var pasliktināties.

Armatūras stieņa deformācijas mērītājs (JMZX-4XXHAT/HB)

Darbuzņēmēji savieno armatūras stiepes mērītājus tieši tērauda stiegrojuma būrī betona konstrukcijās. Šie sensori mēra armatūras stiepes pagarinājumu un saspiešanu, lai novērtētu, kā slodze pārvietojas caur kolonnām, sijām un dziļajiem pāļiem. Šie instrumenti ir ļoti svarīgi daudzstāvu ēku celtniecībai, pamatu bedru drošībai un metro infrastruktūrai.

Mērinstrumenta veids	Labākais resursdatora materiāls	Uzstādīšanas fāze	Tipisks pielietojums
Uzmontēts uz virsmas	Esošais betons / tērauds	Pēcceltniecība	Modernizācija un slodzes pārbaude
Iegulšana	Svaigs betons	Jaunbūve	Tiltu klāji un aizsprostu sienas
Virsmas metinātas	Bare Steel locekļi	Jaunums / Pēcceltniecība	Tērauda sijas un pāļi
Armatūras stiepes mērītājs	Armatūras tērauds (armatūra)	Jaunbūve	Pamatu bedres un augstceltnes

Pieci tehniskie parametri, kas nosaka jūsu galīgo specifikāciju

Kad esat izvēlējies atbilstošo uzstādīšanas veidu, jums ir jāizvērtē precīzas tehniskās specifikācijas. Pieci galvenie parametri nosaka jūsu galīgo lēmumu par iepirkumu.

Mērījumu diapazons un izšķirtspēja: Standarta ±2500 με mērījumu diapazons adekvāti aptver lielāko daļu inženiertehnisko lietojumu. Tomēr jums ir nepieciešama arī augsta jutība. Augstas izšķirtspējas 0,1 με izvade nodrošina, ka sensors fiksē mikrodeformācijas iepriekš nospriegotā betona un tērauda elementos normālos ekspluatācijas slodzēs.

Precizitātes klase: Precizitātes novērtējums 0,5% FS (Full Scale) darbojas kā infrastruktūras līmeņa uzraudzības etalons. Augsta precizitāte joprojām ir izšķiroša, kad aprēķina reālo strukturālo spriegumu no izmērītā deformācijas, izmantojot materiāla elastības moduli. Jums vienmēr ir jāpārbauda atbilstība atzītiem sertifikācijas standartiem, piemēram, GB/T 13606-2007 vai DL/T 1044-2022.

Ūdensizturīgs novērtējums un vides blīvējums: Daudzi projekti darbojas skarbos apstākļos. Būtisks ir pilnībā noslēgts nerūsējošā tērauda korpuss, kas paredzēts 150 metru ūdens dziļumam. Šis aizsardzības līmenis ir nepieciešams hidroelektrostaciju aizsprostu virsmām, plūdmaiņu zonu pāļiem un ļoti mitriem tuneļu izrakumiem.

Darba temperatūras diapazons: Civilās struktūras iztur ārkārtējus laikapstākļus. Iebūvētajam termistoram vajadzētu darboties plašā diapazonā no –40 °C līdz +120 °C. Projektiem, kas atrodas arktiskā klimatā vai rūpniecisko siltuma avotu tuvumā, ir nepieciešama šī termiskā noturība. Turklāt precīza temperatūras korekcija novērš viltus trauksmes jūsu automatizētajā uzraudzības sistēmā.

Signāla izvades un sistēmas saderība: Jums ir jāizlemj starp standarta VW frekvences izvadēm un digitālajiem Smart variantiem (RS-485 / SDI-12). Viedie sensori ļauj izveidot daudzpunktu kopnes vadus. Šī digitālā arhitektūra var samazināt smago kabeļu izmaksas līdz pat 60% lielos sensoru blokos. Praktiska piezīme: Kingmach nolasīšanas vienības un datu reģistrētāji ir rūpnīcā pielāgoti JMZX sensoru sērijai, kas pilnībā novērš sistēmas integrācijas riskus.

Papildiniet spriedzes uzraudzību ar dobām slodzes šūnām, lai pilnībā izsekotu kabeļa spēku — uzziniet vairāk mūsu dobo slodzes elementu rokasgrāmatā → Dobi slodzes elementi tilta kabeļu un enkuru uzraudzībai: atlases rokasgrāmata un specifikācijas

Deformācijas mērītāju pielāgošana projekta veidam: no tilta uzraudzības līdz ģeotehniskajai inženierijai

Pareiza sensora pielāgošana konkrētajam lietojumam ir efektīvas struktūras veselības uzraudzības iezīme. Dažādām inženierbūvju jomām ir nepieciešamas atšķirīgas mērīšanas pieejas.

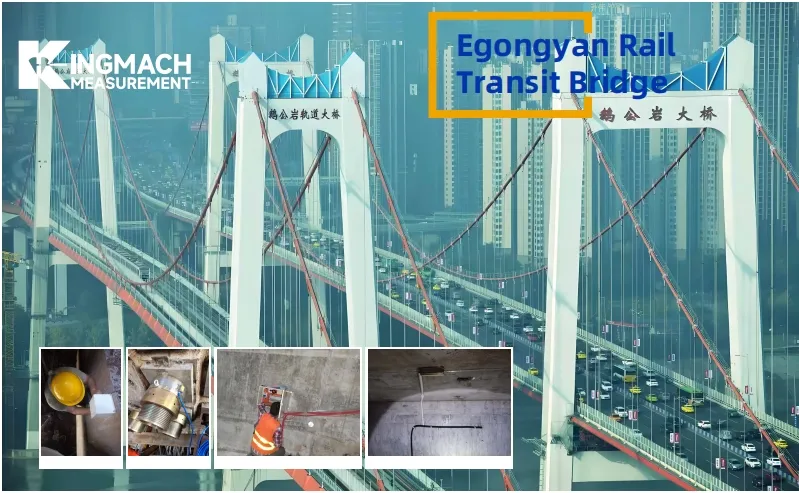

Tiltu uzraudzība: tiltu projektiem nepieciešama daudzpusīga pieeja. Inženieri betona klāja sekcijās iemeta iegulšanas mērierīces un tērauda stiegrojumam pievieno armatūras stiepes mērītājus, lai izmērītu dzīvās slodzes reakciju un ilgtermiņa betona šļūdei. Vienlaikus tehniķi izmanto virsmas metinātus mērierīces galvenajām tērauda sijām, lai izsekotu notiekošajiem noguruma cikliem.

Tuneļi un pazemes būves: pazemes vide rada nopietnas problēmas ar augstu mitruma līmeni un kodīgiem gruntsūdeņiem. Šajos apstākļos ir nepieciešami pilnībā noslēgti, ūdensnecaurlaidīgi iegulšanas mērinstrumenti. Turklāt viedās kopnes vadu izmantošana ievērojami samazina uzstādīšanas sarežģītību ierobežotos tuneļa virzienos.

Hidroelektrostaciju aizsprosti un balsta sienas: aizsprostu uzraudzība lielā mērā ir atkarīga no iegulšanas sensoriem, kas ir iemesti dziļi betona korpusā. Ūdensnecaurlaidīgie korpusi viegli iztur pastāvīgu iegremdēšanu zem liela ūdens spiediena. VW signālu tālsatiksmes pārraides spēja ļauj inženieriem izveidot masīvus sensoru blokus pāri aizsprosta virsmai, neuzstādot starpposma signālu atkārtotājus.

Daudzstāvu ēkas un pamatu bedres: drošība pilsētās rakšanas laikā ir vissvarīgākā. Armatūras stiepes mērītāji, kas metināti uz kolonnu sprostiem un bīdes sienām, nodrošina reāllaika datus par slodzes sadalījumu būvniecības fāzēs.

Sānu nogāzes un ģeotehniskie projekti: Slīpuma stabilitātei nepieciešama pastāvīga uzraudzība. Inženieri uzstāda uz virsmas montējamus vai iegultos mērinstrumentus betona oderēs, lai uzraudzītu virsmas deformāciju un atbalsta sienas spriegumu.

Vēja torņu konstrukcijas: Vēja turbīnas iztur lielas cikliskas slodzes. Virsmas metinātie mērinstrumenti, kas piestiprināti pie tērauda torņa sekcijām, efektīvi uzrauga lieces nogurumu un vēja radītās dinamiskās deformācijas.

Ārpus sensora: kā deformācijas mērītāji iekļaujas pilnīgā SHM datu sistēmā

Jums vienmēr ir jāuzskata deformācijas mērītājs kā lielākas tehnoloģiskās ekosistēmas daļa. Sensors vienkārši darbojas kā datu izcelsmes punkts. Mērinstrumenta raksturīgā precizitāte ir svarīga tikai tad, ja visa pārraides ķēde saglabā šos datus, neradot elektrisku troksni vai signāla zudumu.

Instrumentu kabeļiem ir liela nozīme datu precizitātē. Ir jāizmanto ekranēti, saskaņotas pretestības kabeļi, kas īpaši paredzēti vibrācijas vadu sensoriem. Augstas kvalitātes kabeļi novērš signāla pasliktināšanos pat tad, ja pārraides garums pārsniedz 1000 metrus.

Tālāk jums jāapsver iegādes aparatūra. Kingmach automatizētie datu reģistrētāji un nolasīšanas vienības atbalsta daudzkanālu aptauju. Tie ļauj inženieriem konfigurēt precīzus trauksmes sliekšņus un izmantot attālās telemetrijas iespējas, tostarp 4G, WiFi un LoRa tīklus.

Visbeidzot, vizualizācijas programmatūra pārveido neapstrādātas frekvences praktiski izmantojamos ieskatos. Reāllaika digitālie informācijas paneļi parāda deformācijas tendences, temperatūras koriģētas stresa vērtības un automatizētus brīdinājumu līmeņus. Šī integrācija nodrošina bez uzraudzības, 24/7 attālo struktūras uzraudzību. Nosakot savus sensorus, kabeļus, reģistrētājus un programmatūru no viena piegādātāja, tiek novērsta sakaru protokolu neatbilstība un krasi tiek samazināts nodošanas laiks.

Kas jāņem vērā, iegādājoties deformācijas mērītājus no starptautiska piegādātāja

Iepirkumu komandas saskaras ar unikālām problēmām, novērtējot starptautiskos strukturālo veselības uzraudzības sensoru piegādātājus. Jums jāskatās tālāk par vienkāršām produkta specifikācijām un jānovērtē piegādātāja darbības uzticamība.

Pirmkārt, trešo pušu sertifikācijai ir liela nozīme. Jums ir jāuzstāj uz izsekojamiem kalibrēšanas ierakstiem un stingru atbilstību atzītajiem nozares standartiem. Pārbaudīti produkti ievērojami samazina jūsu projekta apstiprināšanas risku. Otrkārt, jums ir jānovērtē piegādes uzticamība. Ideāls piegādātājs noliktavā uztur standarta modeļus ātrai nosūtīšanai, vienlaikus ievērojot stingrus līgumos noteiktos piegādes grafikus pielāgotiem projekta mēroga pasūtījumiem.

Treškārt, visaptverošs pēcpārdošanas atbalsts atdala cienījamus ražotājus no vienkāršiem izplatītājiem. Meklējiet piegādātājus, kas piedāvā diennakts tehnisko palīdzības līniju ar ātru sākotnējo atbildes laiku. Šis atbalsts kļūst nenovērtējams, kad attālos projektos rodas neparedzētas datu anomālijas. Ceturtkārt, novērtējiet to pielāgošanas iespējas. Projektiem, kas atrodas ekstremālos klimatiskajos apstākļos vai ierobežotās telpās, bieži ir nepieciešami pielāgoti gabarītu garumi, specializēti korpusa materiāli vai nestandarta savienotāju veidi. Galu galā, izvēloties viena avota piegādātāju, kas ražo sensorus, kabeļus, reģistrētājus un programmatūru vienā vienotā kvalitātes vadības sistēmā, tiek nodrošināta pilnīga atbildība.

Pareizās izvēles izdarīšana: ātra lēmuma kopsavilkums un nākamais solis

Ideāla deformācijas mērītāja izvēle ir metodisks process. Jums ir jāanalizē resursdatora materiāls, jānosaka instalēšanas posms, jāpārbauda tehniskās specifikācijas un jānodrošina pilnīga sistēmas saderība. Labākais deformācijas mērītājs reti ir lētākais variants vai tas, kuram ir visiespaidīgākie laboratorijas parametri. Tā vietā pareizais sensors ir ideāli piemērots jūsu strukturālajai videi un ilgtermiņa uzraudzības ilgumam.

Vai neesat pārliecināts, kurš sensora modelis ir piemērots jūsu konkrētajam projektam? Nepieciešams sensora ieteikums savam projektam? Dalieties ar savām prasībām — Kingmach inženieri atbild 24 stundu laikā. 🔗 [ Pieprasiet bezmaksas projekta konsultāciju → ]

FAQ

1. Kāda ir galvenā atšķirība starp virsmas montējamiem un iebūvējamiem tenzometriem?

Tehniķi piestiprina uz virsmas uzstādītus mērinstrumentus esošo konstrukciju ārpusei, izmantojot skrūves vai līmvielas. Un otrādi, būvdarbu komandas jaunajā būvniecības posmā iegulšanas mērinstrumentus izlieto tieši mitrā betonā.

2. Vai vibrācijas stieples deformācijas mērītāji var izmērīt temperatūru?

Jā. Lielākajai daļai augstas kvalitātes vibrācijas stiepļu deformācijas mērītāju ir iebūvēts termistors. Šis komponents mēra vietējo temperatūru, ļaujot jūsu uzraudzības programmatūrai automātiski koriģēt deformācijas rādījumus attiecībā uz termisko izplešanos un saraušanos.

3. Kāpēc izmantot virsmas metinātu mērierīci, nevis ar līmi piestiprinātu mērinstrumentu?

Virsmas metinātie mērinstrumenti rada pastāvīgu metalurģisku savienojumu ar tukšām tērauda konstrukcijām. Šis metinātais savienojums nodrošina izcilu ilgtermiņa stabilitāti skarbā, mitrā vai zemūdens vidē, kur ķīmiskās līmvielas galu galā noārdās.

4. Cik tālu vibrējošo vadu sensors var pārraidīt savu signālu?

Tā kā vibrācijas vadu sensori izvada frekvenci, nevis spriegumu, tie iztur kabeļa pretestības izmaiņas. Izmantojot atbilstošus ekranētus kabeļus, tie var pārraidīt precīzus signālus attālumos, kas pārsniedz 1000 metrus bez ārējiem pastiprinātājiem.

5. Ko dara "Viedais" vibrovadu sensors?

Viedie sensori izmanto digitālos protokolus (piemēram, RS-485 vai SDI-12), un tiem ir unikālas digitālās adreses. Tas ļauj inženieriem savienot vairākus sensorus pa vienu kabeļa kopni, krasi samazinot vadu sarežģītību un materiālu izmaksas.

6. Vai vibrācijas stieples tenzometrus var izmantot kopā ar slodzes devām?

Jā. Strukturālajā un ģeotehniskajā uzraudzībā parasti izmanto vibrācijas stieples tenzometrus un slodzes elementus. Slodzes elementi mēra pielietoto spēku, bet deformācijas mērītāji mēra materiāla deformāciju, nodrošinot papildu datus, lai pilnīgāk novērtētu konstrukcijas veiktspēju.

7. Kā veikt lauka kalibrēšanas verifikāciju bez rūpnīcas atkārtotas kalibrēšanas?

Lauka verifikāciju var veikt, pārbaudot nulles rādījumus, salīdzinot mērījumus ar zināmām atsauces slodzēm, pārskatot vēsturiskās datu tendences vai salīdzinot ar citiem sensoriem. Šīs metodes palīdz noteikt iespējamo novirzi starp formālajiem kalibrēšanas intervāliem, neprasot rūpnīcas atkārtotu kalibrēšanu.

---

Autors Kingmach Engineering Team — atbalsta infrastruktūras projektus visā pasaulē kopš 2001. gada
