Dobi slodzes elementi tilta kabeļu un enkuru uzraudzībai: atlases rokasgrāmata un specifikācijas

Vanšu tilti, spriegota betona klāji un aizsprostu enkuri balstās uz precīzi kalibrētu spriegojumu, lai saglabātu konstrukcijas integritāti. Tik mazas novirzes kā pieci procenti var paātrināt noguruma neveiksmi. Tie var izraisīt arī pēkšņu, katastrofālu strukturālu pārslodzi. Tradicionālās spēka mērīšanas metodes ietver domkrata spiediena mērītājus un periodisku pacelšanas pārbaudi. Šīs metodes ir intermitējošas un ļoti darbietilpīgas. Turklāt tie ir pilnīgi nepiemēroti pastāvīgai, ilgstošai struktūras veselības uzraudzībai. Šī uzraudzības nepilnība padara kritisko infrastruktūru neaizsargātu.

Dobais slodzes elements nodrošina elegantu, pastāvīgu šīs problēmas risinājumu. Šis sensors ir pazīstams arī kā caurejošs caurums vai gredzenveida slodzes elements, un tas pieguļ tieši virs skrūves, cīpslas vai enkura stieņa. Tas mēra spiedes spēku nepārtraukti, nepārtraucot konstrukcijas sistēmu. Šajā rakstā tiks apskatīti šo sensoru darbības principi un tehnoloģiju priekšrocības. Tas aptvers arī modeļu izvēli, galvenās lietojumprogrammas, sistēmu integrāciju un kritiskos iepirkuma kritērijus.

Kā patiesībā darbojas vibrācijas stieples doba slodzes kamera: izskaidrots gredzenveida vairāku stīgu dizains

Inženieriem ir jāsaprot, kā vibrējoša stieples doba slodzes devējs faktiski darbojas, lai to pareizi norādītu. Ierīce balstās uz izturīgu gredzenveida gredzena korpusu. Šis elastīgā tērauda gredzens tiek pakļauts stingrai daudzpakāpju stabilitātes apstrādei. Tas vienmērīgi sadala spiedes slodzi pa apkārtmēru. Šis gredzenveida dizains novērš ekscentriskās slodzes kļūdas, kas bieži traucē plakanu plākšņu slodzes elementiem nepareizi novietotas uzstādīšanas laikā.

Šajā gredzenā ražotāji izmanto vairāku akordu vibrācijas stieples izvietojumu. Atkarībā no jaudas sensors izmanto trīs, četru vai sešu akordu virkņu konfigurācijas. Šie vairāki akordi vidēji nosaka sprieguma rādījumus visā gredzena šķērsgriezumā. Šī izkārtojuma dēļ JMZX-3XXXHAT sērija ziņo par slodzēm ar ļoti jutīgu 0,1 līdz 1 KN izšķirtspēju pat pie lielas 8000 KN pilna mēroga jaudas.

Galvenais mehānisms ir pats vibrācijas stieples princips. Katra īpaši augstas stiprības tērauda stieple ir nostiprināta, izmantojot starptautisko standartu enkuru metināšanu. Vada ierosmes frekvence ir tieši proporcionāla tās spriegumam. Šī frekvences izvade joprojām ir pilnīgi imūna pret kabeļa pretestības izmaiņām un elektromagnētiskajiem traucējumiem. Šī elektriskā imunitāte ir būtiska gariem kabeļiem noslogotās civilās būvlaukumos.

Turklāt iegultā viedā mikroshēma pastāvīgi saglabā sensora unikālos kalibrēšanas koeficientus. Mikroshēma var reģistrēt līdz 800 mērījumu ierakstiem, tostarp laikspiedoliem, temperatūras un nulles korekcijas vērtībām. Šī funkcija ļauj inženieriem veikt lauka kalibrēšanas verifikāciju, neatgriežot iekārtu rūpnīcā. Visbeidzot, iebūvētais temperatūras sensors nodrošina automātisku temperatūras korekciju katrā mērīšanas ciklā. Tas novērš termiski izraisītus nepatiesus rādījumus āra vai apraktās instalācijās.

Vibrējošā stieple pret deformācijas mērītāju pret hidraulisko: kāpēc dobā VW šūna uzvar ilgtermiņa civilajā uzraudzībā

Pircēji bieži salīdzina dobos slodzes elementus, pamatojoties tikai uz sākotnējo pirkuma cenu. Tomēr jums ir jānovērtē kopējās uzraudzības izmaksas. Tas ietver ilgtermiņa nulles novirzi, apkopes prasības, signāla attāluma ierobežojumus un vispārējo datu ticamību.

• Pretestības (folijas) dobās slodzes šūnas: Šie sensori piedāvā zemākas sākotnējās izmaksas. Tomēr tie ir ļoti jutīgi pret nulles novirzi laika gaitā. Tie arī cieš no mitruma izraisītām pretestības izmaiņām un lielā mērā paļaujas uz pastiprinātājiem, ja kabeļi pārsniedz 50 metrus. Tie nav piemēroti pastāvīgai uzraudzībai bez uzraudzības.
• Hidrauliskās slodzes šūnas: Šīs ierīces pilnībā novērš bažas par elektriskiem traucējumiem. Tomēr tiem nepieciešama bieža šķidruma uzturēšana. Tie ir pakļauti noplūdēm iegultās vai ierobežotās konstrukcijas instalācijās. Turklāt tie nevar pārsūtīt rādījumus uz attāliem datu reģistrētājiem, nepievienojot sekundāros spiediena devējus.
• Dobi vibrācijas stieples slodzes elementi: Šie sensori rada frekvences izvadi, kas saglabājas stabila gadu desmitiem. Signāli tiek pārraidīti perfekti kilometra mēroga kabeļos bez traucējumiem. Tiem nav nepieciešama pastāvīga kalibrēšanas gāze vai šķidrums. Tie ir pilnībā noslēgti un ūdensnecaurlaidīgi.

JMZX-3XXXHAT sērija lepojas ar 50 gadu dizaina kalpošanas laiku. Infrastruktūras projektos ar 20 līdz 50 gadu aktīvu kalpošanas laiku vibrācijas stieples doba šūna ir vienīgā tehnoloģija, kurā projekta vidusposma sensoru nomaiņa nav obligāts plānošanas pieņēmums.

Tehnoloģijas veids	Ilgtermiņa stabilitāte	Maksimālais kabeļa garums	Apkopes prasība	Iegultā piemērotība
Pretestība (folija)	Vāji (nulles novirze)	< 50 metri	Mērens (kalibrēšana)	Zems
Hidrauliskais	Mērens	N/A (nepieciešams devējs)	Augsts (šķidruma pārbaudes)	Zems (noplūdes risks)
Vibrācijas vads	Lieliski	> 1000 metri	Nulle (bez apkopes)	Augsts (pilnībā noslēgts)

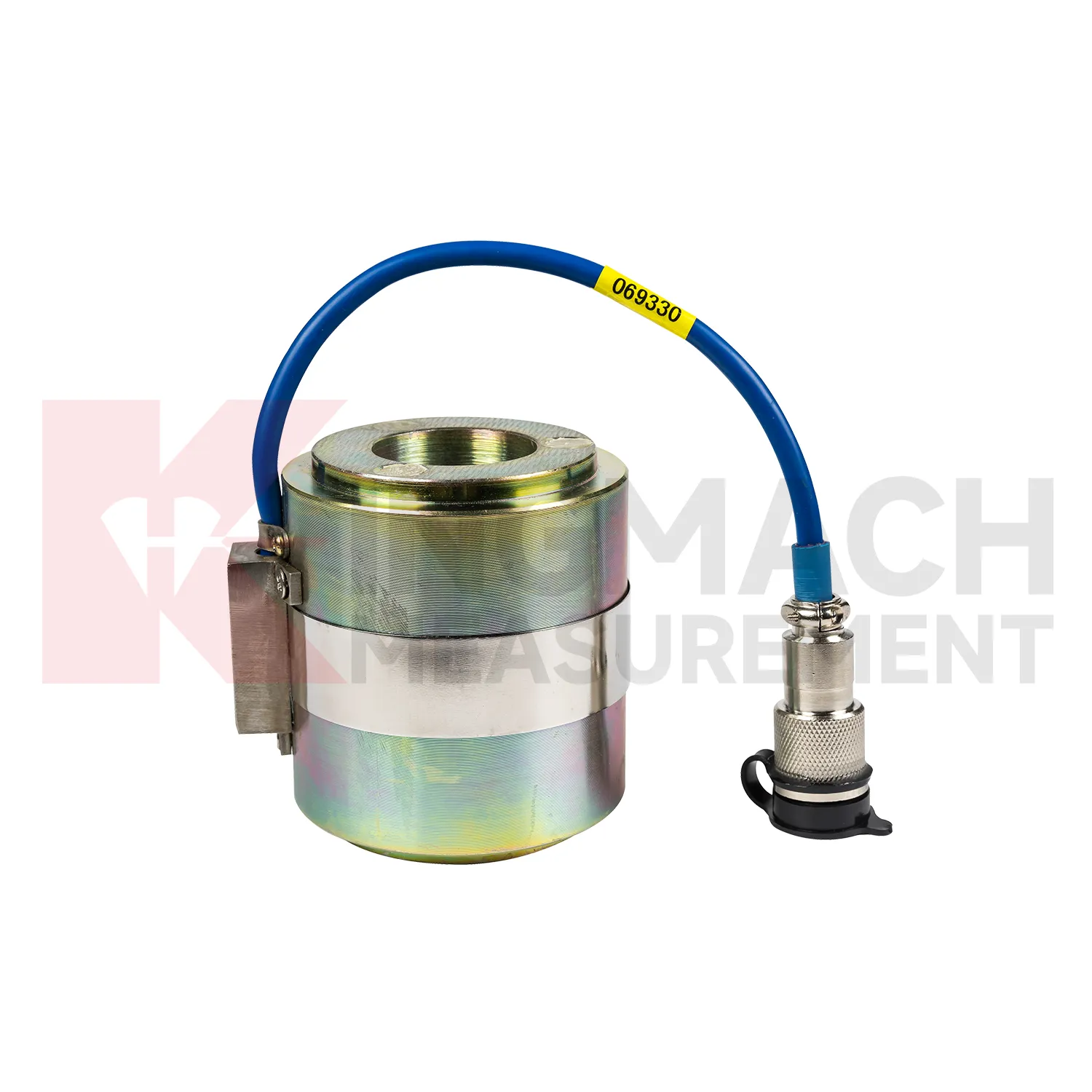

JMZX-3XXXHAT sērija: jaudas diapazons, akordu konfigurācija un izmēru atsauce

Iepirkuma inženieriem ir vajadzīgas precīzas specifikācijas, lai saskaņotu sensorus ar projekta slodzes līmeņiem. JMZX-3XXXHAT sērija piedāvā plašu jaudas diapazonu no 500 KN līdz 8000 KN astoņos standarta modeļos. Šis plašais klāsts aptver visu, sākot no atsevišķiem klints enkuriem un beidzot ar masīviem vanšu tiltu kabeļiem.

Akordu skaits gudri mainās atkarībā no sensora jaudas. Modeļi līdz 2000 KN izmanto trīs akordu konfigurāciju. 3000 KN modelī tiek izmantoti četri akordi. Modeļos, kuru nominālvērtība ir 4000 KN un vairāk, tiek izmantoti seši akordi. Šī strukturālā mērogošana saglabā mērījumu precizitāti, palielinoties gredzena diametram. Sensora jutība ir 0,1 KN 500 KN līmenī. Tas pāriet uz 1 KN jutību visiem modeļiem, kas pārsniedz 1000 KN. Šī precizitāte viegli atbilst tipiskajai ±0,1% prasībai, kas atrodama strukturālo kabeļu uzraudzības kodos.

Šiem slodzes elementiem ir kompakts augstums, kas svārstās no 90 līdz 130 milimetriem. Šis zemais profils nemanāmi iekļaujas standarta enkura galvās un gultņu plākšņu komplektos, neprasot strukturālas izmaiņas. Nestandarta urbuma diametriem vai unikālām vides vajadzībām ir pieejams arī pielāgots JMZX-3X00 modelis.

JMZX-3XXXHAT modeļa atsauces tabula

Modelis	Jauda	Jutīgums	Iekšējais urbums (Ø)	Augstums	Konfigurācija
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8000 KN	1 KN	280 mm	130 mm	6-chord

Kur tiek izvietotas dobās slodzes šūnas: seši augstas likmes inženierijas scenāriji

Inženieri izvieto dobās slodzes šūnas dažādās vidēs ar augstu likmju līmeni. Katra lietojumprogramma piedāvā īpašus drošības pamatojumus un ilgtermiņa uzraudzības problēmas.

• Vanšu un piekaramie tilti: Stay kabeļiem jāpaliek 3 līdz 5 procentu robežās no to projektētā spriegojuma, lai nodrošinātu atbilstību noguruma kalpošanas laikam. Dobi vibrācijas stieples slodzes elementi pastāvīgi atrodas stiprinājuma zonā. Tie nodrošina nepārtrauktus kabeļu spēka datus tieši tiltu pārvaldības sistēmām. Tas pilnībā aizstāj dārgos, periodiskos pacelšanas testus.
• Pēcspriegotas betona konstrukcijas: Cīpslu spēka zudums pakāpeniski rodas šļūdes, saraušanās un atslābuma dēļ betona tiltos un kodolierobežošanas konstrukcijās. Iegultās gredzenveida slodzes šūnas atrodas virs enkura gultņa plāksnes. Viņi izseko ilgtermiņa spēku evolūciju. Šie dati tieši informē turpmākos lēmumus par atkārtotu spriedzi.
• Dam & Slope Enkuri: Akmens skrūves un šuvju enkuri stabilizē aizsprostu abatmentus un griež nogāzes. Tie ir būtiski drošības elementi. Ūdensizturīgs, korozijizturīgs JMZX-3XXXHAT ir lieliski piemērots ilgstošai uzraudzībai piesātinātas, apraktas vai iegremdētas augsnes apstākļos.
• Dzelzceļa un lielceļu būvniecība: Atbalsta sienās un augsnes naglu sienās tiek izmantotas pagaidu un pastāvīgas enkuru sistēmas. Šīm sistēmām nepieciešama precīza slodzes pārbaude pieņemšanas testēšanas un aktīvās apkalpošanas laikā. Dobais slodzes elements veic abus uzdevumus kā vienu uzstādītu vienību.
• Vēja torņa pamati: Tehniķiem ir jāpārbauda un jāuzrauga enkura skrūves iepriekšējais spriegums vēja turbīnas torņa pamatnes atlokos. Dobi slodzes elementi nodrošina tiešu, neuzbāzīgu mērījumu. Tiem nav nepieciešamas nekādas izmaiņas pašā enkura skrūvju sistēmā.
• Pacelšanas un celtņu sistēmas: Uz važām vai skavām piestiprinātas dobas šūnas mēra dinamiskās un statiskās slodzes smagajā celšanas iekārtā. Šajā industriālajā otrreizējā tirgū tiek augstu novērtēti kompaktie izmēri un digitālā izvade.

No sensora līdz informācijas panelim: dobu slodzes šūnu integrēšana pilnīgā SHM datu sistēmā

Viens dobs slodzes elements ir tikpat noderīgs kā datu sistēma, kas to ieskauj. Šie sensori ir jāintegrē pilnīgā, visaptverošā struktūras veselības uzraudzības sistēmā.

• Nolasīšana pēc pieprasījuma: Kingmach saderīgās vibrācijas stieples nolasīšanas ierīces parāda tiešās slodzes vērtības kiloņūtonos (KN). Viņi nolasa saglabātos kalibrēšanas koeficientus tieši no sensora atmiņas mikroshēmas. Darba vietā nav nepieciešamas ārējās papīra kalibrēšanas tabulas.
• Automatizēta datu iegūšana: Daudzkanālu datu reģistrētāji atbalsta kopnes vadu JMZX-3XXXHAT sensoru blokus. Tie piedāvā konfigurējamus aptaujas intervālus, trauksmes sliekšņus un attālās telemetrijas opcijas, piemēram, 4G, LoRa vai Ethernet. Tas nodrošina patiesu 24/7 bez uzraudzības masveida kabeļu blokus.
• Instrumentācijas kabeļi: Kingmach ekranēti VW kabeļi nevainojami saglabā signāla integritāti. Tie lieliski darbojas vairāku simtu metru garumā elektriski trokšņainās civilās būvniecības vidēs.
• Vizualizācijas programmatūra: Reāllaika programmatūras informācijas paneļi parāda slodzes tendences un temperatūras koriģētās vērtības. Tie rada automātiskus pārslodzes brīdinājumus un atvieglo vēsturisko tendenču analīzi. Tas tieši atbalsta konstrukcijas drošības novērtējumus un apkopes darbplūsmas.

Vienota ražotāja sensora, reģistrētāja un programmatūras norādīšana novērš programmaparatūras saderības riskus. Tas arī ievērojami vienkāršo starptautisku projektu tehniskā atbalsta eskalāciju.

Dobu slodzes elementu noteikšana un iegūšana: seši jautājumi, kas jāuzdod katram starptautiskajam pircējam

Starptautiskajām iepirkumu komandām ir vajadzīga objektīva sistēma, lai novērtētu Ķīnas sensoru ražotājus. Iegādājoties dobu slodzes elementu, jums vajadzētu uzdot sešus kritiskus jautājumus.

1. Vai sensoram ir izsekojams sertifikāts?
Jums ir jāpieprasa stingra atbilstība tādiem standartiem kā GB/T 13606-2007 un DL/T 269-2022. Trešās puses pārbaudīti sensori ievērojami samazina projekta apstiprināšanas berzi.

2. Vai kalibrēšana ir izsekojama tieši līdz ierīcei?
Kingmach dobais slodzes elements glabā kalibrēšanas konstantes iebūvētajā mikroshēmā. Tas novērš atkarību no papīra ierakstiem. Tas nodrošina vienkāršu lauka pārbaudi, izmantojot standarta nolasīšanas ierīci.

3. Kāds ir norādītais kalpošanas laiks?
Jums ir jāuzstāj uz formāli dokumentētu dizaina dzīves skaitli. Kingmach dobās slodzes celiņa 50 gadu projektētais kalpošanas laiks ir jākalpo kā līguma bāzes līnija, nevis tikai verbāla garantija.

4. Vai piegādātājs var pielāgot produktu?
Infrastruktūras projektiem bieži ir nepieciešami nestandarta urbuma diametri, specifiski jaudas diapazoni vai unikāli savienotāju veidi. Ražotājs ar spēcīgām iekšējām dizaina iespējām reaģēs dienās, nevis mēnešos.

5. Kā izskatās pēcpārdošanas atbalsts?
Meklējiet diennakts tehnisko palīdzības līniju ar vienas stundas sākotnējo atbildes laiku. Sarežģītas problēmas ir jāatrisina 48 stundu laikā. Šī atsaucība ir būtiska dzīvajiem infrastruktūras projektiem.

6. Vai piegādes laika grafiks ir līgumā nodrošināts?
Piegādātājam 48 stundu laikā jāpiedāvā noliktavā esošie standarta modeļi. Projekta mēroga pasūtījumiem ir nepieciešami stingri līgumie grafiki un regulāri ražošanas progresa atjauninājumi.

Pārliecības izvēle, nevis minējumi: jūsu lēmumu ietvars un nākamais solis

Dobi slodzes elementi būtiski pārveido kabeļa spēka uzraudzību. Tie aizstāj periodiskus, uzmācīgus testēšanas vingrinājumus ar nepārtrauktu, automatizētu drošības sistēmu. Jums ir jāievēro skaidra lēmumu pieņemšanas sistēma. Vispirms apstipriniet slodzes veidu un kopējo ietilpību. Otrkārt, izvēlieties pareizo akordu konfigurāciju. Treškārt, pārbaudiet precīzu urbuma diametru konkrētajai cīpslai vai enkuram. Ceturtkārt, apstipriniet savas hidroizolācijas un temperatūras prasības. Visbeidzot, integrējiet sensoru ar uzticamu datu reģistrētāju un vizualizācijas programmatūru.

Kingmach dobās slodzes kameras 50 gadu projektētais kalpošanas laiks nodrošina neticamu ilgtermiņa vērtību. Kopējās īpašumtiesību izmaksas ietver izvairīties no atkārtotas instalēšanas, atkārtotas kalibrēšanas un novērsto datu zudumu. Šīs ilgtermiņa izmaksas ir ievērojami zemākas nekā lētākas alternatīvas folijas tehnoloģijas. Ja neesat pārliecināts, kurš JMZX-3XXXHAT modelis atbilst jūsu projektam, varat kopīgot savas specifikācijas ar Kingmach inženieru komandu. Mēs sniegsim bezmaksas modeļa ieteikumu un pielāgotu cenu.

Vai plānojat vanšu tiltu vai enkura projektu? Saņemiet bezmaksas sensora ieteikumu + pielāgotu piedāvājumu no Kingmach inženieriem — atbilde 24 stundu laikā.
🔗 [ Saņemiet manu bezmaksas ieteikumu → ]
📧 [email protected]

FAQ

1. Kāda ir atšķirība starp dobu slodzes devēju un cieto slodzes devēju?

Dobajā slodzes šūnā ir centrālais urbums, kas ļauj tai pilnībā iziet cauri skrūvei vai kabelim, mērot spriegumu, reaģējot uz enkura plāksni. Cietajam slodzes elementam trūkst šī centrālā cauruma, un tas parasti mēra tiešu saspiešanu vai spriegojumu.

2. Kā uzstādīt dobu slodzes šūnu pēc nospriegotas cīpslas?

Pirms enkura galviņas un gultņa plāksnes piestiprināšanas jūs pārbīdiet gredzenveida sensoru tieši virs cīpslas vai enkura stieņa. Slodzes devējs ir droši nostiprināts starp betona konstrukciju un tērauda enkura bloku.

3. Vai dinamiskai slodzes mērīšanai var izmantot dobus slodzes elementus?

Vibrējošie vadu dobie slodzes elementi izceļas ar statiskām un lēnām mainīgām slodzēm, pateicoties fiziskajam laikam, kas nepieciešams stieples frekvences slaucīšanai. Augstfrekvences dinamiskām slodzēm parasti priekšroka tiek dota pretestības folijas vai pjezoelektriskiem slodzes elementiem.

4. Kādu kabeļa garumu atbalsta vibrācijas stieples dobais slodzes elements?

Tā kā tie izmanto frekvences izvadi, nevis sprieguma signālu, vibrācijas vadu sensori var viegli pārraidīt precīzus datus pa ekranētiem kabeļiem, kas pārsniedz 1000 metrus, bez signāla zudumiem vai kropļojumiem.

5. Kā vairāku akordu dizains uzlabo slodzes elementu precizitāti?

Vairāku akordu dizains vienmērīgi novieto vairākus neatkarīgus vibrējošus vadus ap slodzes devēja iekšējo apkārtmēru. Tādējādi tiek aprēķināti sprieguma mērījumi visā gredzenā, kas aktīvi novērš kļūdas, ko izraisa ārpus centra vai ekscentriska slodze.

6. Vai vienā uzraudzības sistēmā var apvienot dobās slodzes devējus ar vibrācijas stieples tenzometriem?

Jā. Dobi slodzes elementi un vibrācijas stieples deformācijas mērītāji bieži tiek integrēti vienā uzraudzības sistēmā. Slodzes mērītājs mēra pielikto spēku, bet deformācijas mērītājs mēra konstrukcijas deformāciju, nodrošinot papildu datus precīzākam veiktspējas novērtējumam.

7. Kāda ir atšķirība starp vairāku akordu un viena akorda konfigurācijām, un kad man vajadzētu izvēlēties katru?

Viena akorda konfigurācija mēra slodzi vienā noteiktā vietā un ir piemērota vienkāršai slodzes uzraudzībai. Vairāku akordu konfigurācija uzrauga slodzes vairākos elementos vai punktos, padarot to ideāli piemērotu sarežģītām konstrukcijām, kur slodzes sadalījums un līdzsvars ir kritiski svarīgi.

8. Kā pārbaudīt sensora ilgtermiņa stāvokli, nenoņemot uzstādīto ierīci?

Sensoru ilgtermiņa stāvokli var pārbaudīt, veicot regulāras nulles pārbaudes, vēsturisko datu tendenču analīzi, salīdzināšanu ar blakus esošajiem sensoriem un regulāru kabeļu un savienojumu pārbaudi. Šīs metodes palīdz noteikt iespējamās novirzes vai veiktspējas problēmas, nenoņemot sensoru no ekspluatācijas.

9. Kādus garantijas un atkārtotas kalibrēšanas pakalpojumus Kingmach piedāvā starptautiskā mērogā?

Kingmach atbalsta starptautiskos klientus ar tehniskām konsultācijām, uzstādīšanas norādījumiem, palīdzību nodošanā ekspluatācijā un pēcpārdošanas servisu visā projekta dzīves ciklā. Visām slodzes devām ir rūpnīcas kalibrēšanas dati un kvalitātes dokumentācija. Ilgtermiņa uzraudzības programmām Kingmach var nodrošināt kalibrēšanas verifikācijas atbalstu, veiktspējas novērtēšanas ieteikumus un tehnisko palīdzību, lai palīdzētu uzturēt mērījumu uzticamību. Ja nepieciešams, klienti var tieši sazināties ar inženieru komandu, lai saņemtu problēmu novēršanu, nomaiņas plānošanu un sistēmas optimizācijas atbalstu.

---

Autors Kingmach Engineering Team — atbalsta infrastruktūras projektus visā pasaulē kopš 2001. gada
