Izpratne par 9 slodzes elementu veidiem: inženierijas atlases rokasgrāmata

2026-06-08

Slodzes devēja veids nav produkta izvēle — tas ir inženiertehnisks lēmums

Tilta pāļu pamatos, tuneļu atbalsta sistēmās, dambju drošības projektos un dziļo pamatu bedru uzraudzībā izmaksas, izvēloties nepareizu sensoru pat vienu reizi, ievērojami pārsniedz ietaupījumu no zemākas iepirkuma cenas. Slodzes sensora izvēle nav tikai “kuru zīmolu pirkt”, bet gan “kurš fiziskais princips atbilst manai nesošajai struktūrai”. Šajā rakstā ir apskatīti deviņi Kingmach sensoru produkti, kas aptver gan vibrācijas stieples (VW), gan diferenciālā spiediena tehnoloģijas, lai palīdzētu inženieriem precīzi saskaņot aprīkojumu, pamatojoties uz faktiski izmērītajiem fiziskajiem parametriem, piemēram, koncentrētu spēku, sadalīto spriegumu, poru ūdens spiedienu un ūdens līmeni, un izvairītos no izplatītas kļūdas, izvēloties sensorus, kas tikai "izskatās līdzīgi".”

Produkta ātrā uzziņa (ātrais vietrādis)

Izmērītais fiziskais daudzums	Ieteicamais sensors	Galvenā tehnoloģija
Koncentrēts spēks — stienis/kabeļa caurums	Doba slodzes šūna JMZX-3XXXHAT	VW, vairāku virkņu gredzenveida struktūra
Koncentrēts spēks — tieša saspiešana	Cietais slodzes elements JMZX-35XXHAT	VW, vairāku virkņu cieta struktūra
Aksiālais spēks — stieņu/kabeļu ilgtermiņa uzraudzība	Aksiālais spēka mērītājs JMZX-38XXAT	VW, deformācijas izolācija
Aksiālais spēks — būvniecības posms	Veidņu aksiālā spēka mērītājs	VW, Konstrukcija-izturīgs
Sadalītais zemes spiediens	Zemes spiediena šūna JMZX-50XXAT / 51XXAT	VW, lielas platības spiedienu nesoša virsma
Poru ūdens spiediens — dziļais slānis	Pjezometrs JMZX-55XXHAT	VW, iegultais tips
Ūdens līmenis — vadu novērošanas caurule	Ūdens līmeņa mērītājs JMYC-67XXAD	Diferenciālais spiediens, RS485
Ūdens līmenis — bezvadu / attālā zona	Ūdens līmeņa mērītājs JMYC-67XXAWL	Diferenciālais spiediens, 4G

Sensing Technologies aiz diapazona

Divas atšķirīgas sensoru tehnoloģijas aptver šo visaptverošo deviņu produktu klāstu. Vibrācijas stieples (VW) tehnoloģija nodrošina pamatu visiem konstrukcijas spēka sensoriem un pjezometriem. VW sensora iekšpusē nospriegota tērauda stieple vibrē dabiskā frekvencē. Apkārtējā elastīgā elementa deformācija zem slodzes izmaina stieples spriegojumu, kas maina tā vibrācijas frekvenci. Šī izmērāmā frekvences un spēka attiecība veido mērījuma pamatu. VW tehnoloģija dominē ģeotehniskās un strukturālās veselības uzraudzības (SHM) lietojumos. Tā frekvences izvade joprojām ir pilnīgi imūna pret kabeļa pretestības izmaiņām, mitruma iekļūšanu un elektromagnētiskajiem traucējumiem (EMI). Šie precīzie apstākļi bieži padara nederīgus pretestības deformācijas sensorus apraktās, iegremdētās un ilgstošas lauka instalācijās.

Otrā saime izmanto diferenciālā spiediena sensora tehnoloģiju. Spiedienjutīga diafragma novirzās zem hidrostatiskā šķidruma spiediena. Iebūvētais CPU un 16 bitu AD pārveidotājs pārveido šo fizisko novirzi digitālā ūdens līmeņa vērtībā. Šī tehnoloģija ir ideāli piemērota atklāta ūdens līmeņa uzraudzībai. Ventilācijas kabeļa dizains novērš atmosfēras traucējumus, tāpēc sensors darbojas precīzi barometrisko izmaiņu klātbūtnē. Šie sensori izvada 4G bezvadu vai RS485 digitālos signālus bez uzraudzības atstātām attālinātām stacijām un nodrošina milimetru līmeņa izšķirtspēju ūdens līmeņa caurulēs. Vibrācijas stieples pjezometri vienkārši nav paredzēti, lai atbilstu šīm īpašajām atklātā ūdens veiktspējas prasībām. Galu galā pamattehnoloģija nodrošina platformu, bet projekta īpašā spēka konfigurācija nosaka precīzu nepieciešamo produkta veidu.

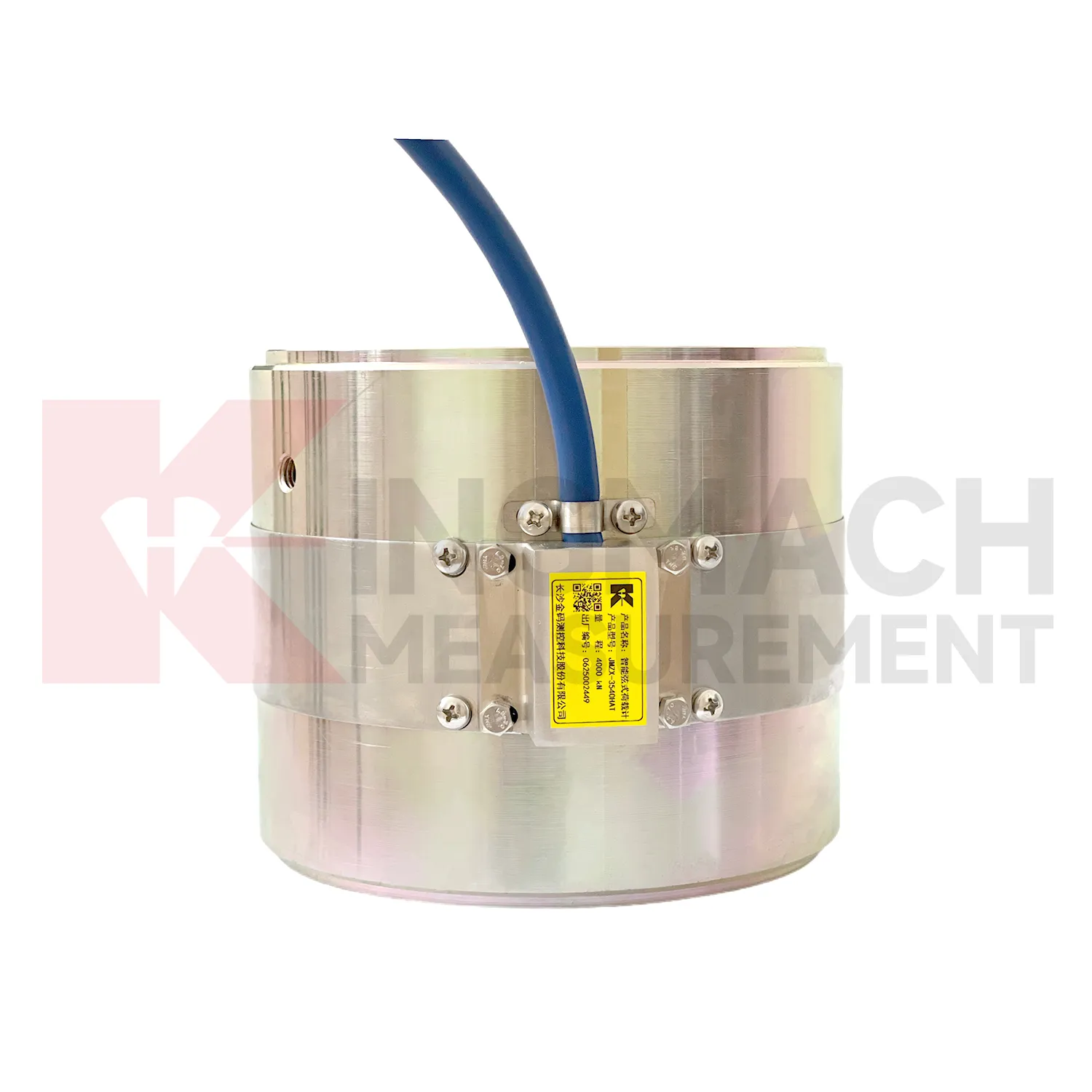

1. tips — cietā slodzes šūna: strukturālās saspiešanas ieliktnis

Cietā slodzes šūna tieši nes strukturālo slodzi, nevis tikai to uztver.

Slodzes ceļš: Spēks ieplūst sensora augšējā gultņa virsmā. Pēc tam spēks pārvietojas pa visu cietā elastīgā tērauda korpusa šķērsgriezuma laukumu. Visbeidzot, spēks iziet caur gultņa apakšējo virsmu.

Lietojumprogrammas: Inženieri izmanto šo tipu tilta balsta gultņu sēdekļa uzraudzībai un pāļu slodzes testēšanai. Pāļu testēšanā pilna testa slodze pilnībā iziet cauri šūnas korpusam. Tas kalpo arī hidrauliskā domkrata spēka pārbaudei pēcspriegošanas darbībās un pagaidu darbu kompresijas uzraudzībā.

Galvenās specifikācijas: Jauda svārstās no 1000 līdz 10 000 kN ar stingru izšķirtspēju 0,1 kN visā diapazonā. Modeļiem ir 3 stīgu konfigurācija zemākiem diapazoniem un 6 stīgu konfigurācija augstākiem diapazoniem. Darba temperatūra svārstās no -30°C līdz +80°C. Iekārta pieļauj pārslodzi no 300 līdz 400% no tās nominālās jaudas. Borta HAT mikroshēma saglabā kalibrēšanas koeficientus, automātiski koriģē temperatūru un saglabā 600 mērījumu ierakstus. Sensoram ir GB/T 13606-2007 sertifikāts.

Cietā robeža: šai šūnai ir stabils dizains bez centrālā urbuma. Lietotāji to nevar uzstādīt uz stieņa vai kabeļa, kam jāiziet cauri sensoram. Šīs pielāgošanas mēģinājums rada ekscentrisku slodzi, kas anulē visus reģistrētos mērījumus.

2. tips — doba slodzes kamera: cauruļu stieņa enkura monitors

Dobais slodzes elements nodrošina gredzenveida konstrukciju ar 50 gadu kalpošanas laiku.

Slodzes ceļš: Sensoram ir gredzenveida vai gredzenveida korpuss ar centrālo urbumu. Stienis, skrūve vai cīpsla iziet cauri šim urbumam, nekad nesaskaroties ar iekšējo sienu. Konstrukcijas uzgrieznis vai enkura plāksne atrodas tieši uz gredzenveida virsmas. Gredzena korpuss vienmērīgi saspiežas ap tā apkārtmēru, un vairāki VW akordi vidēji veido signālu visā gredzenā.

Lietojumprogrammas: Parasti lietojumi ietver iepriekš nospriegotu enkuru un klinšu skrūvju uzraudzību. Tas efektīvi mēra kabeļu spēku tiltos un atbalsta sienās. Inženieri paļaujas uz to, lai uzraudzītu dambju un hidroelektrostaciju enkura spēku. Tas ir ideāli piemērots esošo konstrukciju modernizācijas uzraudzībai, jo tam nav nepieciešama konstrukcijas elementa demontāža.

Galvenās specifikācijas: Standarta jauda ir no 500 līdz 8000 kN, lai gan joprojām ir pieejami pielāgoti modeļi. Tas izmanto 3 akordu līdz 6 akordu mērīšanas konfigurāciju. Projektētais kalpošanas laiks ir 50 gadi. Šī ilgmūžība ir atkarīga no daudzpakāpju stabilitātes apstrādāta elastīga tērauda korpusa, īpaši augstas stiprības VW stieplēm un starptautiskā standarta enkuru metināšanas. Borta HAT mikroshēma aktīvi saglabā 800 mērījumu ierakstus. Tam ir dubultā sertifikācija saskaņā ar GB/T 13606-2007 un DL/T 269-2022. Pēdējais ir hidrotehniskais standarts, kas ir stingri obligāts dambja un hidroenerģijas projektu atbilstībai.

Cietā robeža: Gredzenveida ģeometrijai ir nepieciešams pareiza izmēra caurejošs stienis. Dobu elementu ievietošana plakanā kompresijas kaudzē bez caurlaides rada nevienmērīgu sprieguma lauku un rada ļoti neuzticamus rādījumus.

4. 3. tips — aksiālā spēka slodzes mērītājs: kabeļa un statņa spēka mērīšana laika gaitā

Aksiālais spēka mērītājs aizņem atšķirīgu mērījumu nišu starp cietajām un dobajām šūnām.

Slodzes ceļš: Sensors tieši piestiprinās pie iegarena konstrukcijas elementa vai nofiksējas ap to. Tas aktīvi mēra aksiālā spēka komponentu gar elementa primāro asi. Dizains apzināti izolē aksiālo spēku no jebkura lieces momenta. Standarta kompresijas šūna nevar nodrošināt šo kritisko izolācijas iespēju.

Lietojumprogrammas: Tas nodrošina ilgstošu kabeļu spēka uzraudzību vanšu tiltos, piekārtajos tiltos un progresīvās slīpuma stabilizācijas sistēmās. Tas uzrauga statņu un atsaites spēku atbalsta sienās un dziļos izrakumos. Tas arī nosaka pirmssprieguma atslābināšanos un slodzes pārdali ar kabeļiem atbalstītās konstrukcijās visā to ekspluatācijas laikā.

Galvenās specifikācijas: Sensors izmanto vibrācijas stieples sensoru, kas savienots pārī ar iebūvēto HAT viedo mikroshēmu. Pircēji var izvēlēties vai nu parastās VW izejas, vai viedās RS485 digitālās izejas variantus. Izvēle vienkārši ir atkarīga no kabeļa garuma un no tā, vai vietne izmanto automatizētu datu vākšanu.

Kāpēc šim veidam ir nozīme: Uz kabeļiem balstītās konstrukcijās pakāpeniska slodzes pārdale, ko izraisa kabeļu nogurums vai enkura nolietošanās, paliek neredzama ikdienas vizuālajā pārbaudē. Aksiālā spēka mērītājs ģenerē kvantitatīvus tendenču datus. Šie dati precīzi informē inženierus, kad kabelis tuvojas nomaiņas slieksnim gadus pirms redzamu defektu parādīšanās konstrukcijā.

5. 4. tips — viedais veidņu aksiālais spēka mērītājs: būvniecības fāzes slodzes drošība

Viedais veidņu aksiālā spēka mērītājs kalpo pavisam citam projekta posmam un lietotāja profilam.

Slodzes ceļš: Tas izmanto identisku aksiālā spēka mērīšanas principu kā JMZX-38 modelim. Tomēr inženieri optimizēja šo versiju īpaši pagaidu veidņu balstiem, stiprinājumiem un viltus. Vietnes komandas uzstāda un noņem sensoru atkārtoti, kad būvniecība pakāpeniski virzās uz priekšu dažādos stāvos vai sadaļās.

Lietojumprogrammas: Tas nodrošina aktīvu betona veidņu balstu slodzes uzraudzību lielāko liešanas laikā. Tas nodrošina stiprinājuma spēka uzraudzību dziļos izrakumos, kas atrodas blakus neaizsargātām esošām konstrukcijām. Tas arī nodrošina būtisku viltus uzraudzību tiltiem un paaugstinātām konstrukcijām to būvniecības posmā.

Kāpēc būvniecības fāzes uzraudzība ir svarīga: Veidņu un viltus neveiksmes ir viens no biežākajiem nāvējošās konstrukcijas sabrukšanas cēloņiem ēkas būvniecības laikā. Reāllaika aksiālā spēka dati atbalsta balstos uzreiz identificē bīstamu slodzes pārdali. Šī bīstamā pārdale bieži rodas no nevienmērīga betona novietojuma, blakus esošās smagās celtņa slodzes vai pēkšņas pamatnes nosēšanās. Sensors atklāj šīs anomālijas krietni pirms struktūra sasniedz katastrofālas atteices slieksni.

Galvenā priekšrocība: Ražotājs ir īpaši izstrādājis šo sensoru neticami ātriem uzstādīšanas cikliem un īpaši izturīgai darbībai aktīvās būvlaukumos. Viedā HAT izvade droši nodrošina reāllaika attēlojumu tieši uz vietas, neprasot īpašu datu reģistrētāju sistēmu.

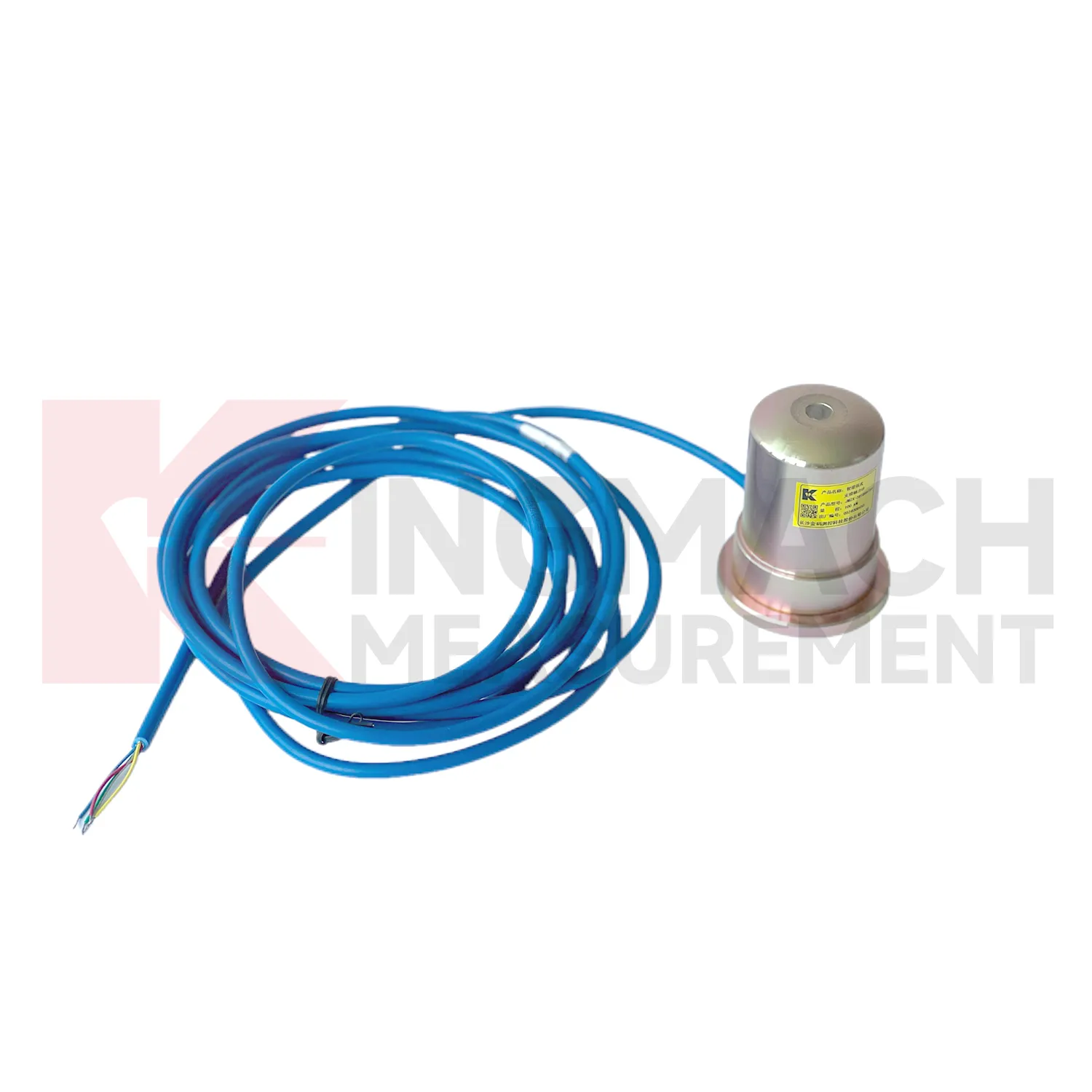

Viedais veidņu aksiālais spēka mērītājs ģeogrāfiskajai atrašanās vietai

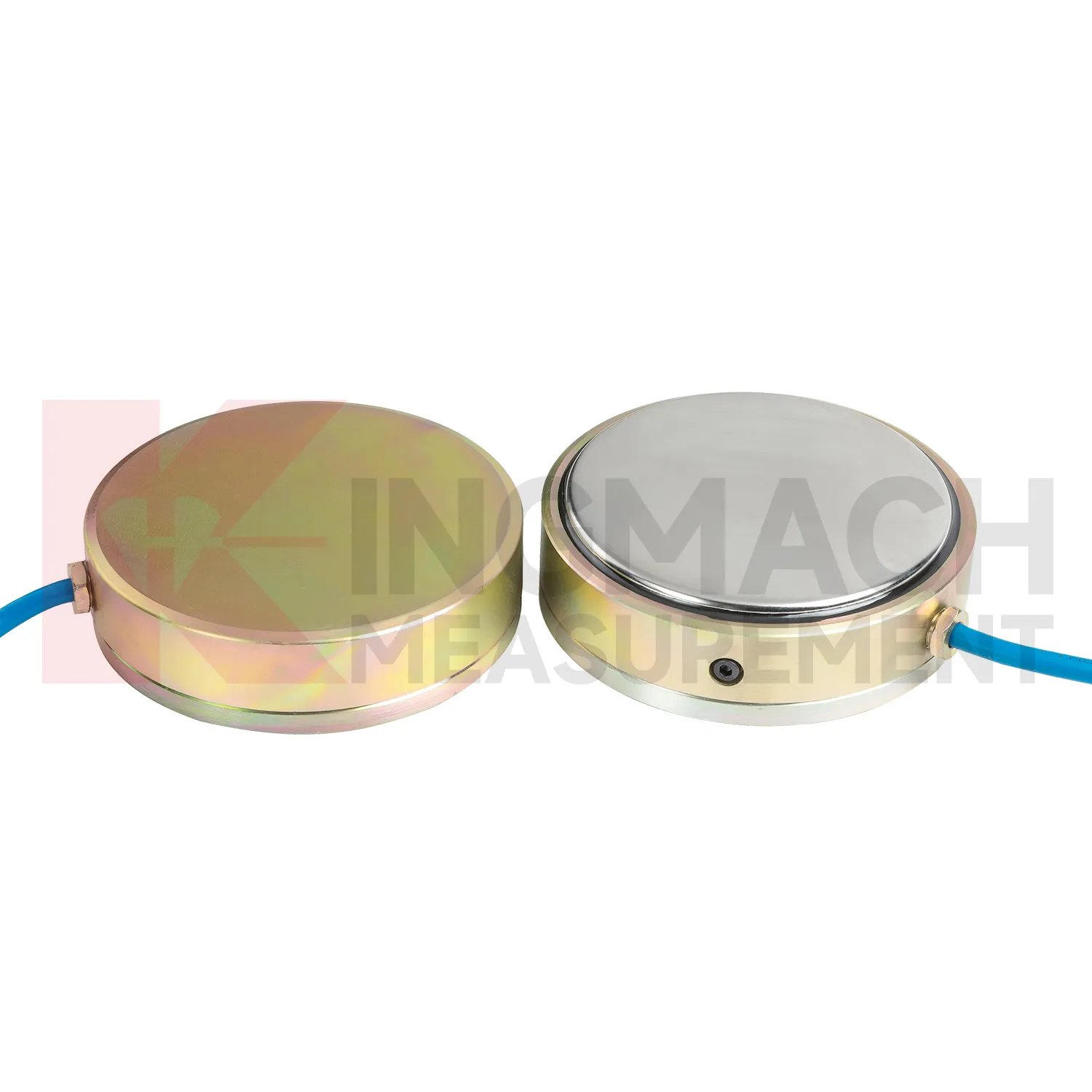

6. 5. tips — zemes spiediena šūna: sadalītā augsnes kontakta sprieguma mērīšana

Zemes spiediena šūnas atrisina sarežģītu mērījumu problēmu, ko nevar atrisināt neviens cits sensora tips.

Mērīšanas problēma: Augsne pieliek sadalītu kontakta spriegumu pa plašu virsmu, nevis darbojas kā atsevišķa punktveida slodze. Parastā slodzes devējs, kas novietots vienā punktā, precīzi nolasa tikai ļoti lokalizēto spriegumu. Šis lokālais rādījums var būt ievērojami augstāks vai zemāks par patieso vidējo konstrukcijas slodzi. Zemes spiediena šūnai ir īpaši liela plakana virsma. Šī lielā seja efektīvi nosaka sprieguma koncentrāciju, ko izraisa nopietnas daļiņu izmēra izmaiņas, blīvējuma nevienmērība un nejauša agregātu klasterizācija.

Divi varianti:

JMZX-50XXAT kalpo kā standarta modelis. Tas aktīvi uzrauga atbalsta sienas, pazemes konstrukcijas, tuneļu apšuvumus, uzbērumus un pamatu plātnes. Tas precīzi mēra, kā augsne vai pildījuma materiāls noslogo konstrukciju visā uzraudzības darbības laikā.

JMZX-51XXAT kalpo kā liels modelis, kas paredzēts lielas slodzes lietojumiem. Inženieri izvieto šo modeli lielākos aizsprostu uzbērumos, liela diametra kesonos un smagi noslogotās konstrukcijas aizpildīšanas zonās. Šajās ekstremālās vidēs standarta šūnas sejas laukums ievērojami nepietiekami atspoguļo patieso sprieguma sadalījumu dziļumā.

Viedais bankomāta sufiksa variants: Šajā variantā ir iebūvēta HAT mikroshēma pilnībā automatizētai temperatūras korekcijai un uzticamai digitālajai izvadei. Šī tehnoloģija joprojām ir absolūti nepieciešama dziļi ieraktām šūnām, kurām nepieciešams ilgs kabeļa garums. Tas ir ļoti svarīgi arī vietās, kur ir augsts EMI no smagiem atūdeņošanas sūkņiem vai aktīvām rakšanas iekārtām.

Kritiska instalēšanas piezīme: Tehniķiem ir skaidri jāorientē šūnas virsma perpendikulāri primārajam galvenajam sprieguma virzienam. Nepareizā leņķī uzstādīta šūna mēra nebūtisku sprieguma komponentu, nevis īpašo spriegumu, ko projektētājs plānoja uzraudzīt. Šī kļūda joprojām ir viena no visbiežāk sastopamajām zemes spiediena elementu nepareizas pielietošanas kļūdām šajā jomā.

7. 6. tips — šķidruma spiediena kontrole: pjezometrs un ūdens līmeņa mērītāji

Ūdens un poru spiediens darbojas kā fiziskie spēki uz laukuma vienību. To mērīšana būtībā ir slodzes šūnu mērījums, kas tiek piemērots tieši šķidrai videi. Šis process balstās uz identisku fizisko principu, bet izmanto atšķirīgu elastīgo elementu un atšķirīgu sensora ģeometriju.

A apakštips — viedais vibrācijas stieples pjezometrs (JMZX-55XXHAT): Šis instruments mēra poru ūdens spiedienu un dinamisku gruntsūdens augstumu urbumos un stāvvados, izmantojot pārbaudītu VW sensoru. Inženieri to izstrādā pastāvīgai iegultai instalācijai dziļi ģeotehniskos veidojumos, piemēram, dambju pamatos, uzbērumos, nogāzēs un tuneļu apvērsumos. Tam ir iebūvēta HAT mikroshēma ar automātisku temperatūras kompensāciju un RS485 digitālo izvadi. Šī ir absolūtā primārā izvēle, kad komandas ieraks vai iegremdē sensoru pastāvīgi vietā, lai veiktu monitoringu gadiem vai pat gadu desmitiem. Pieaugošais poru spiediens bieži darbojas kā agrākais izmērāmais katastrofālas nogāzes nestabilitātes vai aizsprosta pamatu bojājuma priekštecis. Šis kritiskais brīdinājums parādās datos dienas vai nedēļas pirms jebkādas redzamas virsmas deformācijas.

kas ir Smart Vibrating Wire Piezometer Viedie pjezometri

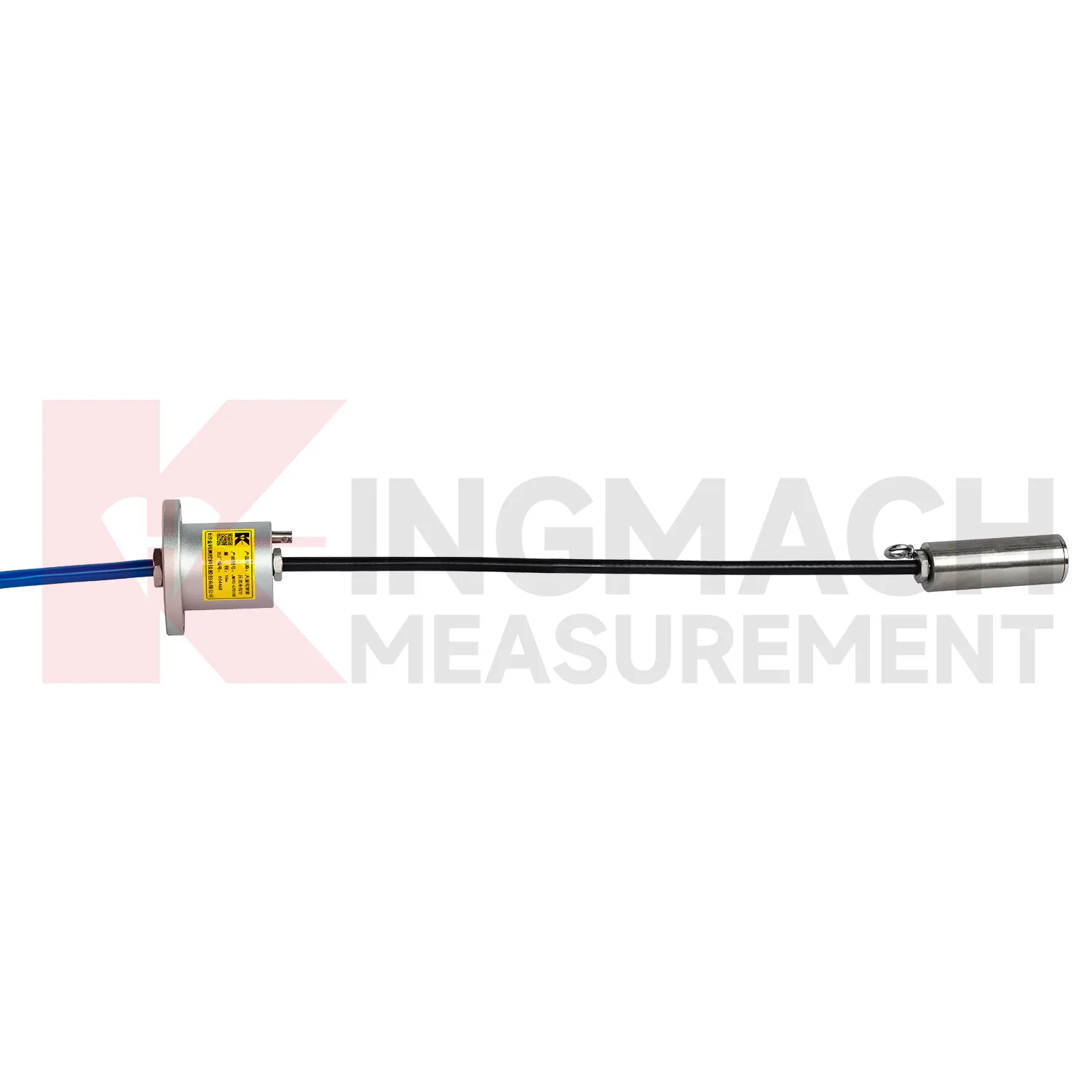

B apakštips — plaša diapazona viedais diferenciālā spiediena ūdens līmeņa mērītājs (JMYC-67XXAD): Šis īpaši specializētais sensors mēra dziļas noplūdes spiedienu un precīzu ūdens līmeni. Komandas to uzstāda iepriekš uzstādītās pjezometra caurulēs, spiediena samazināšanas cauruļu izejās un mīksto pamatu urbumos. Tajā tiek izmantota uzlabota diferenciālā spiediena tehnoloģija, kas savienota pārī ar ventilējamu kabeli. Tā kompaktie izmēri φ24 mm × 71,5 mm nodrošina, ka tas ir pietiekami mazs, lai to varētu vienmērīgi nolaist jebkurā standarta novērošanas mēģenē. Tas nodrošina izcilu 0,1 mm izšķirtspēju un 0,2% FS precizitātes vērtējumu. Tas darbojas ar RS485 digitālo izeju (DC 9-24V) un darbojas temperatūras diapazonā no –20°C līdz +80°C. Inženieri izvēlas šo modeli, ja instalācijai ir stingri nepieciešama zem milimetra ūdens līmeņa izšķirtspēja caurulē un vietnei jau ir vadu jauda kopā ar RS485 datu infrastruktūru.

C apakštips — integrēts plaša diapazona diferenciālā spiediena ūdens līmeņa mērītājs ar 4G (JMYC-67XXAWL): Šis modelis ir vispiemērotākais autonomās lauka izvietošanas variants. Tas nemanāmi integrē 4G bezvadu DTU, lielas ietilpības 3,6 V/38 Ah neuzlādējamu litija akumulatoru un īpašu mobilās lietotnes displeju ļoti kompaktā 85 mm × 85 mm × 106 mm ierīcē. Tas nodrošina uzticamu 1 mm izšķirtspēju un stingru ±0,1% FS precizitāti. Tam ir oficiāls sertifikāts atbilstoši GB/T 11828.2-2022 standartiem. Akumulatora darbības laiks agresīvi aptver no 5 mēnešiem ar ātru 20 minūšu intervālu līdz krietni vairāk nekā 3 gadiem ar 6 stundu intervālu. Tā ir lieliska izvēle bez uzraudzības atstātām hidroloģiskā monitoringa stacijām, attālinātai rezervuāru uzraudzībai un plašiem virszemes/gruntsūdeņu novērošanas tīkliem, kur tradicionālā elektrotīkla un kabeļu infrastruktūra joprojām nav pieejama.

Produktu izvēles lēmumu tabula

Atlases nosacījums / Projekta prasība	Ieteicamais modelis	Ieteikuma iemesls	Modeļi nav ieteicami un iemesls
Nepieciešams uzraudzīt poru ūdens spiedienu augsnē	JMZX-55XXHAT	Vibrācijas stieples pjezometrs ir īpaši izstrādāts poru ūdens spiediena uzraudzībai mīkstos augsnes pamatos, dziļās augsnes masās, aizsprostos un līdzīgos lietojumos.	JMYC-67XXAD / JMYC-67XXAWL galvenokārt ir paredzēti ūdens līmeņa vai šķidruma līmeņa mērīšanai, nevis tipiskai poru spiediena kontrolei.
Jāuzrauga aizsprosta nosūkšanās spiediens, pacelšanas spiediens vai ūdens spiediens spiediena samazināšanas cauruļu izejās	JMZX-55XXHAT	Piemērots, lai uzraudzītu aizsprostu pretsūces veiktspēju, sūcošanos ap aizsprostiem, noplūdes apstākļus un spraugas līnijas.	Diferenciālā spiediena ūdens līmeņa mērītāji var izmērīt ūdens līmeni, taču tie ir mazāk piemēroti nekā vibrācijas stieples pjezometri inženiertehniskajai noplūdes spiediena kontrolei.
Nepieciešams izmērīt ūdens līmeņa izmaiņas pjezometra caurulēs, un ir pieejama esošā datu ieguves sistēma	JMYC-67XXAD	RS485 izvade un 0,1 mm ūdens līmeņa izšķirtspēja ļauj viegli integrēt esošās automatizētās uzraudzības sistēmās.	Var izmantot arī JMYC-67XXAWL, taču tā integrētās 4G un akumulatora funkcijas var būt liekas, ja jau pastāv barošanas un datu iegūšanas sistēmas.
Nepieciešams milimetru līmeņa ūdens līmeņa monitorings	JMYC-67XXAD vai JMYC-67XXAWL	JMYC-67XXAD piedāvā 0,1 mm izšķirtspēju, savukārt JMYC-67XXAWL piedāvā 1 mm izšķirtspēju. Abi var atbilst milimetru līmeņa uzraudzības prasībām.	JMZX-55XXHAT var izmērīt ūdens līmeņa izmaiņas dažos lietojumos, taču tā galvenais mērķis ir noplūdes spiediena / poru spiediena uzraudzība.
Nepieciešama augstāka ūdens līmeņa izšķirtspēja	JMYC-67XXAD	Ūdens līmeņa izšķirtspēja ir 0,1 mm, augstāka par JMYC-67XXAWL 1 mm izšķirtspēju.	JMYC-67XXAWL ir 1 mm izšķirtspēja, piemērota standarta milimetra līmeņa attālinātai ūdens līmeņa uzraudzībai.
Nepieciešama attāla bezvadu pārraide, kur kabeļi ir neērti	JMYC-67XXAWL	Iebūvētais 4G DTU novērš nepieciešamību pēc ārējā komunikācijas moduļa.	JMYC-67XXAD izmanto RS485, un tam ir nepieciešams ārējs datu reģistrētājs vai sakaru vārteja.
Vietnei nav tīkla strāvas vai stabila ārējā barošanas avota	JMYC-67XXAWL	Iebūvēts 3,6 V / 38 Ah litija akumulators ar mazjaudas dizainu.	JMYC-67XXAD nepieciešams ārējs līdzstrāvas 9–24 V barošanas avots.
Jāizbūvē bez uzraudzības atstāta hidroloģiskā monitoringa stacija	JMYC-67XXAWL	Iebūvētais akumulators, 4G sakari un mobilās lietotnes reāllaika displejs padara to piemērotu uzraudzībai ārpus telpām bez uzraudzības.	JMYC-67XXAD ir nepieciešams atbalsta datu ieguves aprīkojums, barošanas avots un sakaru ierīces.
Nepieciešams izveidot savienojumu ar esošu RS485 automatizēto uzraudzības sistēmu	JMYC-67XXAD	Standarta RS485 digitālā izeja ir ērta tīkla izveidei un sistēmas integrācijai.	JMYC-67XXAWL galvenokārt izmanto 4G sakarus un nav paredzēts galvenokārt RS485 kopnes izvietošanai.
Nepieciešama ilgstoša iestrādāšana mīkstās augsnes pamatos vai aizsprostu korpusos	JMZX-55XXHAT	Vibrējošā stieples struktūra ir piemērota ilgstošai iegultai novērošanai, ar spēcīgu prettraucējumu spēju un labu stabilitāti.	JMYC-67XXAD / JMYC-67XXAWL ir vairāk piemēroti ūdens līmeņa caurulēm, pjezometra caurulēm vai šķidruma līmeņa ierīcēm.
Nepieciešams kompakts sensors, kas uzstādīts ūdens līmeņa caurulē	JMYC-67XXAD	Kompakts izmērs: φ24 mm × 71,5 mm.	JMYC-67XXAWL ir lielāka integrēta struktūra, 85 mm × 85 mm × 106 mm.
Nepieciešama reāllaika ūdens līmeņa apskate, izmantojot mobilo lietotni	JMYC-67XXAWL	Produkta lapā ir norādīts atbalsts ūdens līmeņa rādīšanai reāllaikā, izmantojot mobilo lietotni.	Lai izpildītu šo funkciju, JMYC-67XXAD ir nepieciešama ārēja platforma vai sistēma.
Nepieciešams rentabls viena punkta ūdens līmeņa sensors, kas savienots ar esošo sistēmu	JMYC-67XXAD	Esošā sistēma var nodrošināt sakarus un strāvas padevi kā sensora tipa izstrādājumu, kas var samazināt kopējās izmaksas.	JMYC-67XXAWL integrē 4G un akumulatoru, padarot to piemērotāku neatkarīgām stacijām, bet, iespējams, dārgāku.
Nepieciešams ūdens līmeņa mērītājs ar pilnu tālvadības pārraides iespēju	JMYC-67XXAWL	Integrē sensoru, datu ieguvi, saziņu un akumulatora enerģiju vienā vienībā.	JMYC-67XXAD ir RS485 sensors, un tam ir nepieciešams ārējs iegūšanas un sakaru aprīkojums.

Lielākajās aizsprostu drošības programmās inženieru komandas regulāri izvieto visus trīs šķidruma spiediena veidus vienlaikus. Viņi ievieto VW pjezometrus dziļi pamatu šuvju aizkarā. Viņi droši uzstāda RS485 ūdens līmeņa mērītājus pārbaudes galerijas pjezometra caurulēs. Visbeidzot, tie precīzi novieto 4G ūdens līmeņa mērītājus virszemes rezervuāra mērītāju stacijās. Katrs atsevišķais sensors apkalpo ļoti specifisku mērījumu punktu tajā pašā visaptverošajā drošības uzraudzības tīklā.

8. Tradicionālā pret viedo CEPURĒT: lēmums jebkura veida ietvaros

Katrs iepriekš minētais VW modelis ir pieejams gan parastajā, gan uzlabotajā viedajā HAT variantā.

Parastā VW izeja rada neapstrādātu frekvences signālu. Šim neapstrādātajam signālam absolūti nepieciešama ārēja nolasīšanas ierīce vai īpašs datu reģistrētājs, lai rūpīgi pārveidotu frekvenci izmantojamās inženierijas vienībās. Tas piedāvā viszemākās sākotnējās vienības izmaksas un vairāku gadu desmitu laikā pierādītu uzticamību. Tā ir pareizā izvēle nelielam sensoru skaitam, īsiem kabeļu garumiem un vecākām vietām, kurām jau ir VW nolasīšanas infrastruktūra.

Smart HAT izvade izmanto iebūvētu mikroshēmu, kas nodrošina pilnībā kalibrētas RS485 digitālās vērtības tieši lietotājam. Tas novērš jebkādu vajadzību pēc starpposma signāla kondicionēšanas. Temperatūras kompensācija notiek automātiski. Borta krātuve efektīvi buferē kritiskos datus, ja galvenā reģistrētāja savienojums pazūd vai tiek pārtraukts. Tā ir pareizā izvēle lieliem sensoru blokiem, kas pārsniedz 20 instrumentus. Par piemēru ņemot projektu ar 50 sensoriem 10 gadu laikā, Smart HAT risinājums, salīdzinot ar tradicionālo autonomo sistēmu, var sasniegt aptuveni 30–40% ietaupījumu kabeļu un datu reģistrētāju kanālos, par aptuveni 50% samazināt uzturēšanas un ceļa izmaksas un par 20–25% zemākas kopējās dzīves cikla izmaksas. pasliktina standarta analogos VW signālus.

Diferenciālā spiediena ūdens līmeņa mērītāji JMYC sērijā ir gudri. Šiem specializētajiem instrumentiem nav parastu variantu. JMYC-67XXAD izvada standarta RS485 vadu automatizētām sistēmām. JMYC-67XXAWL izvada uzticamu 4G, kas nodrošina pilnīgu bezvadu izvietošanu bez uzraudzības. Izvēle starp tiem ir stingri atkarīga no vietnes infrastruktūras, nevis galvenā sensora iespējām.

Lai gan viedie sensori maksā vairāk par vienu vienību, tie krasi samazina kopējās īpašumtiesību izmaksas. Tie samazina nepieciešamo datu reģistrētāja kanālu skaitu, vienkāršo sarežģītu elektroinstalāciju un agresīvi samazina apkopes apmeklējumu biežumu. Standarta 50 sensoru aizsprostu uzraudzības sistēmā ilgtermiņa dzīves cikla izmaksu ietaupījumi 10 gadu programmā parasti par ļoti ievērojamu rezervi pārsniedz sākotnējo avansa piemaksu.

Pareizo veidu nosaka spēks, nevis katalogs

Katrs no deviņiem atšķirīgajiem produktiem šajā visaptverošajā klāstā pastāv, jo reālos inženiertehniskos projektos pastāv ļoti specifiska spēka konfigurācija. Pareizais veids nekad nav tikai produkta izvēle; tā joprojām ir absolūta ģeometriska nepieciešamība. Nopietnās strukturālās uzraudzības programmās vienlaikus tiek izmantoti trīs līdz pieci dažādi veidi. Pilnīgam konstrukcijas drošības attēlam pēc būtības ir nepieciešami vairāki mērījumu parametri, nevis tikai vairāki tāda paša veida sensoru dublikāti.

Vai esat jau identificējis savu nesošās konstrukcijas veidu?

[ Skatīt cietās / dobās slodzes šūnas ] · [ Skatiet aksiālo slodzes elementu sēriju ] · [ Skatīt zemes spiediena / pjezometru sēriju ] · [ Skatiet ūdens līmeņa uzraudzības sistēmas ] · [ Sazinieties ar Kingmach tehnisko konsultantu → ]

FAQ

1. Kas notiek, ja uz enkura stieņa izmantoju cieto slodzes elementu?

Jūs nevarat efektīvi uzstādīt cieto slodzes elementu uz nepārtraukta caurlaides stieņa, jo tam pilnībā trūkst centrālā urbuma. Mēģinot to pielāgot, tiks ieviesta nopietna ekscentriska slodze, kas uzreiz anulē visus konstrukcijas mērījumus.

2. Kāpēc man vajadzētu izvēlēties viedo HAT slodzes šūnu, nevis parasto VW modeli?

Smart HAT modeļi nodrošina pilnībā kalibrētu RS485 digitālo izvadi un automātisku temperatūras kompensāciju. Tie ievērojami samazina datu reģistrētāju kanālu skaitu un krasi samazina ilgtermiņa uzturēšanas izmaksas lieliem, automatizētiem uzraudzības blokiem.

3. Ar ko zemes spiediena devējs atšķiras no standarta slodzes elementa?

Atšķirībā no standarta slodzes elementa, kas stingri mēra izolētu punktu slodzi, zemes spiediena elementam ir masīva plakana virsma. Šī lielā virsma veiksmīgi izlīdzina sadalīto augsnes saskares spriegumu un pilnībā novērš neprecīzus rādījumus, ko izraisa nejauša agregātu klasterizācija.

4. Kad man vajadzētu izmantot 4G diferenciālā spiediena ūdens līmeņa mērītāju?

Jums noteikti vajadzētu izvietot 4G vienību (JMYC-67XXAWL) attālās, bez uzraudzības atstātās hidroloģiskās uzraudzības stacijās vai attālās rezervuāru novērošanas vietās. Tas darbojas lieliski, ja standarta tīkla jauda un vadu kabeļu infrastruktūra nav pilnībā pieejama.

5. Vai vibrācijas stieples slodzes elementi ir piemēroti ilgstošai iegultai uzraudzībai?

Jā. Vibrējošie vadu slodzes elementi nodrošina ļoti izturīgu uz frekvenci balstītu izvadi, kas droši ignorē ārkārtēju mitrumu, agresīvu EMI un garas kabeļa pretestības izmaiņas. Tie ir augstākais standarts pastāvīgām, gadu desmitiem ilgām ģeotehniskajām instalācijām.

6. Kādus datu iegūšanas protokolus atbalsta Kingamach sensori?

JMZX-HAT sērija atbalsta RS485 (Modbus RTU) un SDI-12 protokolus, nodrošinot tiešu integrāciju ar galvenajām SCADA sistēmām, CSI platformām un datu reģistrētājiem. Liela attāluma lietojumiem, piemēram, aizsprostu uzraudzības projektiem, ir ieteicama uz RS485 kopne balstīta izvietošana.

7. Dambja projektā bieži vien ir nepieciešami vairāku veidu sensori vienlaikus. Kā datu ieguvi var apvienot?

Kingmach nodrošina vairāku protokolu vārtejas, kas var integrēt dažādus sensoru signālus. Vibrācijas vadu (VW) un RS485 signālus var pārveidot par 4G vai Ethernet izejām un pārsūtīt uz mākoņa platformu, ļaujot skatīt visus uzraudzības parametrus vienā vienotā saskarnē.
