Kā darbojas vibrācijas stieples deformācijas mērītāji? Principi un pielietojumi

Runājot par inženiertehnisko drošības uzraudzību, jāņem vērā, ka visas izmaiņas virsmas līmenī var nebūt pamanāmas. Pirms parādās plaisas, pārvietojumi vai citi bojājumi, jau var būt pazīmes, ka tilta sija ir pakļauta neparastam spriegumam, dambja daļa reaģē neparasti vai tuneļa apšuvums ir pakļauts slodzes izmaiņām. Projektā ieinteresētajām pusēm, tostarp projektu īpašniekiem, konstruktoriem, konsultantiem un integrācijas speciālistiem, ir svarīgi šīs izmaiņas pamanīt agri.

Tieši tāpēc spriedzes uzraudzība ir tik svarīga civilajā inženierijā. Spriedzes daudzums materiālā, kas atbilst pagarinājumam un saspiešanai, atklāj tā veiktspēju, pakļaujot to slodzēm. Daudzos gadījumos vibrācijas stieples deformācijas mērītāji ir izrādījušies viens no uzticamākajiem instrumentiem šajā jomā.

No tiltiem un dambjiem līdz nogāzēm, ēkām, tuneļiem, vēja torņiem, pazemes darbiem un transporta infrastruktūrai, vibrācijas stieples tehnoloģija tiek plaši izmantota, ja ir svarīga stabilitātes un izturības uzraudzība. Sazinieties ar mums, lai iegūtu plašāku informāciju par to, kā darbojas vibrācijas stieples tenzometri, kāpēc tie tiek novērtēti inženiertehniskajos projektos un kur tos parasti izmanto. Mēs ieviešam arī virsmas montāžas risinājumu konstrukcijas uzraudzības projektiem.

Kāpēc vibrācijas stieples deformācijas monitorings tiek plaši izmantots būvniecības jomā?

Lielos infrastruktūras projektos uzraudzības apstākļi bieži ir sarežģīti. Sensori var tikt pakļauti āra laikapstākļiem, temperatūras izmaiņām, mitrumam, putekļiem, vibrācijai un ilgiem ekspluatācijas periodiem. Šādās vidēs inženieri ne tikai meklē sensoru, kas darbojas laboratorijā. Viņiem ir nepieciešama noteikšanas metode, kas var nodrošināt stabilus datus laika gaitā reālos lauka apstākļos.

Tas ir viens no galvenajiem iemesliem, kāpēc vibrovadu tehnoloģija tiek tik plaši izmantota inženiertehniskajā drošības uzraudzībā.

Vibrējošo vadu sensoru mērīšanas tehnika uzrāda labāku ilgtermiņa stabilitāti, mērījumu precizitāti un mērījumu konsekvenci nekā citas mērīšanas metodes. Sistēma vislabāk darbojas ilgstošiem uzraudzības periodiem, kuriem ir nepieciešama vienmērīga izvade vairākus mēnešus vai vairākus gadus, nevis īsus testēšanas intervālus.

Šīs sistēmas uzticamība, kas nodrošina būtiskas pārraudzības funkcijas tiltiem, dambjiem, stiprinājuma sistēmām, tuneļiem, vēja torņiem un pazemes darbiem. Projektiem ir nepieciešami monitoringa dati, kas ļauj veikt drošības novērtējumu, tendenču analīzi un apkopes plānošanu visā konstrukcijas kalpošanas laikā.

Kas ir vibrācijas stieples deformācijas mērītājs?

Vibrējošs stieples stiepes mērītājs darbojas kā deformācijas mērīšanas sensors, kas nosaka stieples spriegojuma izmaiņas, lai noteiktu deformācijas līmeni.

Sensorā ir vads, kas stiepjas starp diviem nemainīgiem punktiem. Sensora korpuss pārraida jebkuru deformāciju, kas rodas uz uzraudzīto struktūru. Šī procesa dēļ stieples spriegojums tiek mainīts. Vadu vibrācijas frekvence mainās atkarībā no stieples sprieguma, kā rezultātā rodas struktūras deformācija, izraisot sinhronizētu frekvences nobīdi.

Pēc tam šo frekvenci var izmērīt ar nolasīšanas ierīci vai datu reģistrētāju un pārveidot par inženiertehniskajiem datiem analīzei.

Vienkārši izsakoties, vibrējošs stieples deformācijas mērītājs pārvērš struktūras kustību frekvences signālā, ko var izmantot, lai uzraudzītu ar stresu saistītu uzvedību. Sistēma kļūst būtiska inženiertehniskiem projektiem, kuriem nepieciešami ilgtermiņa, precīzi un uzticami deformācijas mērījumi.

Kā darbojas vibrācijas stieples deformācijas mērītāji?

Sistēmas darbības princips prasa soli pa solim demonstrēšanu pilnīgai izpratnei.

1. Notiek strukturāla deformācija

Tilta elements, tērauda balsts, betona virsma, tuneļa apšuvums vai torņa sekcija piedzīvo slodzi, temperatūras izmaiņas, zemes kustību, vibrāciju vai citus strukturālus triecienus. Materiāls uzrāda izmērāmu deformāciju, jo pat nelielas deformācijas rada paliekošas izmaiņas.

2. Sensors reaģē uz šo kustību

Ja uz konstrukcijas ir uzstādīts vibrācijas stieples tenzometrs, tas seko uzraugāmās virsmas deformācijai. Ja struktūra stiepjas, sensors stiepjas. Ja tas saspiež, sensors attiecīgi reaģē.

3. Izmaiņas stieples spriegumā

Mērinstrumenta iekšpusē iekšējais vads ir nospriegots. Struktūrai deformējoties, mainās stieples mehāniskais stāvoklis. Tas maina stieples spriedzes līmeni.

4. Vibrācijas frekvences izmaiņas

Vadu ierosina vibrēt, un tiek izmērīta tā dabiskā frekvence. Tā kā frekvence ir saistīta ar stieples spriegojumu, jebkuras deformācijas izraisītas spriedzes izmaiņas rada frekvences izmaiņas.

5. Biežums tiek pārveidots uzraudzības datos

Mērīto frekvenci savāc instruments vai uzraudzības sistēma. Pēc tam datus var apstrādāt deformācijas vērtībās un izmantot inženieri, lai novērotu tendences, novērtētu strukturālo reakciju un identificētu neparastas izmaiņas.

Viena no svarīgākajām šīs metodes priekšrocībām ir tā, ka uz frekvencēm balstīti mērījumi ir ļoti piemēroti lauka uzraudzībai, jo īpaši gadījumos, kad ir iesaistīti gari kabeļi vai sarežģīta vietnes vide. Lieliem infrastruktūras projektiem šis praktiskais ieguvums var būt ļoti vērtīgs.

Kāpēc uz virsmas montēti vibrācijas stieples deformācijas mērītāji ir noderīgi

Ne visi projekti pieļauj iegulto instrumentu izmantošanu. Daudzos reālās pasaules lietojumos inženieriem ir jāuzrauga esošās struktūras, atjaunotie aktīvi vai pieejamas konstrukciju virsmas pēc tam, kad būvniecība jau ir sākta vai pabeigta. Šādās situācijās efektīvs risinājums var būt uz virsmas uzstādīts vibrācijas stieples deformācijas mērītājs.

Virsmas modelis ir īpaši noderīgs, ja mērķis ir uzraudzīt spriedzi tieši uz konstrukcijas elementu, piemēram, tērauda elementu, betona virsmu, atbalsta rāmju, torņu sekciju un citu atklātu daļu ārpuses. Tas nodrošina elastību izvietošanā un var būt piemērots gan jaunbūvētām, gan jau darbojošām struktūrām.

Tas padara uz virsmas montējamus vibrācijas stieples deformācijas mērītājus īpaši piemērotus:

• strukturālā stāvokļa novērtējums
• modernizēšana un novērtēšanas stiprināšana
• ar apkopi saistīta uzraudzība
• pēcbūves novērošana
• pieejamo komponentu ilgtermiņa drošības uzraudzība

Inženiertehniskajiem pircējiem tas nozīmē praktisku sensora iespēju, kas var būt piemērots dažādiem projekta apstākļiem, neprasot iegulto instalāciju.

Ko inženieri var mācīties no vibrācijas stieples deformācijas datiem

Tenzijas mērītājs dara vairāk, nekā ģenerē skaitļus. Tās patiesā vērtība ir tajā, ko šie skaitļi atklāj par struktūru.

Izmantojot vibrācijas stieples deformācijas uzraudzību, inženieri var labāk saprast:

• kā konstrukcijas elementi reaģē uz slodzi
• vai faktiskā uzvedība atbilst dizaina cerībām
• kā stress mainās būvniecības stadijās
• vai pastiprināšanas vai remonta pasākumi notiek, kā paredzēts
• kā temperatūra, cikliskā slodze vai nosēšanās laika gaitā ietekmē struktūru
• vai patoloģiskas tendences var liecināt par attīstības risku

Daudzos projektos deformācijas monitoringa lielākā vērtība nav viens rādījums, bet gan modelis laika gaitā. Tendenču analīze palīdz noteikt, vai struktūra darbojas normāli un vai var būt nepieciešama turpmāka pārbaude un inženiertehniskie pasākumi.

Šī iemesla dēļ vibrācijas stieples tenzometri bieži tiek integrēti ilgtermiņa strukturālās veselības uzraudzības sistēmās, kur būtiska ir uzticamība un nepārtrauktība.

Tipiski pielietojumi inženiertehniskās drošības uzraudzībā

Tilti

Inženieri tiltu projektos izmanto vibrācijas stieples tenzometrus, lai uzraudzītu konstrukcijas komponentus, tostarp sijas, tērauda elementus un ar klāju saistītus elementus, kā arī vietas, kuras ir jutīgas pret noguruma bojājumiem. Ierīces ļauj inženieriem novērtēt, kā konstrukcija reaģē uz slodzēm, kas rodas transportlīdzekļa kustības laikā, un ietekmi uz vidi.

Dambji

Dati par deformāciju sniedz būtisku informāciju dambja drošības uzraudzībai, jo tie ļauj inženieriem izpētīt, kā struktūras reaģē uz ūdens spiediena un temperatūras svārstībām un pagarinātiem darbības apstākļiem. Šim procesam ir būtiska nozīme gan veiktspējas novērtēšanā, gan drošības kontroles procedūrās.

Nogāzes un stiprinājuma konstrukcijas

Inženieri izmanto deformācijas uzraudzības iekārtas, lai izpētītu, kā slīpuma stabilizācijas sistēmas un fiksējošās konstrukcijas reaģē uz augsnes spiedienu, atbalsta slodzēm un kustības spēkiem.

Ēkas un augstceltnes

Strukturālie inženieri izmanto vibrācijas stieples tenzometrus ēkās un torņos un pastiprinātas strukturālās sistēmas, lai izmērītu sprieguma sadalījumu un slodzes pārnesi un novērtētu stiprināšanas metodes.

Tuneļi un pazemes inženierija

Tuneļos un pazemes būvlaukumos uzstādītie sensori ļauj inženieriem izmērīt tuneļa apšuvuma sistēmas, atbalsta konstrukciju un būvniecības darbību darbību dažādās būvniecības fāzēs. Sistēma izrādās īpaši noderīga, ja ir nepieciešama nepārtraukta stresa uzraudzība.

Vēja torņi

Vēja torņu konstrukcijas tiek pakļautas atkārtotai dinamiskai slodzei. Sprieguma uzraudzība palīdz inženieriem izprast darbības stresa uzvedību, reakciju uz nogurumu un strukturālo veiktspēju laika gaitā.

Ceļa pamatnes un transporta infrastruktūra

Ar transportu saistītā inženierzinātnēs deformācijas mērinstrumentus var izmantot atbalsta elementiem un infrastruktūras komponentiem, lai novērtētu atkārtotas slodzes ietekmi un ilgtermiņa strukturālo reakciju.

Kingmach projekts - Šanhaja-Sudžou-Nantongas Jandzi upes tilts

Kas jāņem vērā pirms vibrācijas stieples deformācijas mērītāja izvēles

Izvēloties deformācijas mērītāju, vienmēr jābalstās uz faktisko monitoringa mērķi un vietas stāvokli. Pirms iegādes projekta komandām jāapsver vairāki galvenie jautājumi:

• Uz kāda materiāla tiks uzstādīts mērītājs?
• Vai struktūra ir jauna, esoša vai tiek stiprināta?
• Vai uzraudzība ir īslaicīga, periodiska vai nepārtraukta?
• Vai sensors darbosies ārpus telpām vai mitrā vidē?
• Vai projektam nepieciešama automātiska datu iegūšana?
• Cik svarīgi ir kabeļa maršrutēšana un pārraides attālums?
• Kāds aizsardzības līmenis ir nepieciešams pret laikapstākļiem, vibrāciju vai vietnes traucējumiem?

Sensors var šķist tehniski piemērots uz papīra, taču, ja tas neatbilst uzstādīšanas metodei, vides stāvoklim vai uzraudzības sistēmai, var tikt ietekmēta projekta darbība. Tāpēc daudzi pircēji dod priekšroku darbam ar piegādātājiem, kas var nodrošināt lietojumprogrammu atbalstu, nevis tikai produktu sarakstus.

Praktisks risinājums strukturālās virsmas deformācijas uzraudzībai

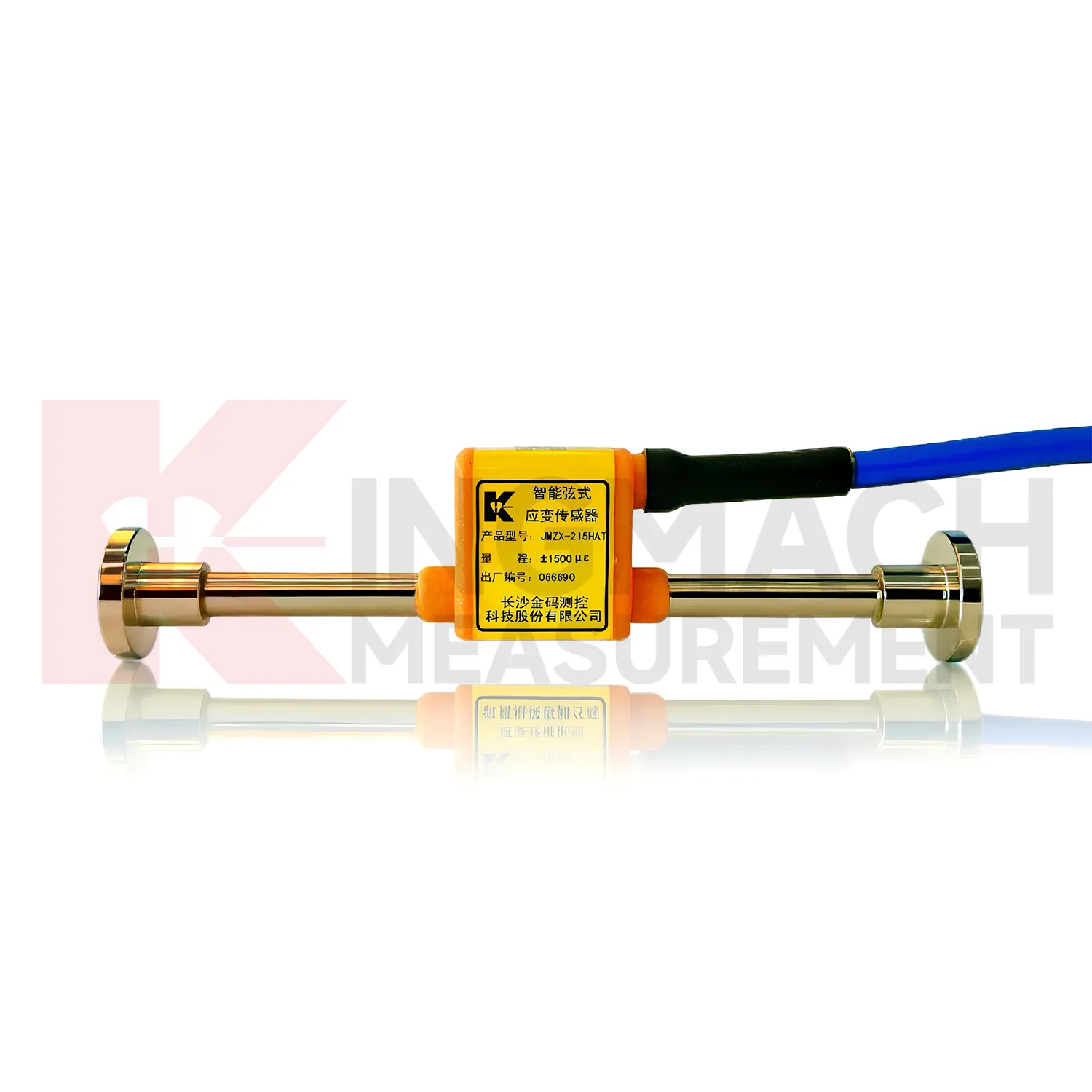

Projektiem, kuriem nepieciešama uzticama konstrukcijas virsmu deformācijas uzraudzība, mūsu viedais vibrācijas stieples deformācijas mērītājs, virsmas modelis ir praktiska iespēja.

Paredzēts inženiertehniskās drošības uzraudzības lietojumprogrammām, šis produkts ir piemērots izvietošanai uz vietas, kur svarīga ir ilgtermiņa datu stabilitāte un virsmas uzstādīšana. To var izmantot visdažādākajos infrastruktūras un būvniecības projektos, tostarp tiltos, dambjos, tuneļos, nogāzēs, ēkās, vēja torņos, pazemes darbos un transporta konstrukcijās.

Tās vērtība slēpjas vibrācijas stieples sensoru tehnoloģijas priekšrocību apvienošanā ar virsmas montāžas konfigurācijas praktiskumu, padarot to par spēcīgu izvēli pieejamiem konstrukcijas elementiem un uz projektiem balstītām uzraudzības sistēmām.

Jūs varat izpētīt produktu šeit: Viedais vibrācijas stieples stiepes mērītājs

Kā uz eksportu orientēts piegādātājs, kas apkalpo inženiertehniskās drošības uzraudzības lietojumprogrammas, mēs saprotam, ka starptautiskiem pircējiem bieži vien ir nepieciešams vairāk nekā tikai sensors. Viņiem ir nepieciešama atsaucīga komunikācija, piemērota produktu saskaņošana un atbalsts uz projektu balstītam iepirkumam. Neatkarīgi no tā, vai esat darbuzņēmējs, uzraudzības integrators, izplatītājs vai konsultāciju komanda, mēs esam gatavi jums palīdzēt atrast piemērotu deformācijas uzraudzības risinājumu.

Secinājums

Vibrējošie stieples tenzometri darbojas kā svarīgi instrumenti modernai inženiertehniskajai drošības uzraudzībai, jo tie pārvērš nelielas konstrukcijas kustības būtiskā uzraudzības informācijā. Sistēma darbojas, atklājot frekvences izmaiņas, kas rodas, kad stieples spriegums svārstās, un šī metode sniedz praktiskus ieguvumus ilgstošai lietošanai ārpus telpām.

Inženieri var izmantot virspusē uzstādītus vibrācijas stieples spriedzes mērītājus, lai uzraudzītu konstrukcijas uzvedību un izsekotu slodzes reakcijai un veiktspējas izmaiņām tiltos, dambjos un nogāzēs, ēkās un tuneļos, vēja torņos un pazemes objektos un ceļa gultņu infrastruktūras sistēmās.

Mūsu komanda palīdzēs jums izvēlēties uzticamu deformācijas uzraudzības sensoru jūsu gaidāmajam projektam, kamēr mēs nodrošināsim eksporta piegādes pakalpojumus. Mēs ieteiksim labāko risinājumu jūsu vajadzībām pēc tam, kad būsiet mums norādījis sava projekta veidu, struktūras materiālu un uzraudzības prasības.

FAQ

1. Kam tiek izmantots vibrācijas stieples tenzometrs?

Inženierprojektos konstrukcijas deformācijas mērīšanai tiek izmantots vibrācijas stieples deformācijas mērītājs. To parasti izmanto tiltos, dambjos, tuneļos, ēkās, nogāzēs, vēja torņos, pazemes darbos un citās infrastruktūras uzraudzības sistēmās.

2. Kā darbojas vibrācijas stieples deformācijas mērītājs?

Tas darbojas, mērot iekšējā nospriegotā stieples vibrācijas frekvences izmaiņas. Kad uzraudzītā struktūra deformējas, mainās stieples spriegums, kas maina vibrācijas frekvenci. Pēc tam šī frekvence tiek pārveidota ar deformāciju saistītos datos.

3. Kāpēc vibrācijas stieples deformācijas mērītāji ir piemēroti ilgstošai uzraudzībai?

Tos plaši izmanto ilgstošai uzraudzībai, jo vibrācijas stieples tehnoloģija nodrošina stabilu veiktspēju, labu atkārtojamību un piemērotību skarbām inženiertehniskajām vidēm, piemēram, āra, mitrās un mainīgās temperatūras vietās.

4. Kādas ir uz virsmas montējamas vibrācijas stieples deformācijas mērītāja priekšrocības?

Virsmas montāžas modelis ir noderīgs esošām konstrukcijām, modernizācijas projektiem un pieejamām konstrukciju daļām, kur iegultā uzstādīšana nav iespējama vai nav nepieciešama. Tas nodrošina elastīgu izvietošanu lauka uzraudzībai.

5. Kā savam projektam izvēlēties pareizo vibrācijas stieples sprieguma mērītāju?

Jāņem vērā konstrukcijas materiāls, uzstādīšanas vieta, uzraudzības ilgums, vides stāvoklis, kabeļa maršruts un tas, vai sensors tiks savienots ar automātisko uzraudzības sistēmu. Darbs ar pieredzējušu piegādātāju var palīdzēt nodrošināt, ka produkts atbilst jūsu faktiskajām projekta vajadzībām.
