Kas ir folijas deformācijas mērītāji? Izskaidrots princips, veidi un kā tas darbojas

Mūsdienu inženiertehniskajā drošības uzraudzībā ir būtiska izpratne par to, kā konstrukcija reaģē uz slodzi, spriegumu, deformāciju un vides izmaiņām. Neatkarīgi no tā, vai projekts ir saistīts ar tiltu, dambi, nogāzi, tuneli, augstceltni, vēja torni, pazemes konstrukciju vai ceļa gultni, uzticami uzraudzības dati palīdz inženieriem novērtēt konstrukcijas darbību un pieņemt apzinātus apkopes vai drošības lēmumus.

Starp daudzām sensoru tehnoloģijām, ko izmanto struktūras uzraudzībā, folijas deformācijas mērītājs joprojām ir viens no visplašāk izmantotajiem un praktiskākajiem instrumentiem. Lai gan tas ir mazs, tam ir liela nozīme, mērot, kā materiāli deformējas spēka ietekmē. Projekta darbuzņēmējiem, uzraudzības integratoriem, konsultējošiem inženieriem un izplatītājiem, plānojot uzraudzības sistēmu, ir svarīgi saprast folijas deformācijas mērītāju principu un izvēli.

Šajā rakstā mēs izskaidrojam, kas ir folijas deformācijas mērītājs, tā darbības princips, galvenie folijas deformācijas mērītāju veidi un kā tas tiek izmantots reālos inženiertehniskos projektos. Mēs arī uzsveram, kāpēc infrastruktūras un būvniecības uzraudzības lietojumprogrammām ir svarīgi izvēlēties pareizo piegādātāju.

Kas ir folijas deformācijas mērītājs?

Folijas deformācijas mērītājs darbojas kā sensors, kas nosaka deformāciju, kas rodas uz objekta ārējās virsmas. Spriedze pastāv kā inženiertehnisks termins, kas apraksta nelielas garuma izmaiņas, kas rodas, ja materiāls piedzīvo spriedzi, saspiešanu vai lieces vai vērpes spēkus.

Folijas deformācijas mērītājs darbojas, pārveidojot šo mehānisko deformāciju izmērāmā elektriskajā signālā. Pat ja struktūras formas izmaiņas var būt ļoti mazas, tās var atklāt svarīgu informāciju par sprieguma sadalījumu, slodzes reakciju, noguruma stāvokli un konstrukcijas veiktspēju laika gaitā.

Tāpēc inženierzinātņu eksperti bieži ievieš folijas deformācijas mērītājus, lai uzraudzītu savu projektu drošību. Konstrukcijas komponenti pārbauda savu veiktspēju faktiskos ekspluatācijas apstākļos, kas ļauj inženieriem novērtēt to veiktspēju reālajā pasaulē, salīdzinot ar paredzamajiem projektēšanas rezultātiem.

Kāpēc deformācijas mērīšanai ir nozīme inženiertehniskajos projektos?

Spriedzes mērīšana kļūst būtiska, jo lielākā daļa strukturālo problēmu sākas no nenosakāmām nelielām izmaiņām, kas notiek struktūrās. Struktūra parāda sākotnējās bojājumu pazīmes, izmantojot smalkus deformācijas modeļus, kurus inženieri var izmērīt un analizēt, pirms notiek redzama plaisāšana, pārvietošanās vai pilnīga atteice.

Tiltos folijas deformācijas mērītāji var palīdzēt uzraudzīt siju spriegumu satiksmes slodzes apstākļos. Dambjos tie var atbalstīt sprieguma novērošanu betona vai tērauda detaļās. Nogāzēs un fiksējošās konstrukcijās deformācijas uzraudzība palīdz inženieriem izprast slodzes pārnesi un ar deformāciju saistīto reakciju. Tuneļos un pazemes projektos deformācijas dati var parādīt, kā oderējums vai atbalsta sistēma darbojas rakšanas vai ilgtermiņa ekspluatācijas laikā.

Šo iemeslu dēļ parasti tiek izmantoti folijas deformācijas mērītāji:

• tilta veselības uzraudzība
• dambja drošības uzraudzība
• slīpums un ģeotehniskā inženierija
• ēku un augstceltņu uzraudzība
• tuneļa un pazemes darbi
• vēja torņu uzraudzība
• dzelzceļa, ceļa gultņu un infrastruktūras projekti

Visās šajās lietojumprogrammās precīzi deformācijas dati palīdz uzlabot drošības novērtēšanu, apkopes plānošanu un ilgtermiņa līdzekļu pārvaldību.

Folijas deformācijas mērītāja princips: kā tas darbojas?

Folijas deformācijas mērītāja pamatjēdzienu var izskaidrot ar elektriskās strāvas pretestības izmaiņām.

Gadījumos, kad folijas deformācijas mērītāji ir piestiprināti jebkuras konstrukcijas virsmai, deformācija notiek kopā ar pašu virsmu. Ja materiāls izplešas vai saraujas, folijas deformācijas mērītājs izplešas vai saraujas līdzvērtīgi. Izmēru fiziskās atšķirības rada nelielas izmaiņas tā pretestībā.

Iegūtās pretestības izmaiņas mēra elektriskās strāvas ķēdes veidā, kas parasti ietver Vitstonas tilta izkārtojumu. Signāls tiek pastiprināts, savākts ar datu ieguves aprīkojumu un pārveidots deformācijas vērtībās uzraudzībai un analīzei.

Vienkārši sakot, process darbojas šādi:

1. Struktūra piedzīvo slodzi vai deformāciju

2. Folijas deformācijas mērītājs deformējas līdz ar konstrukciju

3. Tā elektriskā pretestība mainās

4. Mērīšanas sistēma tver un pārveido šīs izmaiņas izmantojamos datos

Tā kā signāla svārstības ir ļoti mazas, svarīga ir pareiza uzstādīšana un signāla kondicionēšana. Deformācijas mērīšanas precizitāte ir atkarīga ne tikai no paša sensora, bet arī no līmēšanas kvalitātes, virsmas sagatavošanas, temperatūras kompensācijas, elektroinstalācijas un vides aizsardzības.

Galvenie deformācijas mērītāju veidi

Inženieriem ir nepieciešami dažādi deformācijas mērītāju modeļi viņu dažādajām darba vidēm. Pareiza tipa izvēle uzlabo gan mērījumu precizitāti, gan sistēmas izturību visā tās darbības laikā.

1. Folijas deformācijas mērītāji

Folijas deformācijas mērītāji joprojām ir viens no lietotāju iecienītākajiem deformācijas mērītāju veidiem. Ierīce sastāv no metāla folijas raksta, ko inženieri piestiprina pie pamatnes materiāla. Mērinstrumenti nodrošina augstu jutību un uzticamu darbību daudzos dažādos lietošanas gadījumos.

Ierīces tiek plaši izmantotas laboratorijas testēšanā, strukturālajā novērtēšanā un inženiertehniskajā uzraudzībā, jo tās nodrošina precīzu virsmas deformācijas mērījumu.

2. Stiepļu deformācijas mērītāji

Stiepļu deformācijas mērītāji izmanto smalkas pretestības stiepli kā sensora elementu. Ierīce saglabā savu tradicionālo dizainu, bet cilvēki to izmanto īpašiem strukturāliem un uzraudzības mērķiem.

Vadu mērinstrumenti kļūst par iespēju projektiem, kuriem nepieciešami īpaši mērījumu iestatījumi vai īpaši vides apstākļi.

3. Metināmie deformācijas mērītāji

Metināmie deformācijas mērītāji ļauj piestiprināt pie metāla virsmām, kuras nevar efektīvi apstrādāt ar līmēšanas metodēm. Mērinstrumenti tiek plaši pielietoti tērauda konstrukcijām, tiltiem, rūpnieciskajām iekārtām un citām metāla sastāvdaļām.

Metināmie mērinstrumenti nodrošina projektu komandām, kas strādā āra vidē, ar uzstādīšanas metodi, kas nodrošina drošu uzstādīšanu.

4. Iegultie vai specializētie deformācijas mērītāji

Dažos projektos ir nepieciešami specializēti mērinstrumenti, kurus var iestrādāt betonā un ģeotehniskajās konstrukcijās, kā arī īpašos būvmateriālos. Produkti darbojas situācijās, kad nepieciešama pastāvīga strukturāla uzraudzība, kas pārsniedz tiešas virsmas uzstādīšanas iespējas.

Būvniecības nozare šos materiālus izmanto lielos projektos, kas ietver dambjus, tuneļus, pamatus un pazemes inženiertehniskos darbus.

5. Temperatūras kompensācijas deformācijas mērītāji

Āra inženierbūvēs ir temperatūras svārstības, kas samazina mērījumu precizitāti. Ar temperatūru kompensētu deformācijas mērītāju izmantošana palīdz samazināt šo ietekmi, vienlaikus uzlabojot datu precizitāti.

Šī tehnoloģija ir noderīga tiltu projektiem, vēja torņu konstrukcijām un dambju projektiem, kā arī tērauda vai betona konstrukcijām, kas saskaras ar āra apstākļiem.

Kā folijas deformācijas mērītāji darbojas reālajā inženiertehniskajā uzraudzībā

Faktiskajos projektos folijas deformācijas mērītāji tiek pievienoti vai integrēti konstrukcijas komponentos, kur ir jāuzrauga stresa uzvedība. Pēc uzstādīšanas tie nosaka deformācijas izmaiņas, ko izraisa slodze, vibrācija, nosēšanās, termiskā kustība vai spriedzes pārdale.

Piemēram:

• Lai novērtētu pielietotās satiksmes slodzes ietekmi, lai novērtētu tilta konstrukciju, siju, klāja vai tērauda elementos var izmantot folijas deformācijas mērītājus.
• Aizsprostu uzraudzībai tie var palīdzēt izsekot stresa izmaiņām, ko izraisa ūdens spiediens, temperatūras izmaiņas vai ilgtermiņa struktūras uzvedība.
• Slīpuma konstrukcijām tie ir noderīgi, lai novērtētu fiksējošo konstrukciju, enkuru vai konstrukcijas elementu strukturālās reakcijas.
• Ēkām un daudzstāvu konstrukcijām folijas deformācijas mērītājus var izmantot, lai novērtētu slodzes pārnesi, stiegrojuma veiktspēju vai stiprināšanas efektus.
• Tuneļa konstrukcijām tie palīdz novērtēt oderes elementu, atbalsta elementu un strukturālo reakciju būvniecības stadijās.
• Vēja torņiem folijas deformācijas mērītāji var būt noderīgi, lai novērtētu spriegumus un nogurumu vēja slodzes apstākļos.
• Ceļa pamatnēm un dzelzceļa konstrukcijām folijas deformācijas mērītāji palīdz novērtēt atbildes reakcijas, ko izraisa atkārtota slodze no satiksmes slodzēm.

Pārvēršot šīs fiziskās reakcijas izmērāmos datos, folijas deformācijas mērītāji sniedz inženieriem skaidrāku priekšstatu par struktūras darbību laika gaitā. Tas padara tos par vērtīgiem instrumentiem gan īstermiņa testēšanai, gan ilgtermiņa veselības uzraudzībai.

Galvenie faktori, izvēloties folijas deformācijas mērītāju

Inženieru pircējiem un uzraudzības darbuzņēmējiem folijas deformācijas mērītāja izvēle nav saistīta tikai ar sensoru pieejamību. Tas ir par produkta saskaņošanu ar projekta stāvokli.

Svarīgi atlases faktori ietver:

• uzraugāmās struktūras materiāls
• paredzamais deformācijas diapazons
• statiskā vai dinamiskā mērījuma prasība
• pielietojums iekštelpās vai ārā
• virsmas stāvoklis un uzstādīšanas metode
• temperatūras svārstības
• ilgtermiņa izturības prasība
• savietojamība ar uzraudzības instrumentiem
• kabeļu aizsardzības un blīvēšanas vajadzības
• projekta vidi, piemēram, mitrumu, koroziju vai vibrāciju

Piemēram, tilta projektam, kas pakļauts laikapstākļiem un cikliskām slodzēm, var būt nepieciešams cits risinājums nekā betona dambī vai tuneļa oderē izmantotais iegultais mērītājs. Pareizs atlases process palīdz izvairīties no instalēšanas problēmām, nestabiliem signāliem vai samazināta sensora kalpošanas laika.

Bieži sastopamās problēmas folijas deformācijas mērītāju lietojumos

Lai gan folijas deformācijas mērītāji tiek plaši izmantoti, veiktspēju var ietekmēt vairāki praktiski jautājumi.

Viena izplatīta problēma ir slikta virsmas sagatavošana. Ja montāžas virsma nav tīra un pareizi apstrādāta, mērītājs var nesaslēgties pareizi, kas var ietekmēt datu precizitāti.

Vēl viena problēma ir instalēšanas kļūda. Nepareiza izlīdzināšana, nepiemērota līmes izmantošana vai nepietiekama aizsardzība var izraisīt nestabilus rādījumus.

Temperatūras ietekme ir vēl viens svarīgs faktors, īpaši āra konstrukcijās. Bez atbilstošas ​​kompensācijas temperatūras svārstības var izraisīt signāla novirzi vai nepatiesus rādījumus.

Skarbā vidē mērījumu stabilitāti var ietekmēt arī mitrums, korozija, putekļi un kabeļu bojājumi. Tāpēc daudzi projektu pircēji dod priekšroku darbam ar piegādātājiem, kuri izprot reālus inženiertehniskos apstākļus un var ieteikt piemērotus produktus, nevis piedāvāt tikai standarta kataloga preces.

Kāpēc piegādātāju pieredze ir svarīga

Tiltiem, dambjiem, tuneļiem, nogāzēm, ēkām, vēja torņiem un pazemes inženiertehniskajiem projektiem uzraudzības uzticamība ir atkarīga gan no produkta kvalitātes, gan no pielietojuma atbalsta. Pircējiem bieži vien ir nepieciešams vairāk nekā sensors — viņiem vajadzīga palīdzība atlasē, tehniskajā saziņā, piegādes koordinēšanā un eksporta servisā.

Uzņēmumā Kingmach mēs piegādājam folijas deformācijas mērītājus inženiertehniskiem mērījumiem un konstrukcijas drošības uzraudzības lietojumiem. Mūsu produktu klāsts ir izstrādāts, lai atbalstītu dažādas projektu vajadzības infrastruktūras, būvniecības un rūpnieciskās uzraudzības nozarēs.

Ārvalstu klientiem tas nozīmē piekļuvi:

• folijas deformācijas mērītāju izstrādājumi dažādiem uzraudzības lietojumiem
• atbalsts uz projektu orientētai produktu izvēlei
• piegādes iespējas līgumslēdzējiem, izplatītājiem un integratoriem
• eksporta pieredze starptautiskajiem pasūtījumiem un tehniskajai komunikācijai

Ja iegādājaties sensorus struktūras veselības uzraudzībai vai inženiertehniskajiem instrumentiem, profesionāla piegādātāja izvēle var palīdzēt uzlabot gan iepirkumu efektivitāti, gan projekta veiktspēju.

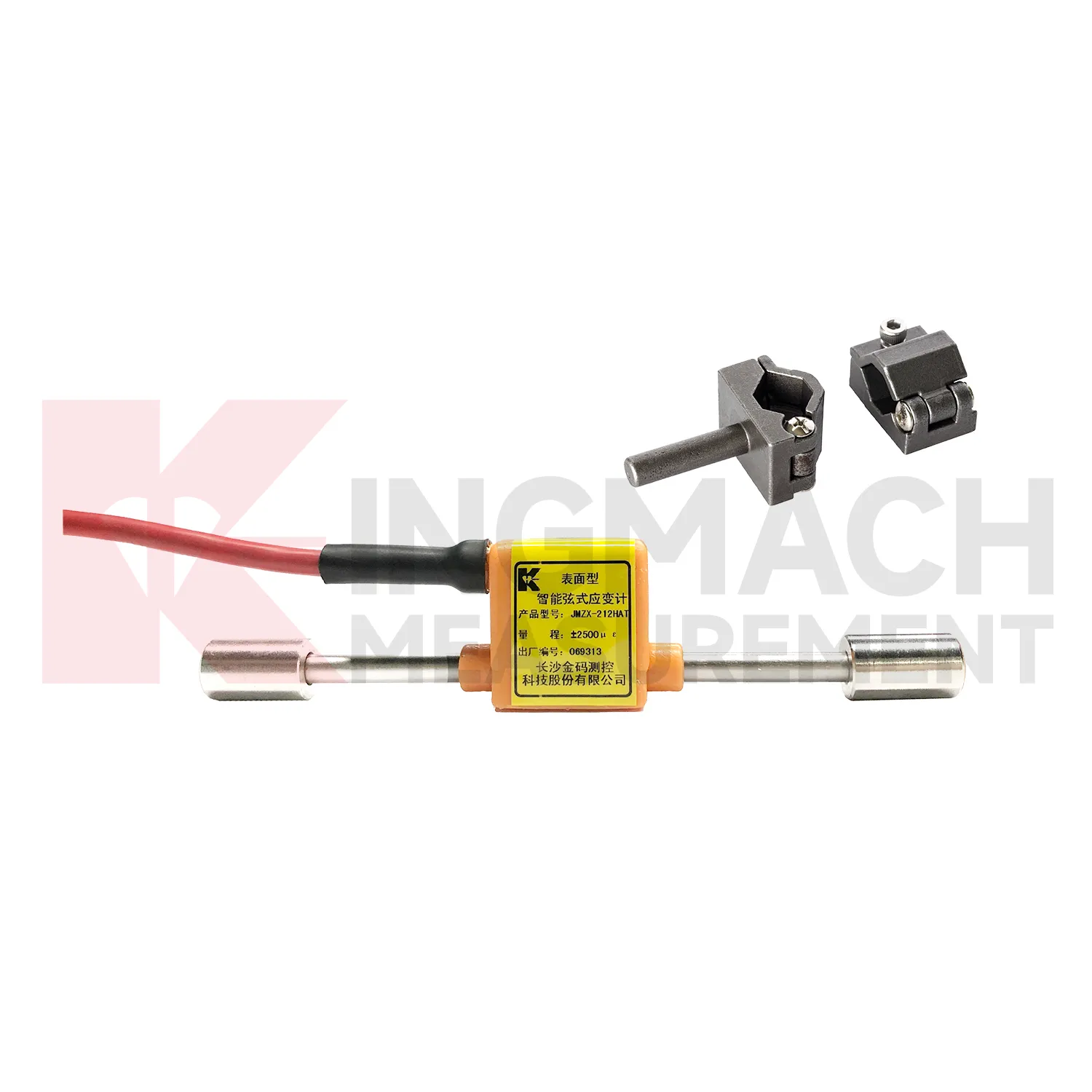

Izpētiet mūsu produktu klāstu šeit: Deformācijas mērītāji

Secinājums

Folijas deformācijas mērītājs darbojas kā nenozīmīga sistēmas sastāvdaļa. Tomēr tam ir būtiska funkcija inženiertehniskajā drošības novērtējumā. Instruments mēra minimālas strukturālas izmaiņas, lai palīdzētu inženieriem novērtēt stresa modeļus un darbības jaudu, vienlaikus identificējot iespējamos apdraudējumus dažādos infrastruktūras projektos.

Folijas deformācijas mērītāji darbojas kā būtiski un efektīvi mērinstrumenti mūsdienu uzraudzības sistēmām, kas ietver tiltus, dambjus un tuneļus, nogāzes, ēkas, vēja torņus, pazemes objektus un ceļa pamatnes. Pircējiem ir jāsaprot produktu principi un dažādi veidi un pielietojuma atšķirības, jo šīs zināšanas ļaus viņiem pieņemt labākus lēmumus par projektu.

Ja savam uzraudzības projektam meklējat uzticamus folijas deformācijas mērītāju risinājumus, Kingmach ir gatavs atbalstīt jūsu piegādes vajadzības. Sazinieties ar mums, norādot sava projekta veidu, struktūras materiālu un uzraudzības prasības, un mūsu komanda palīdzēs ieteikt piemērotus produktus jūsu pielietojumam.

FAQ

1. Kam tiek izmantots folijas deformācijas mērītājs?

Lai izmērītu materiāla vai konstrukcijas nelielu deformāciju zem slodzes, tiek izmantots folijas deformācijas mērītājs. To parasti izmanto tiltos, dambjos, tuneļos, ēkās, nogāzēs, vēja torņos un citos inženiertehniskos uzraudzības projektos.

2. Kā darbojas folijas deformācijas mērītājs?

Folijas deformācijas mērītājs darbojas, nosakot elektriskās pretestības izmaiņas, kad tas stiepjas vai saspiežas ar uzraugāmā objekta virsmu. Šīs pretestības izmaiņas tiek pārvērstas izmērāmos deformācijas datos.

3. Kādi ir galvenie deformācijas mērītāju veidi?

Izplatītākie veidi ir folijas deformācijas mērītāji, stiepļu tenzometri, metināmie spriedzes mērītāji, iegultie deformācijas mērītāji un temperatūras kompensētie deformācijas mērītāji. Dažādiem projekta apstākļiem ir piemēroti dažādi veidi.

4. Kāpēc konstrukcijas inženierijā ir svarīga deformācijas uzraudzība?

Sprieguma uzraudzība palīdz inženieriem izprast strukturālās slodzes uzvedību, noteikt neparastu slodzes reakciju, novērtēt noguruma stāvokli un atbalstīt ilgtermiņa drošības novērtējumu, pirms rodas redzami bojājumi.

5. Kā savam projektam izvēlēties pareizo folijas deformācijas mērītāju?

Jāņem vērā konstrukcijas materiāls, uzstādīšanas metode, temperatūras stāvoklis, mērījumu diapazons, uzraudzības ilgums un vides iedarbība. Darbs ar pieredzējušu piegādātāju var palīdzēt nodrošināt mērierīces atbilstību jūsu projekta prasībām.
