Kā izvēlēties pareizo slodzes devēju: ģeotehniskā inženiera izvēles rokasgrāmata

Neatbilstoša slodzes kamera dambja enkura uzraudzības projektā ne tikai rada sliktus datus, bet arī rada drošības saistības. Datu novirze uzkrājas klusi. Kritiskie brīdinājumi tiek palaisti garām. Galu galā komandas saskaras ar dārgu atkārtotu instrumentu projekta vidusposmā. Šis scenārijs izceļ skarbo realitāti ģeotehniskajā inženierijā. Slodzes elementi nav savstarpēji aizvietojami komponenti. Nepareiza veida atlase izraisa datu integritātes apdraudējumu, projekta aizkavēšanos vai nopietnus drošības riskus. Jums ir jāsaprot, kā izvēlēties pareizo slodzes šūnu konkrētajam lietojumam. Šis raksts sniedz praktisku lēmumu sistēmu inženieriem un iepirkumu komandām, lai ar absolūtu pārliecību atlasītu strukturālo uzraudzības sensorus.

Ko patiesībā mēra slodzes šūna (un ko tā nedara)

Ieviesīsim pamata skaidrību. Slodzes devējs pārveido mehānisko spēku izmērāmā elektriskā signālā. Tas ne tikai "mēra svaru". Ir jānošķir spēka mērīšana, spiediena mērīšana un pārvietojuma mērīšana. Šo atšķirīgo jēdzienu sajaukšana bieži noved pie instrumentu neatbilstības.

Ģeotehniskajā un strukturālajā uzraudzībā dominējošā izvēle ir vibrācijas stieples slodzes elementi. Tas būtiski atšķiras no standarta rūpnieciskos apstākļos parasti sastopamajiem deformācijas mērītāju veidiem. Turklāt nozare tagad atšķir parastos un "viedos" slodzes elementus. Viedajiem sensoriem ir iebūvēta signālu apstrāde, digitālā izeja un vairāku parametru iespējas. Tagad, kad mēs saprotam to pamatfunkciju, mums ir jānovērtē darbības vide.

Lēmuma 1. faktors: vispirms definējiet savu mērīšanas vidi

Pirms slodzes elementa veida apsvēršanas jums ir jādefinē mērījumu vide. Šī pieeja pārveido atlases procesu un pārsniedz vispārīgos specifikāciju lapu salīdzinājumus.

Videi, kas saskaras ar augsni un akmeņiem, ir nepieciešams īpašs dizains. Zemes spiediena šūnām ir vajadzīgas plakanas virsmas, liela laukuma konstrukcijas, lai vidēji noteiktu sprieguma koncentrāciju. Kingmach zemes spiediena elementu (vw un viedā tipa) saime kalpo tieši šim mērķim. Punkta slodzes kamera sistemātiski sniegs nepatiesus rādījumus pildījuma materiālos. Enkura stienis, kaudzes un pēcspriegošanas vide nosaka dažādas formas. Dobiem vai cietiem slodzes elementiem ir precīzi jāsaskaņo ar skrūves vai kabeļa diametru un priekšsprieguma lielumu.

Strukturālajiem veidņiem un pagaidu darbiem ir nepieciešami izturīgi sensori. Veidņu aksiālā spēka mērītāji, piemēram, viedais veidņu aksiālā spēka mērītājs (VW) JMZX-39XXHAT , nodrošina ātras lasīšanas iespējas un izturīgu apstrādes toleranci. Ūdens un diferenciālā spiediena kontekstā ir nepieciešami pjezometri un diferenciālā spiediena ūdens līmeņa mērītāji. Inženieri tos nosaka, ja "spēks" ir hidrostatisks. Atcerieties, ka rūpnieciskā un ģeotehniskā vide būtiski atšķiras. Uzstādīšanas pastāvīgums, iedarbības ilgums, vibrācija un normatīvais konteksts mainās atkarībā no vides.

5 jautājumi, uz kuriem jāatbild pirms precizēšanas

Pirms slodzes elementa modeļa norādīšanas atbildiet uz šiem 5 vides jautājumiem:

1. Kāds materiāls ieskauj sensoru?
2. Vai slodze ir dinamiska vai statiska?
3. Vai sensors būs pakļauts iegremdēšanai vai mitrumam?
4. Cik ilgi turpināsies uzraudzības programma?
5. Kādi ir vietas ierobežojumi uzstādīšanai?

Vides veids		Ieteicamais sensora tips	Kingmach modeļa piemērs
Ģeotehniskie	Grunts un aizpildījuma kontakts (uzbērumi, atbalsta sienas, apraktas konstrukcijas)	Plakana virsma, liela laukuma zemes spiediena šūna	VW & Smart tipa zemes spiediena šūna
	Enkura stienis, pāļi un pēcspriegošana (Akmens skrūves, zemējuma enkuri, iepriekš nospriegoti kabeļi)	Dobs slodzes elements	Dobs slodzes elements JMZX-3XXXHAT
Strukturāls	Dziļi pamati un tuneļa tērauda balsti (Stiepšanas statņi, tērauda ribas, tuneļa starplikas)	Aksiālā spēka/slodzes mērītājs (spīļveida stiprinājums)	Aksiālās spēka slodzes mērītājs (VW un viedais tips) JMZX-38XXHAT
	Konstrukciju veidņu un pagaidu darbi (Betona liešana, viltošana, stiprinājuma rāmji)	Veidņu aksiālā spēka mērītājs	Viedais veidņu aksiālais spēka mērītājs (VW) JMZX-39XXHAT
	Saspiešana starp stingrām virsmām (Tilta gultņi, kolonnu pamatnes, slodzes pārbaudes rāmji)	Ciets slodzes elements	Cietais slodzes elements Cietais slodzes elements JMZX-34XXHAT
Ūdens/spiediens	Poru ūdens spiediens piesātinātā augsnē (Uzbērumi, aizsprostu serdeņi, nogāzes, aizbērumi)	Pjezometrs	Viedie pjezometri (VW) JMZX-55XXHAT
	Gruntsūdens līmenis urbumos un akās (Vietnes izpēte, atūdeņošanas kontrole, aizsprostu noplūde)	Diferenciālā spiediena ūdens līmeņa mērītājs	Diferenciālā spiediena ūdens līmeņa mērītājs
Industriāla/precizitāte	Kompaktas mehāniskās sistēmas (Šauras strukturālas virsmas, plānas sastāvdaļas, šauras telpas integrācija)	Tenzometra slodzes šūnu sensors (miniaturizēts)	Deformācijas mērītāja slodzes šūnu sensors
Rūpnieciskais	Raktuves un pazemes izrakumi (Atbalsta sijas, stiegrojuma elementi, klinšu spiediena zonas)	Spriedzes mērītāja slodzes šūnu sensors uz atbalsta/pastiprinājuma elementiem	Deformācijas mērītāja slodzes šūnu sensors

Izpētiet visu Kingmach slodzes elementu produktu: Slodzes šūnu kategorija

Lēmuma 2. faktors: saskaņojiet slodzes šūnas tipu ar spēka konfigurāciju

Tālāk jums ir jāsaskaņo slodzes elementa veids ar konkrēto spēka konfigurāciju.

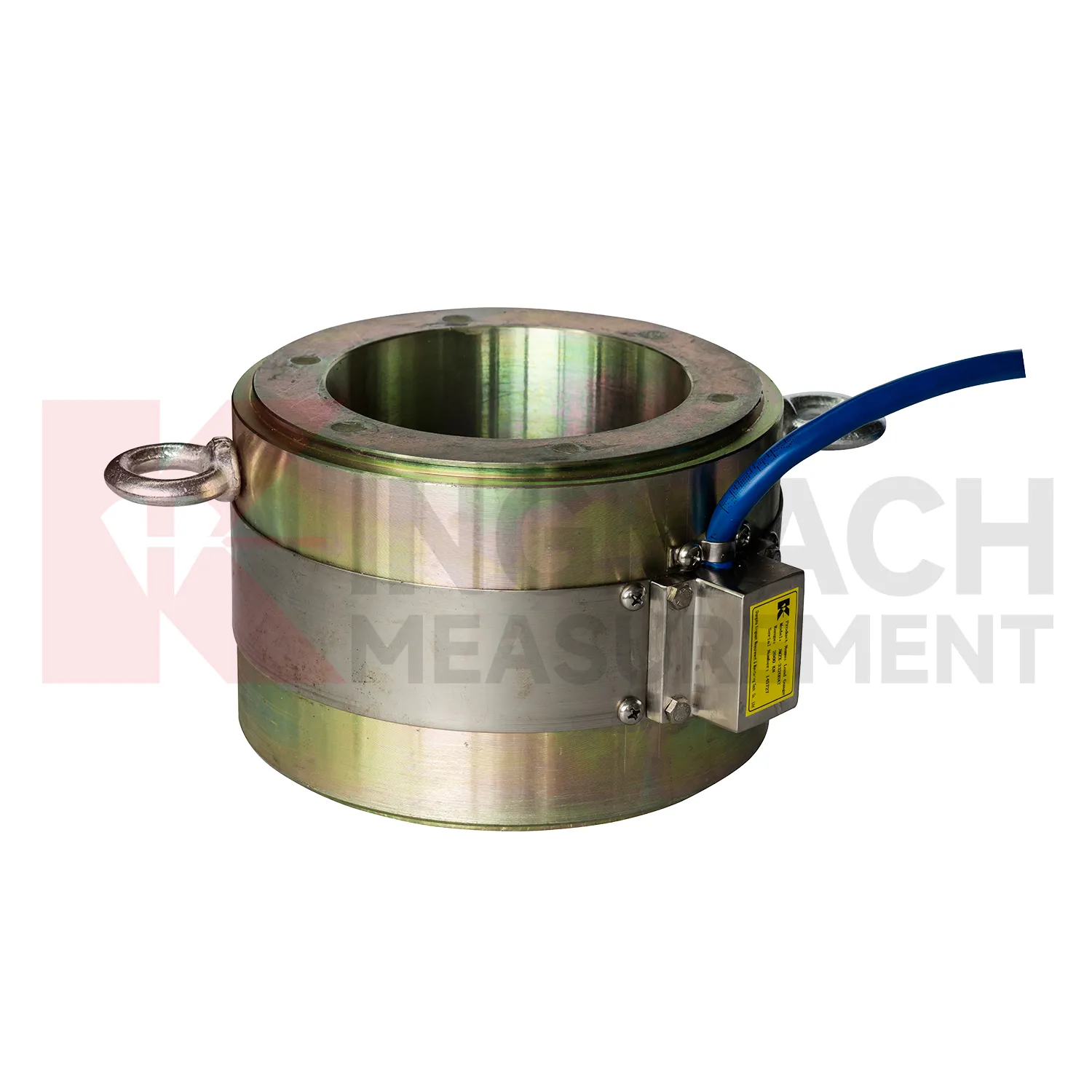

• Dobas slodzes šūnas (piem., JMZX-3XXXHAT ): Tiem ir cauruļu konstrukcija enkura stieņiem, klinšu skrūvēm un pāļu galvām. Spēks iet tieši caur centru. Tie ir ideāli piemēroti uzraudzībai pēc uzstādīšanas, neizjaucot konstrukcijas elementu.
• Cietās slodzes šūnas (piem., JMZX-34/35/36XXHAT ): Šie kolonnu kompresijas elementi atrodas starp konstrukcijas virsmām. Pati šūna kļūst par nesošo ieliktni. Tie ir lieliski piemēroti lielākam jaudas diapazonam.

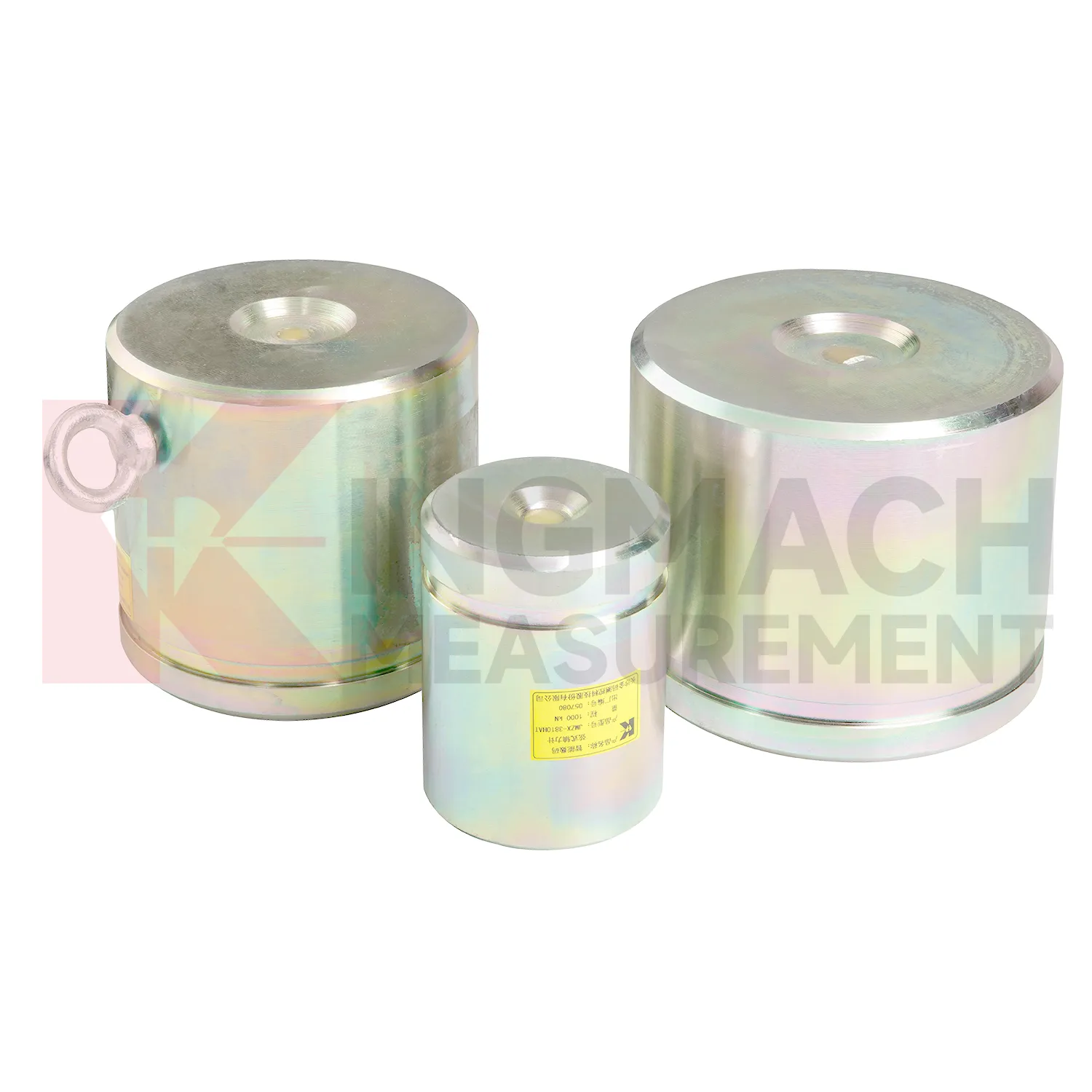

• Aksiālās spēka slodzes mērītāji (piem., JMZX-38XXHAT ): Inženieri tos optimizē kabeļu un statņu uzraudzībai. Tie fiksē pirmssprieguma izmaiņas laika gaitā. Šī funkcija ir būtiska tilta un atbalsta sienu ilgtermiņa darbībai.
• Zemes spiediena šūnas (piem., JMZX-50/51XXAT ): Šīs liela diametra plakanas šūnas mēra augsnes un struktūras saskarnes spriegumu. Lielais variants "51" tiek galā ar lielas slodzes uzbērumiem un dambjiem.

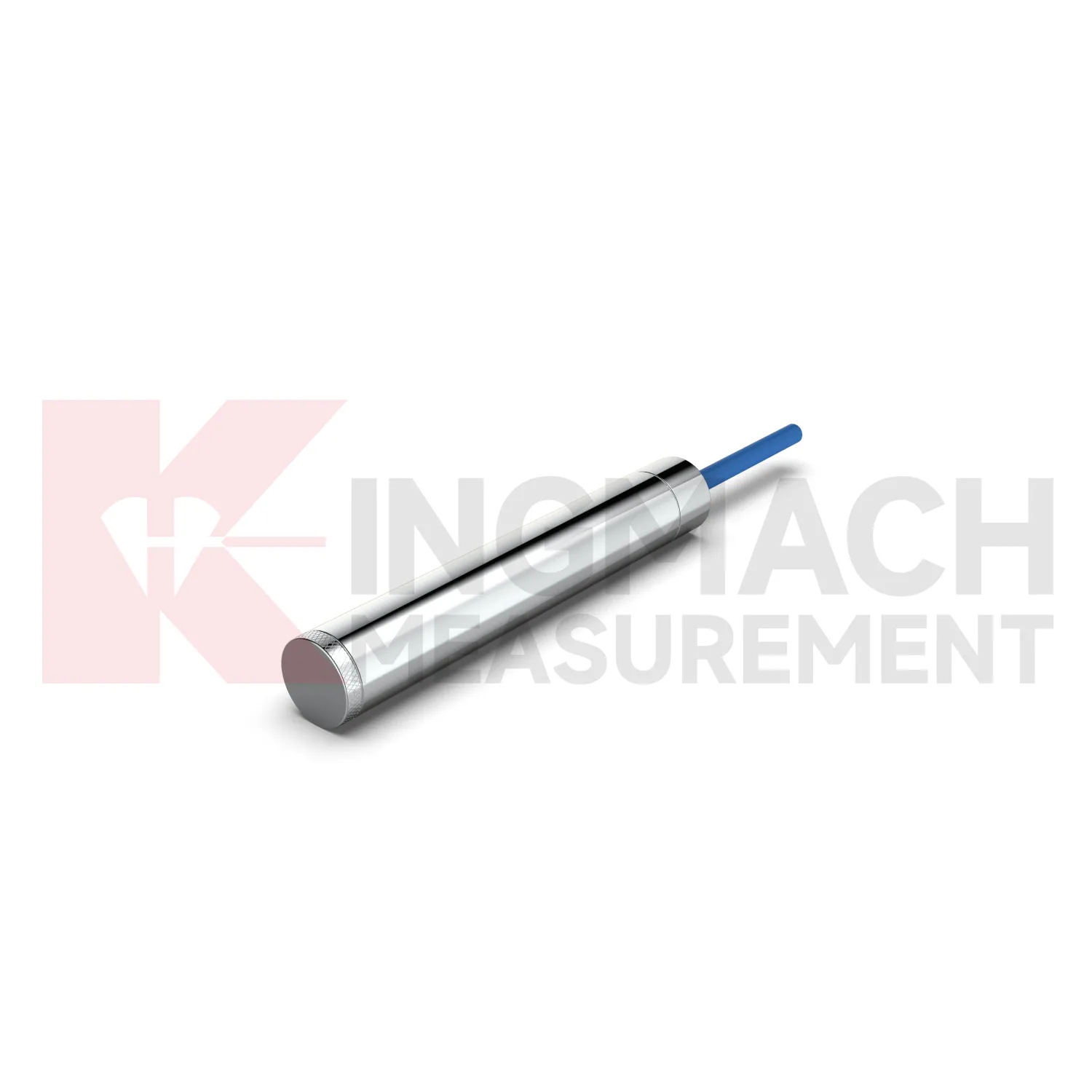

• Pjezometri (piem., JMZX-55XXHAT ): Inženieri tos izvēlas, ja "slodze" ir ūdens spiediens. Viedie vibrācijas stieples veidi nodrošina ilgtermiņa gruntsūdeņu un poru spiediena uzraudzību.

Lēmuma 3. faktors: jauda, ​​precizitāte un pārmērīgas specifikācijas slazds

Rūpīgi pievērsieties jaudai, lai izvairītos no izplatītās iepirkuma kļūdas, kas saistītas ar pārmērīgu specifikāciju. Daudzas komandas pērk, pamatojoties uz maksimālo jaudu, nevis faktisko darbības diapazonu. Piemēram, ievietojot 5000 kN elementu 400 kN lietojumprogrammā, tas liek darboties zemākajos 8% diapazona. Izšķirtspēja un atkārtojamība krasi pasliktinās diapazona galējās robežās. Parasti atlasiet šūnu, kurā paredzamā darbības slodze ir no 40% līdz 80% no nominālās jaudas.

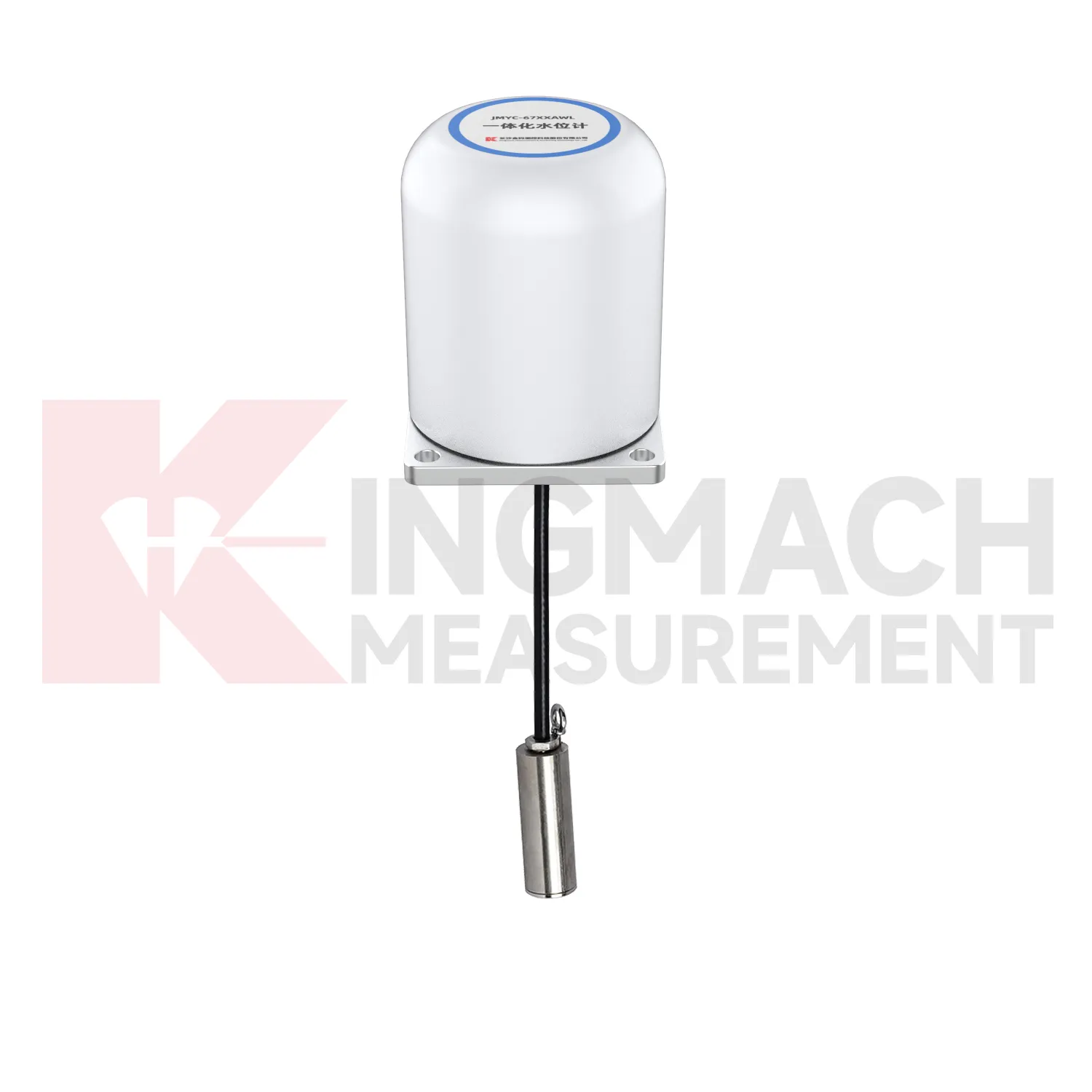

Jums arī jāsaprot precizitātes klases. Laboratorijas precizitāte krasi atšķiras no uzstādītās precizitātes. Temperatūras efekti, ekscentriskā slodze un kabeļa garums maina lauka veiktspēju. Plaša diapazona šūnas, piemēram, JMYC-67XXAWL diferenciālā spiediena mērītājs , piedāvā elastību. Jums ir jānovērtē, kad viņi ietaupa izmaksas, salīdzinot ar to, kad viņi upurē izšķirtspēju. Visbeidzot, apsveriet ilgtermiņa stabilitāti. Vibrējošo vadu sensori uzrāda izcilu šļūdes un nulles novirzes uzvedību vairāku gadu uzraudzības programmās. Šajos scenārijos tie parasti pārspēj pretestības deformācijas mērītāju tipus.

Lēmuma 4. faktors: parastais pret viedo sensoru

Jums ir jāizlemj, kad klāja izlūkošanai ir nozīme. Parastie vibrācijas vadu sensori izdod frekvences signālu. Tiem ir nepieciešams ārējs nolasījums vai datu reģistrētājs. Tie piedāvā zemākās vienības izmaksas, augstu uzticamību un gadu desmitiem pārbaudītu veiktspēju.

Savukārt viedajos (HAT) sensoros ir iebūvēts mikroprocesors. Šis procesors apstrādā signāla kondicionēšanu, temperatūras kompensāciju un digitālo RS-485/SDI-12 izvadi. Šī inteliģence novērš troksni garu kabeļu garumā lielās vietās. Jums vajadzētu izvēlēties viedos sensorus lieliem 20 vai vairāk instrumentu blokiem. Viņi arī izceļas attālās vietnēs vai projektos, kuriem nepieciešama tieša integrācija ar SCADA vai IoT datu platformām. Ar parastajiem sensoriem joprojām pietiek manuālai lasīšanas programmām vai nelielam vietu skaitam. Rūpīgi apsveriet kopējās īpašuma izmaksas. Viedie sensori maksā vairāk iepriekš, taču tie samazina datu reģistrētāja kanālu skaitu, vadu sarežģītību un apkopes apmeklējumus tipiskā 5 gadu uzraudzības periodā.

5. lēmuma faktors: sistēmas integrācija

Slodzes devējs nav visa sistēma. Tikai slodzes devējs rada datus, bet uzraudzības sistēma sniedz ieskatu. Jums ir kopīgi jānorāda rādījumi, datu reģistrētāji, vizualizācijas programmatūra un trauksmes sliekšņi.

Vispirms nodrošiniet signāla saderību. Izvades veidam ir pilnībā jāatbilst datu iegūšanas sistēmai. Apsvērumi par kabeļiem ir vienlīdz svarīgi. Novērtējiet kabeļa garumu pret iespējamo signāla pasliktināšanos. Izmantojiet bruņotu instrumentu kabeli pazemes vai zemūdens skrējieniem. Padomājiet par vizualizāciju un brīdināšanas mehānismiem. Automatizētie informācijas paneļi pārveido neapstrādātus slodzes rādījumus praktiski izmantojamā drošības inteliģencē. Šī informācija ir būtiska dambju uzraudzībai, pamatu bedru pārvaldībai un tilta veselībai. Meklējiet projektam specifiskas risinājumu pakotnes, kas pielāgotas jūsu infrastruktūras veidam.

Praktiskās atlases kontrolsaraksts

Biežākās atlases kļūdas (un kā no tām izvairīties)

1. Nepareizs nozares fokuss: Rūpniecisko slodzes elementu norādīšana ģeotehniskiem lietojumiem ir bīstama. Viņiem ir nepareizs formas faktors, neatbilstoši aizsardzības reitingi un trūkst ilgtermiņa stabilitātes datu.

2. Uzstādīšanas metodikas ignorēšana: Dobai šūnai ir nepieciešama perfekta aksiālā izlīdzināšana. Nepieredzējuša apkalpe var izraisīt ekscentriskas slodzes kļūdas, kas sabojā datus visā monitoringa darbības laikā.

3. Pērk par vienības cenu: Iegādājoties stingri, pamatojoties uz cenu par vienu sensoru, vienlaikus ignorējot instrumentu sistēmas kopējās izmaksas, tiek pārsniegts budžets.

4. Pēcpārdomāta datu iegūšana: Datu iegūšanas sistēmas apstrāde kā pārdoma rada milzīgas saderības nepilnības.

5. Apkopes neievērošana: Ja 10–20+ gadu dambja drošības uzraudzības programmās netiek plānota atkārtota kalibrēšana vai sensoru nomaiņa, tiek apdraudēta ilgtermiņa drošība.

Labais sensors, pareizais projekts, pareizais partneris

Pareiza sensora izvēle nodrošina jūsu projekta panākumus. Jums ir jādefinē mērīšanas vide, jāsaskaņo spēka konfigurācija, jāoptimizē jaudas diapazons, jāizvēlas pareizais intelekta līmenis un rūpīgi jāplāno sistēmas integrācija. Sarežģīti projekti lielā mērā gūst labumu no agrīna inženierijas dialoga, nevis vienkāršiem datu lapu salīdzinājumiem.

Kingmach tehniskā komanda nodrošina bezmaksas projekta prasību pārskatus. Iesniedziet sava projekta parametrus un 48 stundu laikā saņemiet ieteicamo sensora specifikāciju.→ [Saņemiet bezmaksas tehnisko ieteikumu]

Šī bezmaksas konsultācija palīdz nodrošināt optimālu instrumentu izvēli. Varat izpētīt mūsu attiecīgo projektu gadījumu izpēti, lai padziļinātu savu iesaisti. Pārlūkojiet mūsu visaptverošo Slodzes šūna lai atrastu tieši savām vajadzībām atbilstošu instrumentu. Mēs sniedzam stabilus ilgtermiņa atbalsta un kalibrēšanas pakalpojumus, lai aizsargātu jūsu infrastruktūru.
