Deformācijas mērītāju pielietojumi būvniecībā: skaidroti galvenie ieguvumi

Katrai nozīmīgai konstrukcijas kļūmei mūsdienu celtniecībā ir kopīga brīdinājuma zīme — tā, kas parādījās klusi, nedēļas vai mēnešus pirms betona saplaisāšanas vai tērauda saliekšanās. Šis brīdinājums bija deformācijas izmaiņas: neredzama deformācija, kas uzkrājas materiālā zem slodzes. Problēma nebija tā, ka struktūra nespēja sazināties. Problēma bija tā, ka neviens neklausījās.

Deformācijas mērītāji to maina. Tie nav pasīvi instrumenti. Tie ir būvniecības nozares agrīnās brīdināšanas sistēma — sensori, kas neredzamo mehānisko spriegumu pārvērš izmērāmos, izmantojamos datos. Inženieri, kas tos izvieto, ne tikai vāc skaitļus. Viņi paplašina savu spēju redzēt konstrukciju, kas pēc uzbūvēšanas kļūst necaurredzama jebkurai citai pārbaudes metodei.

Šajā rakstā ir paskaidrots, kur celtniecībā tiek izmantoti deformācijas mērītāji, kādas konkrētas priekšrocības tie sniedz projektu komandām un līdzekļu īpašniekiem un kā izvēlēties pareizo veidu jebkuram konkrētam lietojumam.

Ko patiesībā dara deformācijas mērītājs?

Pirms lietojumprogrammu pārbaudes ir nepieciešams noskaidrot, kas ir deformācija un kāpēc tā mērīšana ir svarīga.

Visām konstrukcijām ir nelielas deformācijas, ja tās tiek pakļautas svaram. Kravas automašīna, kas šķērso tilta siju, liek tai noliekties uz leju. Ēkas konstrukcijas rezultātā betona kaudze tiek saspiesta. Atbalsta siena izliecas, jo tās pretējā pusē notiek rakšanas darbi. Zinātnieki deformāciju definē kā materiālos notiekošo deformāciju, ko viņi mēra ar mikrospriedzi (με), lai pētītu slēptās kustības, kuras cilvēki nevar novērot.

Tenzijas mērītājs nosaka šīs izmaiņas un pārvērš tās elektriskajā signālā. Deformācijas mērītājs kalpo kā mērīšanas rīks, kas nepārtraukti izseko strukturālās kustības, nosakot gan pagarinājumu, gan saspiešanu ar viena mikrospriedzes precizitāti.

Visplašāk izmantotais veids civilajā un ģeotehniskajā būvniecībā ir vibrācijas stieples (VW) deformācijas mērītājs . Tās darbības princips ir elegants. Nospriegota tērauda stieple sensora iekšpusē vibrē dabiskā frekvencē. Kad apkārtējā struktūra deformējas, mainās stieples spriegums un mainās tā rezonanses frekvence. Šī frekvences maiņa tieši izpaužas deformācijas rādījumā. Tā kā frekvence ir imūna pret kabeļu pretestības novirzi un sprieguma svārstībām, VW mērinstrumenti saglabā precizitāti kabeļu garumā, kas pārsniedz 1000 metrus, un mērījumu periodos, kas aptver gadu desmitus — divi nosacījumi, kas parasti diskvalificē pretestības folijas mērierīces pastāvīgai infrastruktūras uzraudzībai.

Kad šis pamats ir izveidots, šeit šie sensori veic savu vissvarīgāko darbu.

Kur celtniecībā izmanto deformācijas mērītājus — seši būtiski pielietojumi

1. Tilti un paaugstinātas konstrukcijas

Virsmas montāžas un virsmas metinātie deformācijas mērītāji uz tilta sijām, klāja plātnēm un gultņu zonām izseko dzīvās slodzes reakciju, termisko ciklu un ilgtermiņa šļūdei. Novecojošiem tiltiem, kas saskaras ar palielinātu satiksmes slodzi vai seismisko modernizāciju, šie dati informē slodzes novērtējuma lēmumus ar faktiskiem strukturālajiem pierādījumiem, nevis konservatīviem inženiertehniskiem pieņēmumiem. Tas arī identificē sekcijas, kurās ir anomāla deformācijas koncentrācija, kas ir pirmais lokalizēta noguruma bojājuma rādītājs.

2. Betona liešana un masas konstrukcijas

Iebūvēšanas deformācijas mērītāji būvniecības laikā tiek ielieti tieši svaigā betonā. Tie uzrauga sacietēšanas spriegumus, termiskos gradientus betona masā un ilgstošu nogulsnēšanos — visus procesus, kas pēc ieliešanas ir pilnīgi nepieejami. Aizsprostu būvniecībā, biezos tilta balstos un lielās pamatu plātnēs iekšējie termiskie gradienti hidratācijas laikā var radīt stiepes spriegumus, kas saplaisā betonu no iekšpuses. Iegultie mērinstrumenti nosaka šos apstākļus reāllaikā, ļaujot darbuzņēmējiem pielāgot sacietēšanas procedūras pirms bojājumu nodarīšanas. Tas padara iegulšanas uzraudzību par kvalitātes kontroles rīku būvniecības laikā, nevis tikai pārbaudes rīku pēc tās.

3. Dziļie pamati un pāļu sistēmas

Armatūras stiepes mērītāji tiek uzstādīti vienā līnijā ar stiegrojuma stieņiem pāļu sprostu montāžas laikā, pēc tam ielieti kaudzē. Tie mēra faktisko slodzes pārnesi no pāļa galvas uz zemāk esošajiem nesošajiem slāņiem — datus, ko citādi nav iespējams iegūt pēc pāļa betonēšanas. Tas tieši apstiprina ģeotehniskā projekta pieņēmumus, kas izdarīti projekta pamatu projektēšanas posmā. Daudzstāvu ēkām, tiltu balstiem un jebkurai struktūrai, kur pamatu veiktspēja ir kritiska, šis verifikācijas solis novērš plaisu starp modeļa prognozēto un zemes faktisko sniegumu.

4. Stiprinājuma sienas un rakšanas atbalsts

Pilsētu teritorijas dziļo rakšanas darbu laikā saskaras ar visbīstamākajām uzraudzības problēmām. Spriedzes mērītāji uz karavīru pāļiem, lokšņu pāļiem un atsaites enkuriem nodrošina nepārtrauktus rādījumus visā rakšanas secībā. Tie nosaka izmaiņas augsnes spiedienā un ēkas kustībā, pirms kļūst redzamas fiziskas izmaiņas. Šie dati palīdz būvniecības komandām noteikt nepieciešamos aizsardzības pasākumus, vienlaikus izlemjot, cik ātri veikt rakšanu un kad uzstādīt atbalsta konstrukcijas metro būvlaukumos un pagraba rakšanas vietās blakus esošajām ēkām.

5. Tuneļi un pazemes darbi

Mērinstrumenti, kas uzstādīti uz tuneļa apšuvumiem un klinšu skrūvju blokiem, nosaka pārslodzes izraisītu konverģenci — pakāpenisku tuneļa diametra samazināšanos, ko laika gaitā izraisa zemes spiediens. Tie atrisina izmaiņas milimetru skalā, padarot tās spējīgas noteikt nestabilitātes attīstību ilgi, pirms stāvoklis kļūst acīmredzams inspektoriem. Mīkstas zemes tuneļos caur pilsētu teritorijām, kur virsmas nosēdumiem ir jāsaglabājas milimetru pielaidēs, šī izšķirtspēja nav tehnisks uzlabojums. Tā ir drošības prasība.

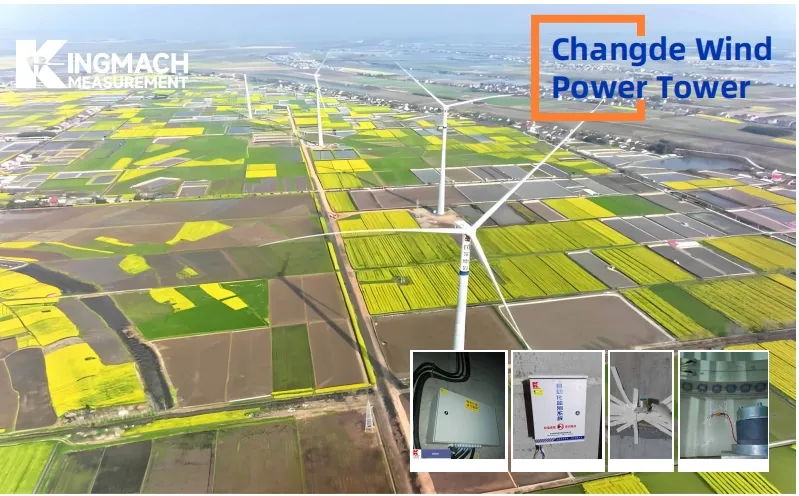

6. Vēja torņi un augstas konstrukcijas

Virsmas metinātie deformācijas mērītāji uz vēja turbīnu torņu atlokiem un pamatnes daļām uzrauga noguruma uzkrāšanos cikliskās slodzes ietekmē, kas dominē vēja torņa kalpošanas laikā. Katra rotora rotācija tornim rada nelielu sprieguma ciklu. Divdesmit gadu laikā šie cikli ir mērāmi miljardos. Deformācijas dati ļauj operatoriem precīzi aprēķināt atlikušo noguruma kalpošanas laiku — pārejot no fiksēta intervāla pārbaudes grafikiem uz tehniskās apkopes programmām, kas balstītas uz stāvokli, kas ir gan drošākas, gan rentablākas.

Sešas galvenās deformācijas mērierīču uzraudzības priekšrocības būvniecības projektos

Lietojumprogrammu izpratne ir noderīga. Izpratne par to, kāpēc šīs lietojumprogrammas attaisno ieguldījumu, ļauj projektu komandām izskatīt lietu gan iekšēji, gan klientiem. Šīs ir sešas vissvarīgākās priekšrocības.

1. ieguvums: agrīna strukturālo traucējumu noteikšana

Deformācijas mērītāji atklāj anomālus slodzes modeļus nedēļas vai mēnešus pirms makroskopisko simptomu — plaisāšanas, novirzes, nosēšanās — kļūst redzami. Šis sagatavošanās laiks pārvērš reaģēšanu ārkārtas situācijās par plānoto iejaukšanos. Finansiālā atšķirība starp kontrolētu remontu un neplānotu konstrukcijas slēgšanu parasti ir apmēra kārta. Drošības atšķirība ir absolūta. Agrīna atklāšana ne tikai ietaupa naudu. Inženieriem tiek atpirkts laiks, lai pieņemtu apzinātus lēmumus, nevis reaģējošus lēmumus.

2. ieguvums: Inženierprojektēšanas pieņēmumu apstiprināšana

Neviens strukturālais modelis nav ideāls realitātes atdarinājums. Augsnes uzvedība, slodzes sadalījums, savienojuma veiktspēja un materiāla mainīgums rada atšķirības starp to, ko paredz projekta aprēķini, un to, ko struktūra faktiski piedzīvo. Deformācijas mērījumu dati no reālām slodzēm nodrošina atgriezenisko saiti, kas novērš šīs nepilnības. Šī validācija ir īpaši vērtīga pirmā tipa projektos, sarežģītos zemes apstākļos vai inovatīvās strukturālās ģeometrijās — tieši situācijās, kad projektēšanas nenoteiktība ir visaugstākā un kļūdas izmaksas ir vislielākās.

3. ieguvums: nepārtraukti reāllaika dati visā īpašuma dzīves ciklā

Periodiska manuāla pārbaude nodrošina momentuzņēmumu. Tīklā savienots deformācijas mērītāju klāsts nodrošina nepārtrauktu plēvi. Savienoti ar datu reģistrētājiem un vizualizācijas platformām, mērinstrumenti nodrošina 24/7 rādījumus ar konfigurējamiem brīdinājuma sliekšņiem. Projektu īpašnieki var uzraudzīt strukturālo stāvokli no jebkuras vietas, kas ir būtiska darbības priekšrocība starptautiskiem aktīvu īpašniekiem, kas pārvalda infrastruktūru vairākās ģeogrāfiskās vietās. Attālā uzraudzība samazina arī dārgu ekspertu apmeklējumu biežumu uz vietas — tiešs ietaupījums lielos, ģeogrāfiski izkliedētos projektos.

4. ieguvums: atbalsts normatīvo aktu atbilstībai un drošības ziņojumiem

Regulatori daudzās jurisdikcijās tagad pieprasa dokumentētu strukturālo uzraudzību kā nosacījumu darbības licencēm dambjiem, galvenajiem tiltiem un daudzstāvu pamatiem. Tenzijas mērītāju sistēmas rada laika zīmogu, kalibrētu datu ierakstus, kas atbilst šīm prasībām. Tie nodrošina arī pierādījumu ierakstu, kas nepieciešams incidentu izmeklēšanai, apdrošināšanas prasībām un atbildības novērtējumiem. Projektu īpašniekiem, kas darbojas vairākās regulējošās vidēs, konsekvents uzraudzības protokols, kas izveidots uz starptautiski kalibrētiem sensoriem, ievērojami vienkāršo atbilstību.

5. ieguvums: pagarināts aktīvu kalpošanas laiks, izmantojot uz datiem balstītu apkopi

Struktūras, kas tiek uzturētas saskaņā ar faktiskā stāvokļa datiem, nevis fiksētiem laika intervāliem, ļauj izvairīties no divām simetriskām kļūdām: priekšlaicīgas ekspluatācijas pārtraukšanas (struktūras, kurai joprojām ir drošs kalpošanas laiks, ekspluatācijas pārtraukšana) un aizkavētas iejaukšanās (struktūras darbības turpināšana pēc punkta, kurā uzturēšana izmaksā vairāk nekā nomaiņa). Uz sensoriem balstītas apkopes stratēģijas ir konsekventi pagarinājušas infrastruktūras kalpošanas laiku par gadiem vai gadu desmitiem lielākajās infrastruktūras programmās visā pasaulē. Sensora ieguldījumu atdeve palielinās aktīva ekspluatācijas laikā.

6. pabalsts: apdrošināšanas un atbildības riska samazināšana

Šim ieguvumam tehniskajā literatūrā tiek pievērsta mazāka uzmanība, nekā tas ir pelnījis. Projektu apdrošinātāji, koncesiju finansētāji un infrastruktūras obligāciju reitingu aģentūras arvien vairāk atzīst dokumentētas strukturālās uzraudzības programmas kā aktīvas riska pārvaldības pierādījumu. Šai atzīšanai ir izmērāmas sekas: samazinātas apdrošināšanas prēmijas, izdevīgāki aizdevuma nosacījumi un lielāka investoru uzticība ilgtermiņa infrastruktūras koncesijām. Projektu izstrādātājiem sensoru sistēma nav tikai tehnisks instruments. Tas ir finanšu pārvaldības instruments.

Pareizā deformācijas mērītāja izvēle jūsu būvniecības projektam

Izvēloties pareizo mērierīces veidu, ir jāatbild uz diviem jautājumiem: Kad tas tiks uzstādīts attiecībā pret būvniecību? Kādu materiālu un konstrukcijas elementu tas uzrauga?

Projekta scenārijs	Ieteicamais mērinstrumenta veids	Galvenais iemesls
Jauna betona liešana (pamati, dambji, plātnes)	Iebūvēts VW deformācijas mērītājs	Uzstādīts pirms ieliešanas; pēc tam nav piekļuves

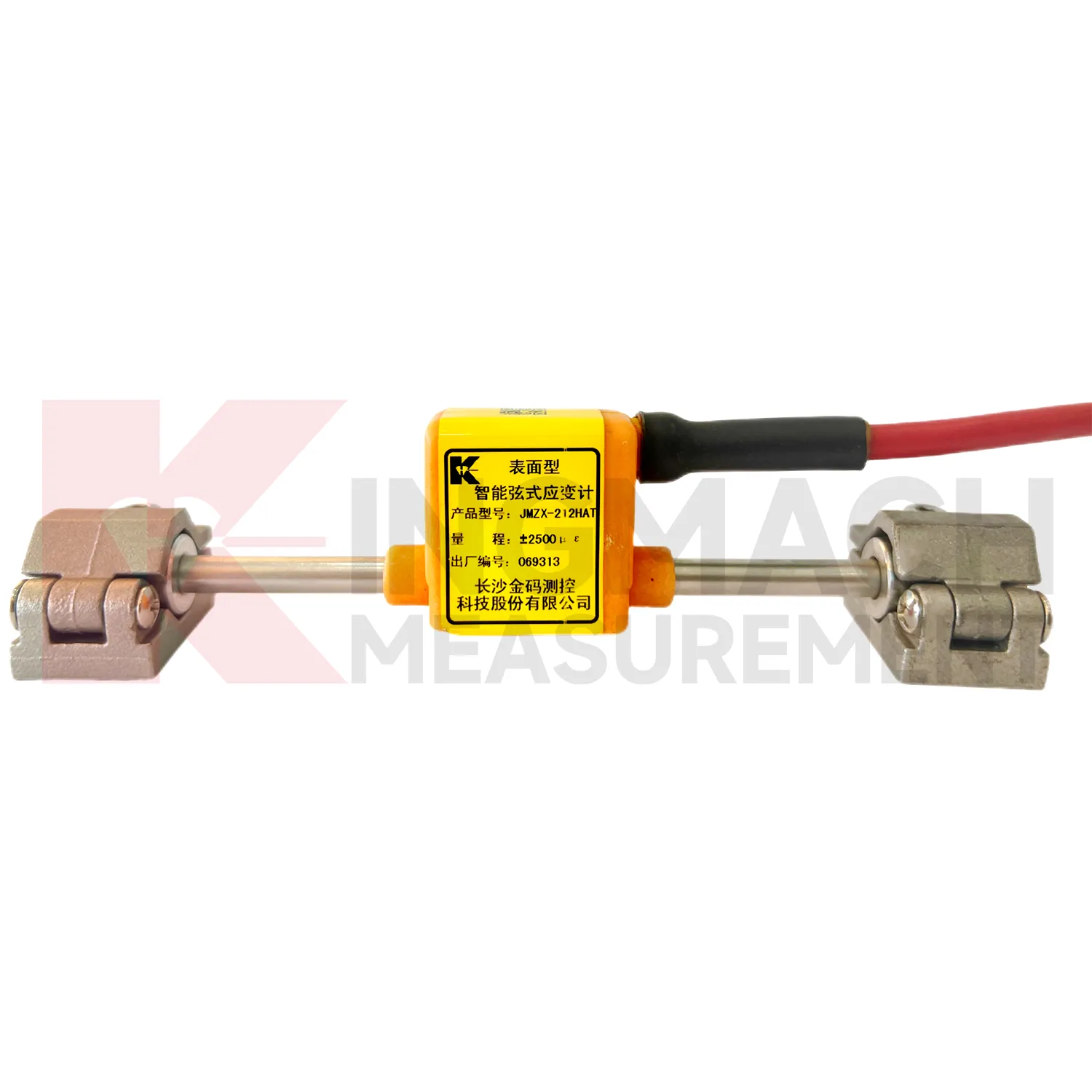

Esošais betons vai konstrukciju kokmateriāli	Uz virsmas uzstādāms VW deformācijas mērītājs	Pieskrūvēts vai savienots bez strukturālas iejaukšanās
Tērauda elementi, tiltu sijas, torņu atloki	Virsmas metināts VW deformācijas mērītājs	Metinātā saite iztur vibrācijas un cikliskās slodzes
Armatūras un pāļu stiegrojuma uzraudzība	Armatūras stiepes mērītājs	Mēra aksiālo slodzi tieši stieņa iekšpusē

Papildus veidu izvēlei uz lielāko daļu starptautisko projektu attiecas vēl divi apsvērumi. Pirmkārt, viedie un digitālie izvades varianti — modeļi ar RS-485 izeju un iebūvētu temperatūras kompensāciju — ir tieši integrējami ar IoT datu reģistrētājiem un centralizētām uzraudzības platformām. Daudzās infrastruktūras konkursu specifikācijās tagad ir skaidri pieprasīti digitālo sensoru izvadi, jo īpaši viedās pilsētas un lielos transporta projektos. Otrkārt, rūpnīcas kalibrēšanas sertifikāti ir būtiski normatīvo aktu atbilstībai un apdrošināšanas dokumentācijai. Pircējiem pirms iepirkuma ir jāapstiprina kalibrēšanas izsekojamība, jo īpaši, iegādājoties sensorus pāri robežām.

Inženieriem, kas nosaka tenzometrus infrastruktūras projektiem, Kingmach vibrācijas stieples deformācijas mērītāju diapazons aptver virsmas, iegulšanas, metinātās un armatūras deformācijas mērītāja konfigurācijas — ar viedajām digitālajām izvades opcijām, kas paredzētas integrācijai ar modernām uzraudzības sistēmām.

Secinājums

Slogota konstrukcija vienmēr sazinās. Tas sazinās, izmantojot mikrodeformācijas, kuras nevar atklāt neviena inspektora acs un neviens vizuāls apsekojums nevar noteikt kvantitatīvi. Sprieguma mērītāji ir instrumenti, kas padara šo saziņu saprotamu — pārvēršot mehānisko spriegumu datos, kas inženieriem un aktīvu īpašniekiem ir nepieciešami, lai pieņemtu pārdomātus lēmumus.

Priekšrocības sniedzas daudz tālāk par instrumentu telpu. Agrīna atklāšana ietaupa dzīvības un ietaupa budžetu. Dizaina apstiprināšana uzlabo turpmāko projektu kvalitāti. Nepārtraukta uzraudzība nodrošina attālo uzraudzību jebkurā mērogā. Atbilstība normatīvajiem aktiem kļūst dokumentējama, nevis pieņemta. Apkope pagarina īpašuma kalpošanas laiku. Un finanšu risku pārvaldība uzlabojas tā, lai tas būtu redzams gan apdrošinātājiem, gan investoriem.

Pareizais sensors, pareizi norādīts un pareizi uzstādīts, ne tikai reģistrē struktūras darbību. Tas sniedz ikvienai ieinteresētajai pusei — inženierim, īpašniekam, regulatoram un apdrošinātājam — pārliecību zināt, ka struktūra darbojas tā, kā vajadzētu, un brīdinājumus, kas viņiem ir nepieciešami, ja tā nav.

Ja norādāt sensorus gaidāmajam projektam, sazinieties ar Kingmach tehnisko komandu ar sava projekta parametriem, lai saņemtu sensoru izvēles ieteikumu, kas pielāgots jūsu konstrukcijas tipam, uzstādīšanas apstākļiem un uzraudzības mērķiem.

FAQ

1. Kāda veida tenzometrus visbiežāk izmanto civilajā celtniecībā?

Vibrācijas stieples (VW) deformācijas mērītāji ir dominējošā izvēle pastāvīgai civilai un ģeotehniskai uzraudzībai. Tie ir pieejami virsmas montāžas, iegultās, virsmas metinātās un armatūras deformācijas mērītāja konfigurācijās, lai tās atbilstu dažādiem konstrukcijas elementiem un uzstādīšanas apstākļiem. To frekvences izvades princips nodrošina stabilus, ilgtermiņa rādījumus, ko pretestības folijas mērītāji nevar droši noturēt vairāku gadu uzraudzības programmu laikā.

2. Cik ilgi iestrādātie deformācijas mērītāji kalpo betona konstrukcijās?

Augstas kvalitātes VW iegulšanas mērinstrumenti ir paredzēti kalpošanas laikam, kas pārsniedz 25 līdz 30 gadus, ja tie ir pareizi uzstādīti un aizsargāti ar atbilstošu kabeļa izvadīšanu. Daudzas dambju un tiltu uzraudzības iekārtas ir sniegušas konsekventus datus vairāk nekā divas desmitgades. Ilgtermiņa veiktspēja ir atkarīga no uzstādīšanas kvalitātes, kabeļa aizsardzības un sensora elementa kalibrēšanas stabilitātes — visi faktori, kas pirms iepirkuma ir jāapstiprina ar ražotāju.

3. Vai deformācijas mērītāji var darboties iegremdētā vai pilnībā piesātinātā stāvoklī?

Jā. Lielākajai daļai civilās kvalitātes VW deformācijas mērinstrumentu ir IP68 ūdensnecaurlaidības pakāpe, un tie ir īpaši izstrādāti lietošanai iegremdētā veidā jūras vidē, ūdeni aizturošās konstrukcijās un piesātinātas zemes apstākļos. Dambja un piekrastes pamatu uzraudzībā izmantotie iegulšanas modeļi parasti darbojas zem ūdens līmeņa vai ūdeni aizturošu konstrukciju objektā visu to paredzēto kalpošanas laiku.

4. Kāda ir atšķirība starp virsmas stiprinājumu un iebūvējamo deformācijas mērītāju?

Pēc būvniecības pabeigšanas esošas konstrukcijas ārpusē uzstāda virsmas montāžas mērierīci, kas savienota ar epoksīdu vai pieskrūvēta caur kronšteiniem. Tas mēra deformāciju uz konstrukcijas virsmas. Iebūvēšanas mērītājs tiek ieliets tieši svaigā betonā būvniecības laikā un mēra deformāciju konstrukcijas elementa korpusā. Iegulšanas mērinstrumenti sniedz datus par masas betona iekšējo sprieguma stāvokli, kuram virsmas instrumenti nevar piekļūt, un tie paliek pastāvīgi kā daļa no konstrukcijas.

5. Kā deformācijas mērītāji integrējas ar modernām strukturālajām veselības uzraudzības platformām?

Viedie VW deformācijas mērītāji ar digitālo RS-485 izeju savienojas tieši ar saderīgiem datu reģistrētājiem, kas pārraida rādījumus uz mākoņa bāzes vai lokālām uzraudzības platformām, izmantojot mobilos, satelīta vai vadu tīklus. Šīs platformas parāda reāllaika sasprindzinājuma datus, piemēro brīdinājuma sliekšņus un ģenerē automatizētus pārskatus atbilstības un apkopes komandām. Integrācijai ir nepieciešama saderīga datu reģistrētāja aparatūra un tīkla savienojamība uzraudzības vietā — abi ir jānorāda kopā ar sensoru izvēli projekta plānošanas posmā.
