Vibrācijas stieples deformācijas mērītājs salīdzinājumā ar elektrisko stiepes mērītāju: galvenās atšķirības

1. Pareizā deformācijas mērītāja izvēle inženiertehniskajos projektos

Globālais pieprasījums pēc strukturālās veselības uzraudzības (SHM) infrastruktūrā strauji pieaug. Precīzai deformācijas mērīšanai ir būtiska nozīme, lai nodrošinātu projekta drošību, ilgtermiņa izturību un atbilstību normatīvajiem aktiem. Projektu vadītāji parasti izvēlas vienu no divām galvenajām tehnoloģijām: vibrācijas stieples tenzometru (VWSG) un elektrisko tenzometru (ESG). Šajā rakstā ir sniegts visaptverošs deformācijas mērītāju salīdzinājums, lai palīdzētu inženieriem, darbuzņēmējiem un iepirkumu komandām izvēlēties pareizo risinājumu saviem konkrētajiem projektiem.

2. Darba principi: kā katra tehnoloģija mēra spriedzi

2.1 Vibrējošs stieples deformācijas mērītājs (VWSG)

VWSG darbojas, pamatojoties uz sensora iekšpusē nospriegotas stieples frekvences maiņu. Strukturālā deformācija izraisa spriegojuma izmaiņas šajā vadā, kas pēc tam noved pie izmērāmas frekvences nobīdes. Šis ģenerētais signāls pēc būtības ir digitāls, kas nozīmē, ka tas paliek stabils pat tad, ja tiek pārraidīts lielos attālumos. Galvenais inženieru ieskats ir tāds, ka šis frekvences signāls pēc būtības ir digitāls un saglabājas ļoti stabils pat tad, ja tiek pārraidīts lielos attālumos. Tā ir galvenā VWSG tehnoloģijas priekšrocība skarbos apstākļos.

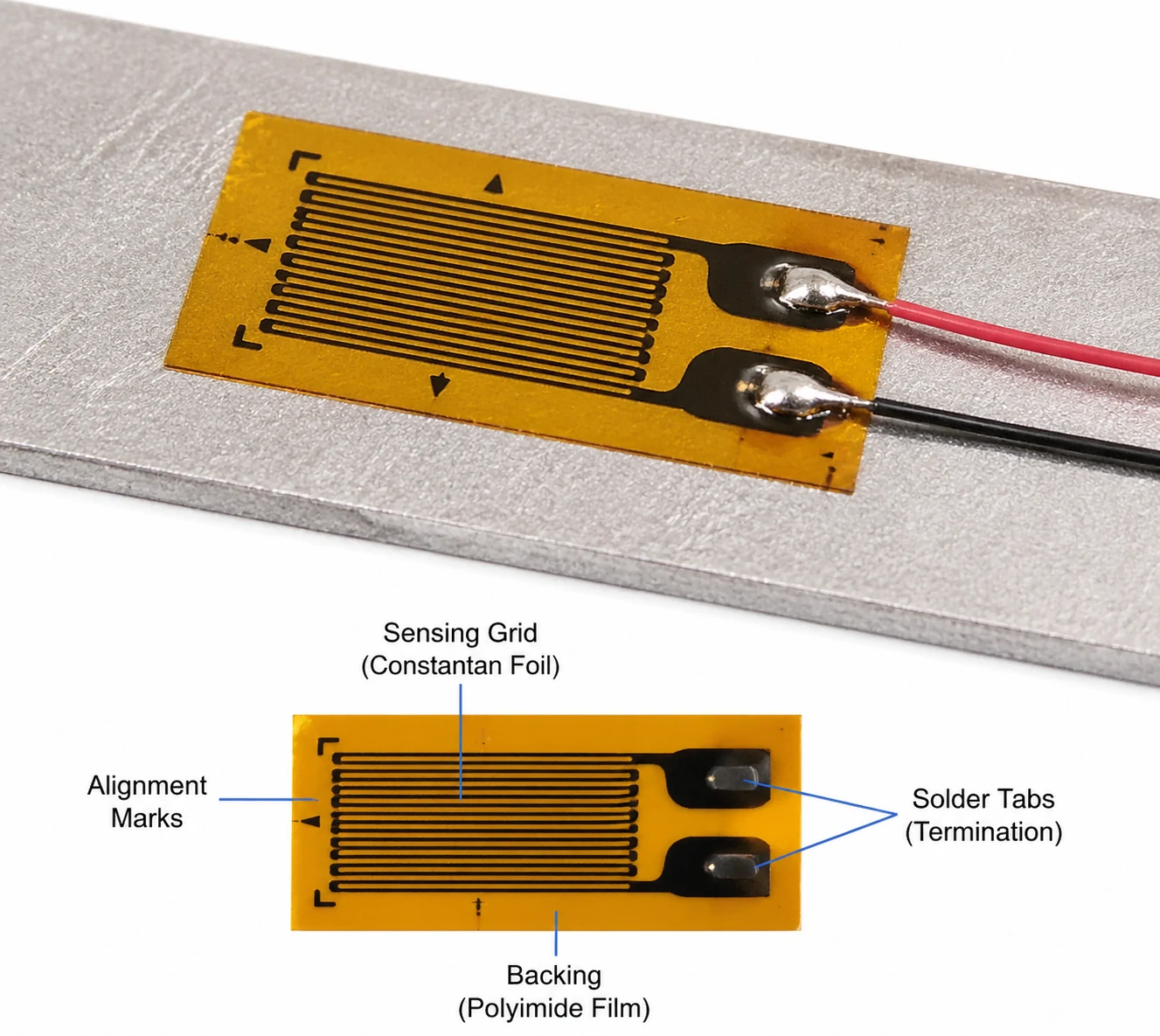

2.2. Elektriskais deformācijas mērītājs (ESG)

Elektriskais deformācijas mērītājs vai pretestības sprieguma mērītājs darbojas, pamatojoties uz elektriskās pretestības maiņu. Fiziskā spriedze izraisa šīs pretestības izmaiņas, kuras Vitstonas tilta ķēde pēc tam pārvērš izmērāmā sprieguma izejā. Šai analogajai sistēmai nepieciešama rūpīga signāla kondicionēšana un pastiprināšana, lai iegūtu izmantojamus datus. Galvenais ieskats ir tāds, ka ESG ir izcils mikroskopisku izmaiņu noteikšanā, taču tas ir ievērojami neaizsargātāks pret vides traucējumiem.

3. Veiktspējas salīdzinājums: precizitāte, stabilitāte un jutība

3.1. Mērījumu precizitāte

Elektriskais deformācijas mērītājs nodrošina augstu īstermiņa precizitāti. Turpretim vibrācijas stieples stiepes mērītājs nodrošina īpaši uzticamu ilgtermiņa precizitāti.

3.2. Ilgtermiņa stabilitāte

VWSG ir izcils vairāku gadu uzraudzības projektos, jo tā fiziskais mehānisms pēc būtības pretojas novirzei. Ilgtermiņa lietojumos ESG bieži vien ir grūti. ESG ir ļoti pakļauta signālu novirzei un nelabvēlīgai temperatūras ietekmei laika gaitā.

3.3. Jutīgums un izšķirtspēja

ESG piedāvā izcilu jutību, padarot to labāk piemērotu mikrospriedzes mērīšanai, laboratorijas testu veikšanai un dinamisku mērījumu izmaiņu fiksēšanai. VWSG darbojas ar nedaudz zemāku izšķirtspēju, padarot to ideāli piemērotu statisku un lēni mainīgu slodžu uzraudzībai.

4. Vides pielāgošanās spēja: kas darbojas labāk skarbos apstākļos?

4.1. Temperatūras izturība

Temperatūras izmaiņas ietekmē visus strukturālos veselības uzraudzības sensorus. VWSG ir iebūvēta temperatūras kompensācija, kas racionalizē datu vākšanas procesu. ESG ir nepieciešami ārēji kompensācijas mehānismi, lai saglabātu datu integritāti temperatūras svārstību laikā.

4.2 Mitrums, korozija un putekļi

VWSG ir pilnībā noslēgts pret elementiem, kas padara to ļoti piemērotu iegultiem lietojumiem. ESG ir ļoti jutīgs pret uzstādīšanas kvalitāti, un tai ir nepieciešama ievērojama ārēja aizsardzība, lai izturētu mitrumu un putekļus.

4.3. Elektromagnētiskie traucējumi (EMI)

VWSG ir pilnīgi imūna pret elektromagnētiskiem traucējumiem, jo ​​tā balstās uz frekvences signālu. ESG joprojām ir ļoti jutīgs pret EMI, jo tas izvada analogo signālu. Šī imunitāte nodrošina spēcīgu pārdošanas leņķi VWSG sensoru izmantošanai lielos infrastruktūras projektos. Tie darbojas īpaši labi piekrastes reģionos, pazemes tuneļos un lielos aizsprostos.

5. Uzstādīšana un apkope: praktiski apsvērumi inženieriem

5.1. Uzstādīšanas sarežģītība

ESG prasa rūpīgu uzstādīšanas procesu. Lai iegūtu precīzus rādījumus, tehniķiem ir jāveic precīza virsmas sagatavošana un jānodrošina kritiska līmes līmēšana. VWSG piedāvā daudz izturīgāku uzstādīšanas pieredzi. Darbinieki var viegli pielāgot VWSG tiešai betona iegulšanai, neapdraudot sensoru.

5.2. Tehniskās apkopes prasības

ESG laukā rada lielāku atteices risku. Operatoriem bieži jāveic kalibrēšana, lai ESG darbotos pareizi. Pēc uzstādīšanas VWSG nepieciešama minimāla apkope. Šī izturība nodrošina ļoti ilgu VWSG kalpošanas laiku.

6. Datu iegūšanas un uzraudzības sistēmu saderība

6.1. Signāla pārraide

VWSG bez piepūles apstrādā tālsatiksmes pārraidi, nosūtot precīzus signālus līdz pat vairākiem kilometriem. ESG cīnās ar gariem kabeļiem, un to ļoti ierobežo signāla troksnis.

6.2. Integrācija ar SHM sistēmām

Abi sensoru veidi piedāvā integrāciju ar moderniem strukturālajiem veselības uzraudzības tīkliem. Tie nodrošina saderību ar standarta datu reģistrētājiem. Tie nemanāmi savienojas ar IoT uzraudzības platformām un attālās uzraudzības sistēmām. Šī savietojamība sniedz lielisku iespēju iepazīstināt klientus ar pilniem uzraudzības risinājumiem.

7. Tipiski lietojumi: kur katrs sensors darbojas vislabāk

7.1. Vibrācijas stieples deformācijas mērītāja lietojumi

• Dambji un hidroelektrostacijas
• Tilti un tuneļi
• Dziļi pamati
• Nogāžu un ģeotehniskā uzraudzība

7.2. Elektrisko deformācijas mērītāju lietojumi

• Laboratorijas testēšana
• Aviācijas un automobiļu pētniecība un attīstība
• Īstermiņa konstrukcijas testēšana
• Augstas frekvences dinamiskie mērījumi

8. Izmaksas salīdzinājumā ar vērtību: īstermiņa budžets salīdzinājumā ar ilgtermiņa IA

Analizējot vibrācijas stieples un pretestības deformācijas mērītāja iespējas, komandām ir jāskatās tālāk par sākotnējo pirkuma cenu. ESG piedāvā zemākas sākotnējās izmaksas. Tomēr biežas apkopes un nomaiņas rezultātā ESG dzīves cikla izmaksas ir daudz augstākas. VWSG prasa lielāku sākotnējo ieguldījumu. Laika gaitā VWSG nodrošina zemākas uzturēšanas un nomaiņas izmaksas. Būtisks iepirkuma ieskats ir tāds, ka kopējām īpašuma izmaksām (TCO) ir daudz lielāka nozīme lielos daudzgadu projektos.

9. Lēmumu pieņemšanas ceļvedis: kā izvēlēties pareizo deformācijas mērītāju savam projektam

9.1. Atslēgas izvēles kritēriji

Pirms galīgās sensora izvēles iepirkuma komandām ir jānovērtē vairāki galvenie faktori. Jums jāņem vērā kopējais projekta ilgums un īpašie vides apstākļi objektā. Jums arī jānosaka nepieciešamā precizitāte, jāizklāsta stingrie budžeta ierobežojumi un jānovērtē vispārējā uzstādīšanas iespējamība.

9.2. Ātrā salīdzinājuma tabula

Faktors	Vibrācijas vads	Elektriskās
Stabilitāte	Lieliski	Vidēji
Jutīgums	Vidēji	Lieliski
Izturība	Lieliski	Zems
Izmaksas (sākotnējā)	Augstāks	Nolaist

10. Secinājums: tehnoloģiju saskaņošana ar projekta vajadzībām

Izvēloties strukturālos sensorus, vienkārši nav "viena izmēra" risinājuma. Rezumējot, VWSG ir labākā izvēle ilgstošai uzraudzībai skarbos apstākļos. ESG joprojām ir labākais rīks augstas precizitātes īstermiņa testēšanas lietojumiem.

Mēs aicinām lasītājus pieprasīt tehnisko konsultāciju mūsu inženieru komandai. Mēs varam palīdzēt jums iegūt pielāgotus sensoru risinājumus un padziļināti apspriest jūsu īpašās projekta prasības. Sazinieties ar mums, lai saņemtu pielāgotu deformācijas uzraudzības risinājumu savam nākamajam infrastruktūras projektam.

[Sazinieties ar mums tūlīt!]

FAQ

1. Kāda ir galvenā atšķirība starp vibrācijas stieples tenzometru un elektrisko tenzometru?

Galvenā atšķirība ir to darbības principos. Lai izmērītu deformāciju, VWSG izmanto nospriegota stieples frekvences nobīdi, savukārt ESG mēra deformāciju, mainot elektrisko pretestību.

2. Kurš deformācijas mērītājs ir labāks ilgtermiņa infrastruktūras projektiem?

Vibrējošais stieples sprieguma mērītājs ir labāks ilgtermiņa projektiem. Tam ir raksturīga izturība pret signāla novirzi un tas viegli iztur skarbos vides apstākļus vairākus gadus.

3. Kāpēc elektriskie deformācijas mērītāji cīnās ar signālu pārraidi lielos attālumos?

Elektriskie deformācijas mērītāji izvada analogo sprieguma signālu. Šis analogais signāls pasliktinās, ilgstoši vadot kabeli, un viegli uztver elektromagnētiskos traucējumus (EMI) un signāla troksni.

4. Vai es varu iegult elektriskos deformācijas mērītājus tieši betonā?

Ja iespējams, tas nav ieteicams bez plašas ārējās aizsardzības. VWSG ir pilnībā noslēgti un dabiski izturīgi, padarot tos par nozares standartu tiešai betona iegulšanai.

5. Kura iespēja nodrošina labāku ieguldījumu atdevi (IA)?

Īstermiņa vai laboratorijas projektiem ESG piedāvā labāku ROI zemāku sākotnējo izmaksu dēļ. Liela mēroga vai vairāku gadu infrastruktūras projektiem VWSG nodrošina ievērojami labāku ieguldījumu atdevi, jo tā kopējās īpašumtiesību izmaksas ir zemākas minimālo apkopes un nomaiņas vajadzību dēļ.
