Kas ir vibrācijas stieples deformācijas mērītājs? Priekšrocības, lietojumi un ierobežojumi

Iedomājieties tilta inženieri, kas sēž birojā un skatās strukturālo datu plūsmu no sensoriem, kas ir iegulti dziļi betona balstos pirms vairāk nekā desmit gadiem. Rādījumi joprojām ir precīzi, un signāls joprojām ir stabils. Šāds ilgtermiņa uzticamības līmenis nav laimīgs negadījums. Tas ir rezultāts, izvēloties darbam piemērotu tehnoloģiju.

Šīs izturības darba zirgs ir vibrējošais stieples stiepes mērītājs. Šis sensors ir pastāvīgi pārspējis konkurējošās tehnoloģijas prasīgās vidēs. Šajā rakstā tiks precīzi izskaidrots, kā darbojas vibrācijas stieples deformācijas mērītājs, novērtēs tā galvenās priekšrocības un godīgos ierobežojumus, kā arī palīdzēs pielāgot pareizo sensora veidu nākamajam projektam.

Kas ir vibrācijas stieples deformācijas mērītājs?

Lai saprastu sensoru, mums vispirms ir jādefinē, ko tas mēra. Civilajā un ģeotehniskajā inženierijā "deformācija" attiecas uz niecīgu deformācijas apjomu, ko materiāls piedzīvo, kad tas tiek pakļauts spriedzei vai slodzei. Šī celma mērīšana ir ļoti svarīga. Tas informē inženierus, ja tilts pārāk liecas, vai dambis nosēžas nevienmērīgi vai ja tuneļa apšuvums rada bīstamu spiedienu.

Vibrācijas stieples (VW) deformācijas mērītājs mēra šo deformāciju, izmantojot izcili vienkāršu darbības principu. Mērinstrumenta korpusa iekšpusē atrodas nospriegota tērauda stieple. Kad elektriskais impulss ierosina šo vadu, tas rezonē ar noteiktu frekvenci, kas ir tieši proporcionāla tā spriegumam. Kad konstrukcijas materiāls ap mērinstrumentu deformējas, tas izstiepj vai saspiež mērierīces korpusu, mainot iekšējā stieples spriegojumu un mainot tā rezonanses frekvenci. Pēc tam šī frekvences maiņa tiek pārveidota par precīzu deformācijas rādījumu.

Šis frekvences signāls ir ļoti izturīgs. Atšķirībā no tradicionālajiem pretestības (folijas) deformācijas mērītājiem, kas balstās uz sprieguma izmaiņām, kas var vājināties attāluma laikā, vibrācijas vadu signāls bez piepūles pārvietojas pa gariem kabeļiem. Tas padara VW mērierīci par izcilu struktūras veselības uzraudzības sensoru skarbām vidēm un vairāku gadu izvietošanai.

Lai pielāgotos dažādiem būvniecības scenārijiem, šiem sensoriem parasti ir trīs galvenās konfigurācijas: virsmas montāža, iegulšana un virsmas metināšana.

Vibrējošo stiepļu deformācijas mērītāju veidi

Pareizā mērierīces veida izvēle ir pilnībā atkarīga no jūsu projekta fāzes un iesaistītajiem materiāliem.

Virsmas modelis: Pēc būvniecības pabeigšanas inženieri šos mērinstrumentus pieskrūvē vai piestiprina tieši pie betona, tērauda vai koka virsmām. Tie ir vislabākā izvēle pēcbūves uzraudzībai vai modernizācijas projektiem. Spilgts piemērs ir JMZX-212HAT/HB viedais vibrācijas stieples deformācijas mērītājs , kas piedāvā augstu precizitāti esošajai infrastruktūrai.

Iegulšanas modelis: Strādnieki šos mērinstrumentus izlej tieši svaigā betonā. Sensors pastāvīgi kļūst par struktūras daļu. Tie ir ideāli piemēroti dambju, pāļu pamatu un masveida betona liešanas uzraudzībai.

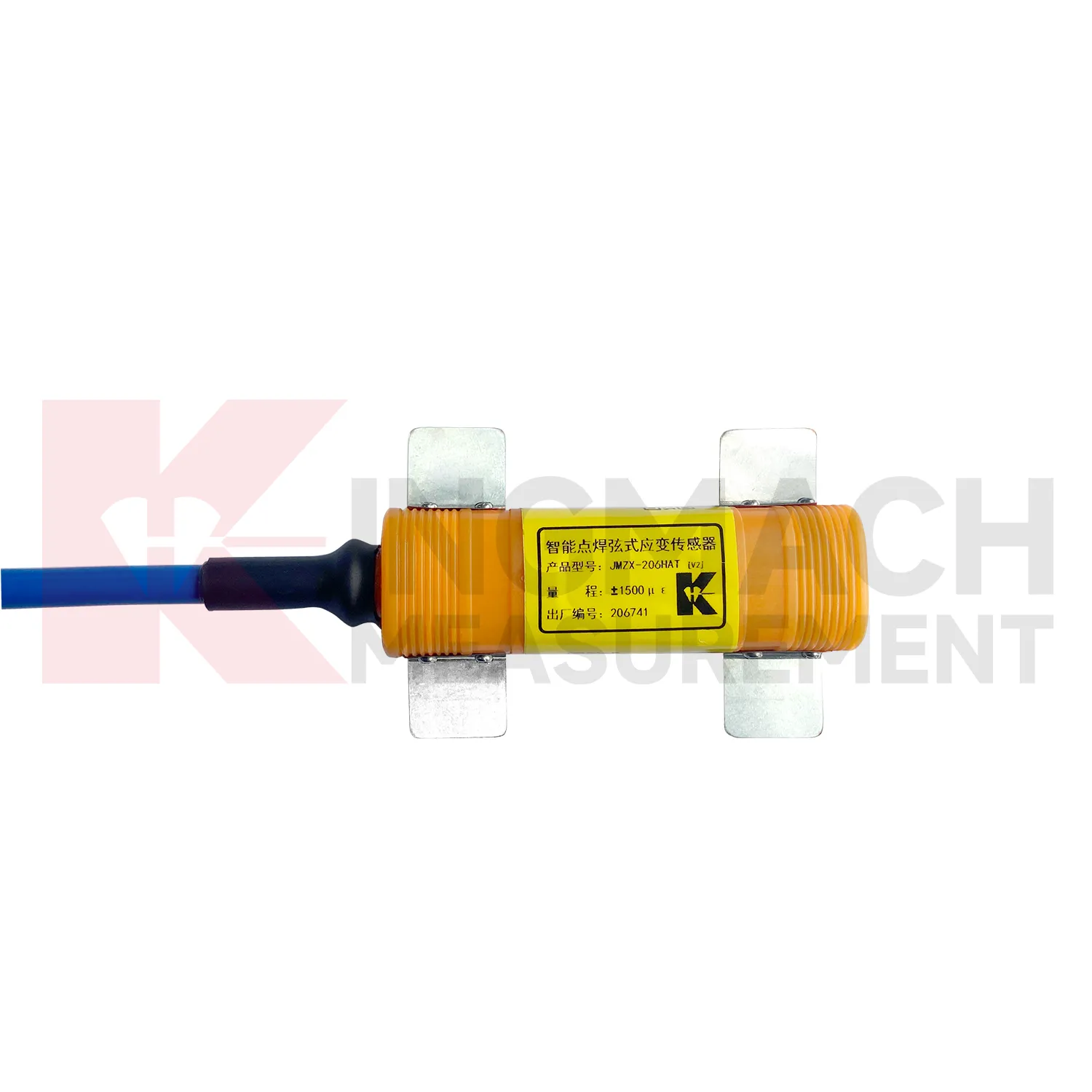

Virsmas metināts modelis: Tehniķi tos metina tieši pie tērauda elementiem, piemēram, tiltu sijām, tērauda pāļiem un vēja torņu atlokiem. Metinātais savienojums iztur vibrāciju un ciklisku slodzi daudz labāk nekā līmējošās saites.

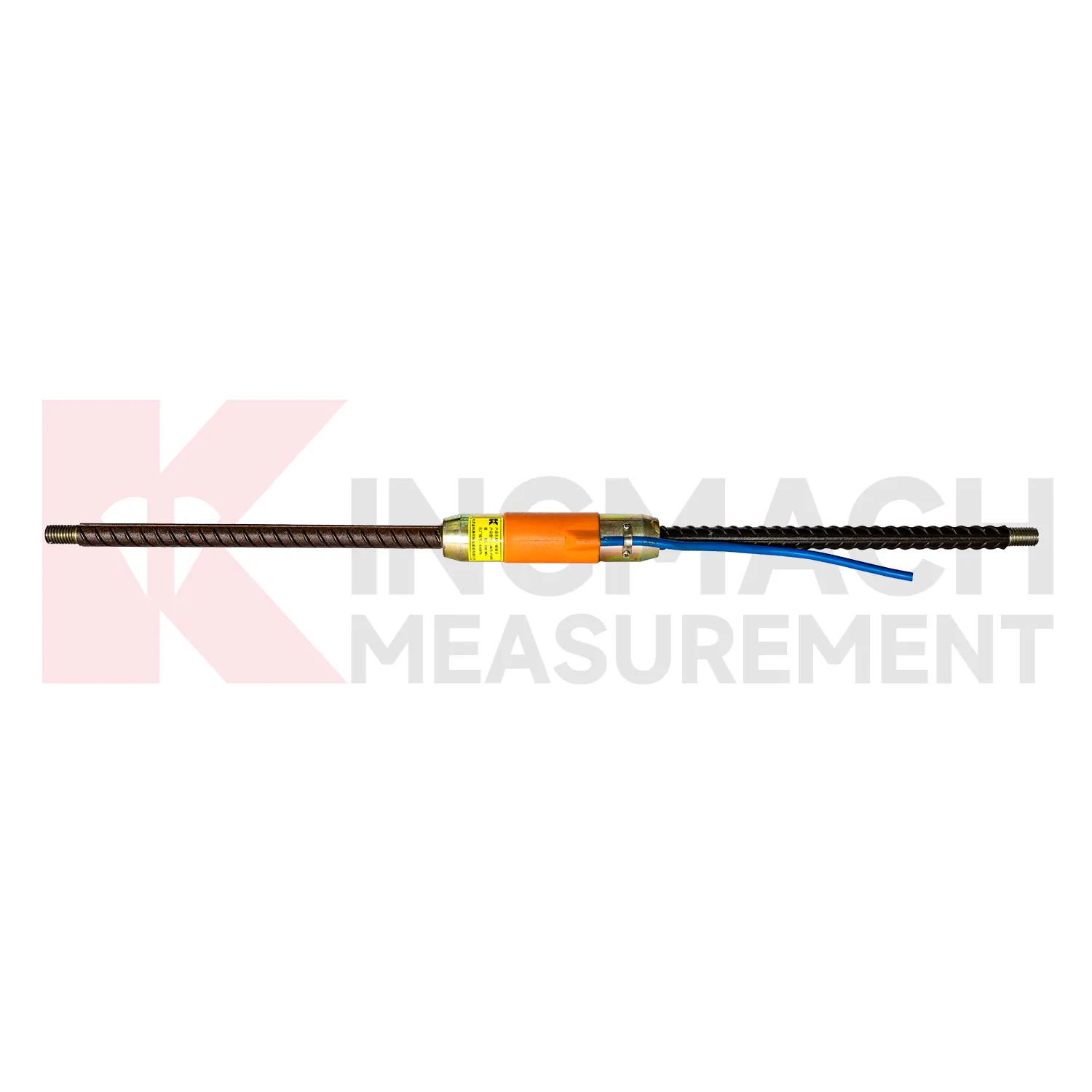

Armatūras stiepes mērītāji: Celtniecības brigādes novieto šos dobos cauruļveida sensorus vienā līnijā ar stiegrojuma stieņiem. Tie tieši mēra armatūras aksiālo spēku, kas ir ļoti svarīgi, lai izprastu pāļu, atbalsta sienu un tuneļa oderējumu veselību.

Ātrās atlases rokasgrāmata

Projekta fāze / materiāls	Ieteicamais mērinstrumenta veids	Kopīgs pielietojums
Esošais betons vai kokmateriāli	Virsmas stiprinājums	Modernizācija, vēsturisko ēku uzraudzība
Svaiga betona liešana	Iegulšana	Dambji, pamati, balsta sienas
Esošās tērauda konstrukcijas	Virsma Metināta	Tilti, vēja turbīnu torņi, tērauda pāļi
Dzelzsbetona konstrukcijas	Armatūras stiepes mērītājs	Nesošie pāļi, tuneļu apšuvumi

Galvenās VW mērierīču priekšrocības

Inženieri izvēlas vibrācijas stieples sensorus kā savu galveno instrumentu konstrukcijas integritātes uzraudzībai ilgākā laika periodā, jo šī tehnoloģija nodrošina pastāvīgas uzraudzības iespējas. Galvenās priekšrocības ietver:

Izcila ilgtermiņa stabilitāte: VW mērierīces frekvences izvade saglabā pilnīgu stabilitāti, jo tā veiktspēju neietekmē kabeļa pretestības izmaiņas, savienotāja mitruma infiltrācija un barošanas sprieguma svārstības. Šīs problēmas laika gaitā bieži skar pretestības mērierīces, taču VW sensori paliek stabili gadu desmitiem.

Spēcīga EMI/RFI imunitāte: Būvlaukumi rada elektriski trokšņainu vidi. Dīzeļa ģeneratori un metināšanas iekārtas kopā ar elektropārvades līnijām rada traucējumus. Frekvences domēna signāli var viegli iziet cauri šīm vidēm, kas novērš nepieciešamību pēc dārgām un smagām kabeļu ekranēšanas sistēmām.

Gari kabelis iet: VW sensori saglabā signāla kvalitāti, ja tie darbojas ar 1000 metru kabeli, kas sniedzas tālāk par šo attālumu. Tas ļauj inženieriem visus datus novirzīt atpakaļ uz vienu, centralizētu datu reģistrētāju lielos aizsprostu vai tuneļu vietās.

Plašs darba temperatūras diapazons: Sensori saglabā savas darbības funkcijas ekstremālos temperatūras diapazonos, sākot no zem nulles līmeņa Alpu reģioniem līdz tropu infrastruktūras būvlaukumiem, ļaujot tos izmantot kā standarta uzraudzības sistēmu ģeotehniskiem lietojumiem visā pasaulē.

Iebūvēti termistori: Lielākajā daļā mūsdienu VW mērinstrumentu ir iekšējais termistors, kas darbojas kā iebūvēts termistors. Sistēma izmanto vienu kabeļa līniju, lai piegādātu temperatūras datus, kas ļauj automātiski pielāgot temperatūru, kas uzlabo savākto datu kvalitāti.

Digitālie un viedie varianti: Mūsdienu viedie modeļi izmanto HAT un HB sufiksus, lai parādītu to spēju savienot tradicionālās sistēmas ar modernām Industrial 4.0 operācijām. Ierīces piedāvā RS-485 izvades funkcionalitāti kopā ar iebūvētām datu uzglabāšanas iespējām un netraucētu savienojumu ar pašreizējo IoT datu reģistrēšanas aprīkojumu un SCADA sistēmām.

Vibrējošo stiepļu deformācijas mērītāju projekts

Vibrējošie stieples stiepes mērītāji darbojas kā mūsdienu infrastruktūras nervu sistēma. Tie nodrošina svarīgus datus par dažādiem inženiertehniskajiem projektiem.

Tilts un viadukts: Inženieri izmanto virsmas montāžas un metinātas mērierīces, lai uzraudzītu sijas lieces, gultņu slodzes un termisko izplešanos projektos, kuriem nepieciešama īpaša uzmanība gan liela laiduma konstrukcijām, gan intensīvas satiksmes sistēmām.

Dambji un hidrauliskās konstrukcijas: Speciālie iegulšanas mērinstrumenti, ko inženieri ievieto masveida betona konstrukcijās, izseko trīs pamatprocesus, proti, šļūdes un nogulsnēšanās un poru spiediena mijiedarbību no sākuma līdz konstrukcijas ekspluatācijas laika beigām, kas ilgst vairākas desmitgades.

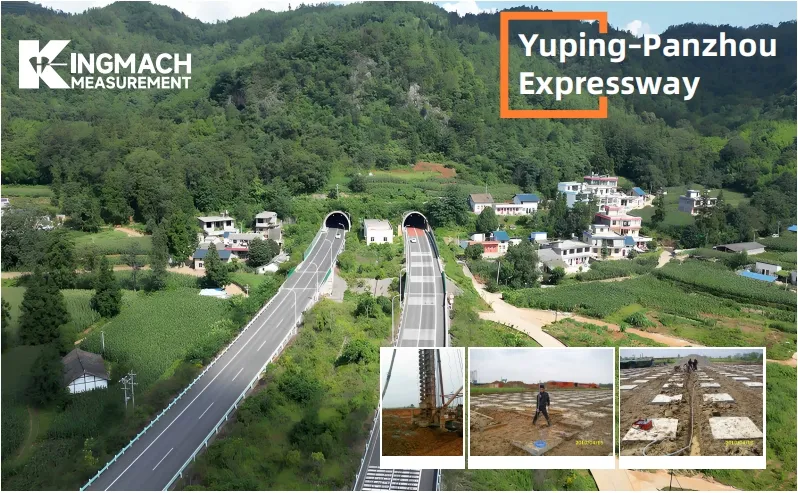

Tuneļi un pazemes darbi: Mērinstrumenti, ko inženieri uzstāda uz tuneļa apšuvumiem un klinšu skrūvēm, darbojas, lai uzraudzītu konverģenci, kas rodas pārslodzes spiediena dēļ. Sistēma nodrošina iepriekšēju brīdinājumu inženieru komandām par strukturālām izmaiņām, kas notiek, pirms tās var novērot redzamas plaisas.

Augstas ēkas un pamati: Armatūras stiepes mērītāji un iegulšanas mērinstrumenti dziļos pamatos pārbauda projektēšanas laikā izdarītos slodzes pārneses pieņēmumus. Tie novērš plaisu starp ģeotehnisko prognozēšanu un būvniecības realitāti.

Vēja turbīnu torņi: Virsmas metinātie mērinstrumenti, kas ir piestiprināti pie torņu atlokiem, uzrauga vēja turbīnu torņu nogurumam kritiskos savienojumus vēja slodzes laikā. Šīs attīstības nozīme ir palielinājusies, jo sauszemes un jūras vēja parki paplašinās visā pasaulē.

Atbalsta sienas un nogāzes: Izkliedētie mērinstrumentu bloki uzrauga zemes masas kustību, kamēr tie izseko progresīvas atteices procesam, izmantojot mērīšanas iespējas. Apkopotā informācija ietilpst būtisko datu kategorijā, kas pasargā dzelzceļa un šoseju uzbērumu projektus no iespējamām briesmām.

Ierobežojumi un godīgi kompromisi

Neviens sensors nav ideāls jebkuram lietojumam. Izprotot VW deformācijas mērītāju ierobežojumus, jūs norādīsiet darbam piemērotāko instrumentu.

Nav piemērots dinamiskiem mērījumiem: VW mērinstrumenti mēra kvazistatisko deformāciju, jo tie nosaka tikai lēnas mainīgas kustības. Lai uzraudzītu augstfrekvences vibrācijas, kas pārsniedz 1 līdz 2 Hz, ir jāizmanto akselerometri vai pretestības folijas mērītāji.

Augstākas vienības izmaksas: Precīzs ražošanas process kopā ar VW mērierīces iekšējiem elektroniskajiem komponentiem rada augstākas izmaksas, salīdzinot ar vienkāršiem folijas mērierīcēm. Izmaksas kļūst attaisnojamas, ja tās izmanto pastāvīgām iekārtām, tomēr tās paliek nevajadzīgas pagaidu laboratorijas eksperimentiem.

Nepieciešams saderīgs nolasīšanas aprīkojums: VW signāliem ir nepieciešamas īpašas nolasīšanas vienības vai datu reģistrētāji, kas atbilst to frekvences prasībām. Iepirkuma komandām plānošanas procesa sākumā ir jāpārbauda budžeta ierobežojumi un savietojamības vajadzības.

Iegulšanas mērinstrumenti nav izgūstami: Iegulšanas mērītājs kļūst pastāvīgs pēc tā uzstādīšanas betonā. Sistēmā ir pastāvīgas instalēšanas kļūdas, jo tās nevar novērst. Sistēmai nepieciešama rūpnīcas kalibrēšana kopā ar speciālistu uzstādīšanu, jo šie divi elementi garantē pareizu sistēmas darbību.

Ekstrēma ilgtermiņa kalibrēšanas novirze: Lai gan VW sensori ir īpaši stabili, tie var piedzīvot nelielu kalibrēšanas novirzi ārkārtējos vairāku desmitgažu periodos. Inženieriem būtu jāpārskata publicētās novirzes specifikācijas projektiem, kuru ilgums pārsniedz 20 līdz 30 gadus bez plānotas atkārtotas kalibrēšanas piekļuves.

VW pret citām sensoru tehnoloģijām

Kā vibrējošo stiepļu deformācijas mērītājs atšķiras ar alternatīviem struktūras veselības uzraudzības sensoriem?

VW un pretestības (folijas) mērinstrumenti: VW mērinstrumenti viegli uzvar ar precizitāti garos kabeļos un pagarinātos laika periodos. Folijas mērītāji uzvar ar zemākām sākotnējām izmaksām un augstas frekvences dinamisko reakciju.

VW pret optisko šķiedru (FBG) mērinstrumentiem: FBG sensori izceļas ar sadalītu uztveršanu pa vienu nepārtrauktu šķiedru un piedāvā īpaši tālsatiksmes pārraidi. VW sensori gūst labumu no kopējām izmaksām, ekosistēmas brieduma un nolasīšanas aparatūras nomaiņas vienkāršības.

VW pret MEMS sensoriem: MEMS (mikroelektromehāniskās sistēmas) ir izcilas augstfrekvences dinamiskās lietojumprogrammās. VW tehnoloģija joprojām ir labākā izvēle statiskai un kvazistatiskai pastāvīgai uzraudzībai.

Tehnoloģiju salīdzināšanas tabula

Sensora tips	Labākais lietošanas gadījums	Ilgtermiņa stabilitāte	Tipiska infrastruktūras atbilstība
Vibrācijas vads	Lēna, statiskā deformācijas uzraudzība	Lieliski (desmitgades)	Dambji, tuneļi, pamati, smagie civilie
Pretestība (folija)	Augstas frekvences dinamiskā pārbaude	Vāji līdz mēreni	Laboratorijas izmeklējumi, īstermiņa diagnostika
Optiskā šķiedra (FBG)	Augsta blīvuma sadalīti masīvi	Lieliski	Cauruļvadi, masīvi nepārtraukti laidumi
MEMS	Dinamiskā vibrācijas un slīpuma izsekošana	Labi	Seismiskais monitorings, aktīvā tilta dinamika

Instalēšanas paraugprakse

Lai maksimāli izmantotu inženiertehnisko sensoru, ir nepieciešama rūpīga uzstādīšana.

Virsmas stiprinājums: Pareiza virsmas sagatavošana ir obligāta. Noslīpē virsmu līdzenai un rūpīgi attauko. Pārliecinieties, vai mērītājs ir pareizi orientēts pret galveno sprieguma asi, un uzstādiet fiziskus vākus, lai aizsargātu sensoru no būvniecības satiksmes.

Iegulšana: Droši novietojiet mērinstrumentu stieņa korpusā un ievērojiet stingras betona seguma prasības. Signāla kabeļus novietojiet uzmanīgi, lai izvairītos no salocīšanas vai plīsumiem betona liešanas laikā. Pirms betona sacietēšanas vienmēr veiciet bāzes nulles nolasījumu.

Virsma Metināta: Stingri ievērojiet metināšanas kvalitātes prasības. Ļaujiet metālam pakļauties pēcmetināšanas spriedzes samazināšanai un pabeidziet tā atdzišanas fāzi pirms sākotnējās bāzes līnijas nolasīšanas.

Universāli padomi: Vienmēr ierakstiet bāzes rādījumus uzreiz pēc uzstādīšanas. Temperatūras kompensēšanai izmantojiet iebūvēto termistoru. Visbeidzot, izveidojiet skaidru kabeļu marķēšanas protokolu vairāku sensoru blokiem, lai novērstu neskaidrības datu reģistrētāja terminālī.

Kā norādīt un iegūt savu mērierīci

Kad esat gatavs iegādāties vibrācijas stieples tenzometru, koncentrējieties uz detaļām. Izveidojiet stingru specifikāciju kontrolsarakstu, kurā iekļauts nepieciešamais mērījumu diapazons (mērīts mikrospriegumā vai $\mu\varepsilon$), mērītāja garums, darba temperatūras logs, vēlamais izvades veids (analogs pret RS-485 digitālo), kabeļa garums un IP vērtējums.

Runājot ar piegādātājiem, uzdodiet pareizos jautājumus. Pieprasiet paraugu kalibrēšanas sertifikātus. Jautājiet par cross-ta3245lk imunitāti, ja instalējat lielus vairāku sensoru blokus. Pārbaudiet, vai to sensori ir sākotnēji saderīgi ar jūsu vēlamo datu reģistrētāja zīmolu, un apstipriniet piegādes termiņus lieliem komerciāliem daudzumiem.

Projektiem, kuriem nepieciešama augstas precizitātes virsmas uzraudzība, JMZX-212 sērija piedāvā izcilu izturības un digitālās integrācijas līdzsvaru, kas atbilst stingriem starptautiskajiem infrastruktūras standartiem.

Secinājums

Vibrējošo stiepļu deformācijas mērītājs iekaro savu vietu ilgtermiņa strukturālajā uzraudzībā nevis ar izcilu jaunumu, bet gan ar pārbaudītu uzticamību. Tas mēra izmaiņas, izmantojot spēcīgus frekvences signālus, piedāvājot izcilu stabilitāti, spēcīgu traucējumu noturību un netraucētu datu pārraidi masveida būvlaukumos. Lai gan tie nav paredzēti dinamiskai, ātrgaitas trieciena testēšanai, to kvazistatiskā veiktspēja ir nepārspējama. Tā ir kvalitāte, kurai ir vislielākā nozīme, ja paredzams, ka šie sensori droši pārsniegs būvniecības brigādes, kas tos uzstādīja.

Vai esat gatavs aprīkot savu nākamo projektu? Mēs aicinām jūs iesniegt projekta specifikācijas mūsu inženieru komandai, lai saņemtu personalizētu sensoru izvēles atbalstu. Sazinieties ar mums jau šodien, lai saņemtu piedāvājumu vai lejupielādētu visaptverošas produktu datu lapas.

FAQ

1. Cik precīzs ir vibrācijas stieples stiepes mērītājs?

Ja tas ir pareizi uzstādīts un kompensēts ar temperatūru, izmantojot iebūvēto termistoru, augstas kvalitātes VW deformācijas mērītājs parasti nodrošina precizitāti no $\pm0,1\%$ līdz $\pm0,5\%$ no pilnas skalas, padarot to ļoti uzticamu struktūras veselības uzraudzībai.

2. Vai VW mērinstrumenti var darboties zemūdens apstākļos?

Jā. Iebūvētie un uz virsmas uzstādītie VW mērinstrumenti parasti tiek aizzīmogoti ar augstu IP novērtējumu (bieži IP68). Tas ļauj tiem pastāvīgi darboties, kamēr tie ir iegremdēti ūdenī, kas ir būtiski aizsprostu un dziļu pamatu projektiem.

3. Kāds ir iegultā deformācijas mērītāja tipiskais kalpošanas laiks?

Tā kā iekšējā tērauda stieple ir hermētiski noslēgta un aizsargāta pret ārēju oksidēšanos, iegultais VW deformācijas mērītājs var viegli darboties precīzi 25 līdz 50 gadus, bieži vien kalpojot visu galvenās konstrukcijas projektēšanas laiku.

4. Vai datu nolasīšanai ir nepieciešams īpašs aprīkojums?

Jā. Tā kā VW mērinstrumenti izvada frekvences signālu, nevis vienkāršu spriegumu, jums ir jāizmanto speciāla vibrovadu nolasīšanas ierīce vai datu reģistrētājs, kas īpaši konfigurēts ar vibrovadu interfeisa moduli.

5. Vai var salabot plīsušu kabeli uz iegultā mērierīces?

Ja kabelis ir atdalīts ārpus betona konstrukcijas, to var salabot, izmantojot atbilstošas ​​ūdensnecaurlaidīgas sadales kārbas. Tomēr, ja kabelis ir saplīsis dziļi betona ielejā netālu no sensora korpusa, mērītājs tiek neatgriezeniski zaudēts. Tas uzsver nepieciešamību pēc rūpīgas kabeļu maršrutēšanas būvniecības laikā.
