GNSS JMBD-1050

Vispārīga informācija par produktu

Produktu biznesa noteikumi

Apraksts

Ievads:

GNSS ir jaunas paaudzes, jebkuros laikapstākļos bez uzraudzības izveidota automatizēta pozicionēšanas sistēma, kas izstrādāta, izmantojot augstas veiktspējas un augstas precizitātes sistēmu mikroshēmā (SoC), kas atbalsta vairāku konstelāciju un daudzfrekvenču augstas precizitātes pozicionēšanu. Tas ir savietojams ar signāliem no Ķīnas BeiDou navigācijas satelītu sistēmas (BDS B1/B2), ASV GPS (L1/L2), Krievijas GLONASS (L1/L2) un Eiropas Galileo (E1/E5b). Sistēma sastāv no vienas vai vairākām pozicionēšanas vienībām, kas izvietotas inženierprojektu uzraudzības punktos, un tā mēra horizontālās un vertikālās nobīdes. Šī sistēma ir jebkuros laika apstākļos bezpilota automatizēta pārvietojuma mērīšanas sistēma.

Darbības princips:

1.Sensora princips:

Pamatojoties uz augstas veiktspējas un augstas precizitātes SoC mikroshēmām, jaunās paaudzes GNSS lokatori atbalsta visas sistēmas daudzfrekvenču augstas precizitātes pozicionēšanu. Tā ir tehnoloģija, kas uztver signālus no mākslīgajiem zemes pavadoņiem ar atompulksteņa laika noteikšanas sistēmām un veic punktu mērījumus. Pozicionētājs saņem ne mazāk kā četru satelītu laika kodējumu, un risinot var iegūt paša lokatora pozīciju un realizēt dinamisko uzraudzību.

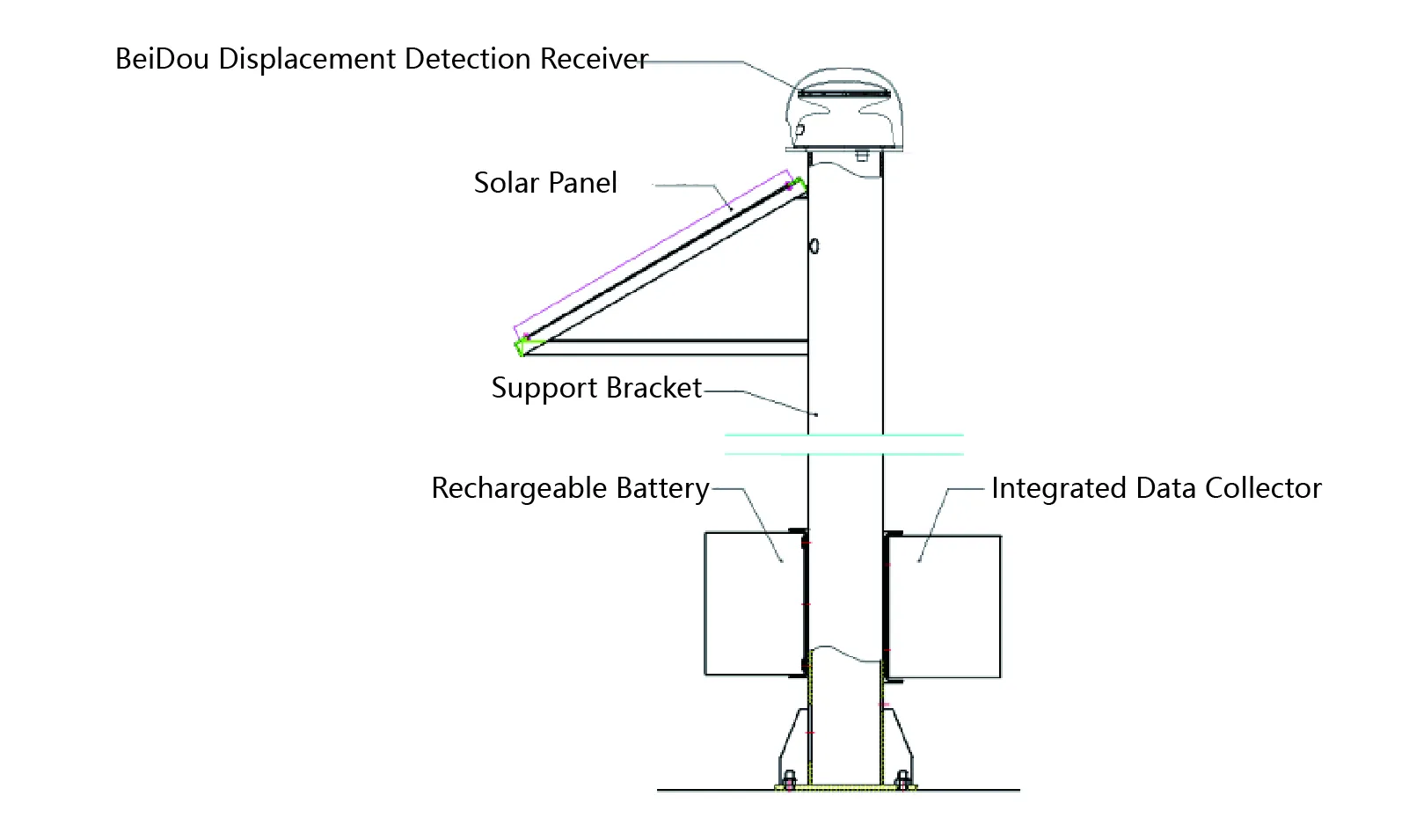

GPS attālās nobīdes mērīšanas sistēma sastāv no GNSS (pilnas sistēmas) lokatora, montāžas kronšteina, saules paneļiem, baterijām utt.

2.Sistēmas princips:

Sistēma, kas sastāv no vairākiem pozicionēšanas instrumentiem, mēra savas pozīcijas, vienlaikus veicot koordinētu diferenciālo aprēķinu, izmantojot savstarpēju saiti, ļaujot veikt augstas precizitātes relatīvās nobīdes mērījumus. Šādos inženierprojektos lokatoru var sakārtot vienādi ar atskaites punktu, testa punktu, iegūst augstas precizitātes testa punkta pozīcijas maiņas vērtību attiecībā pret atskaites punktu.

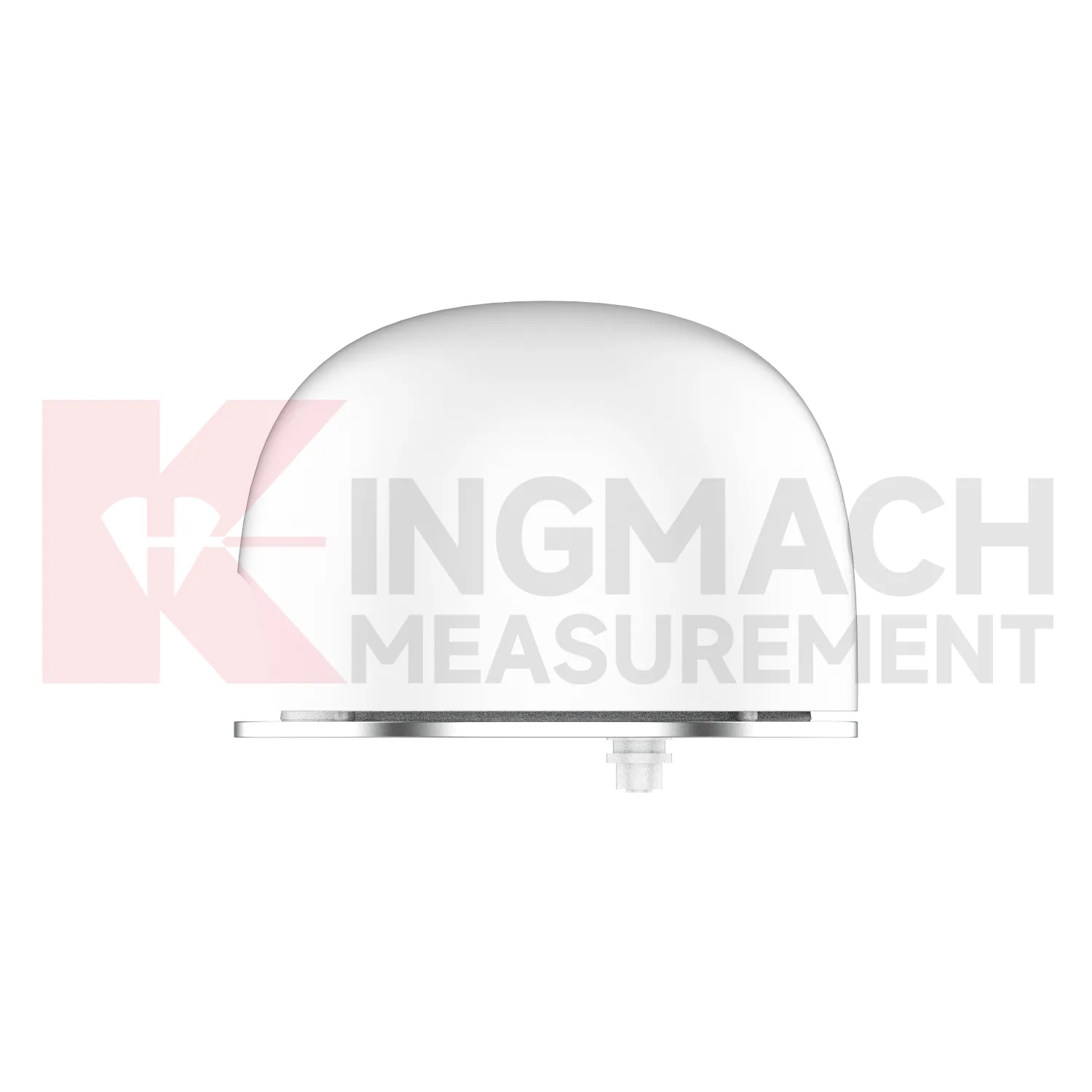

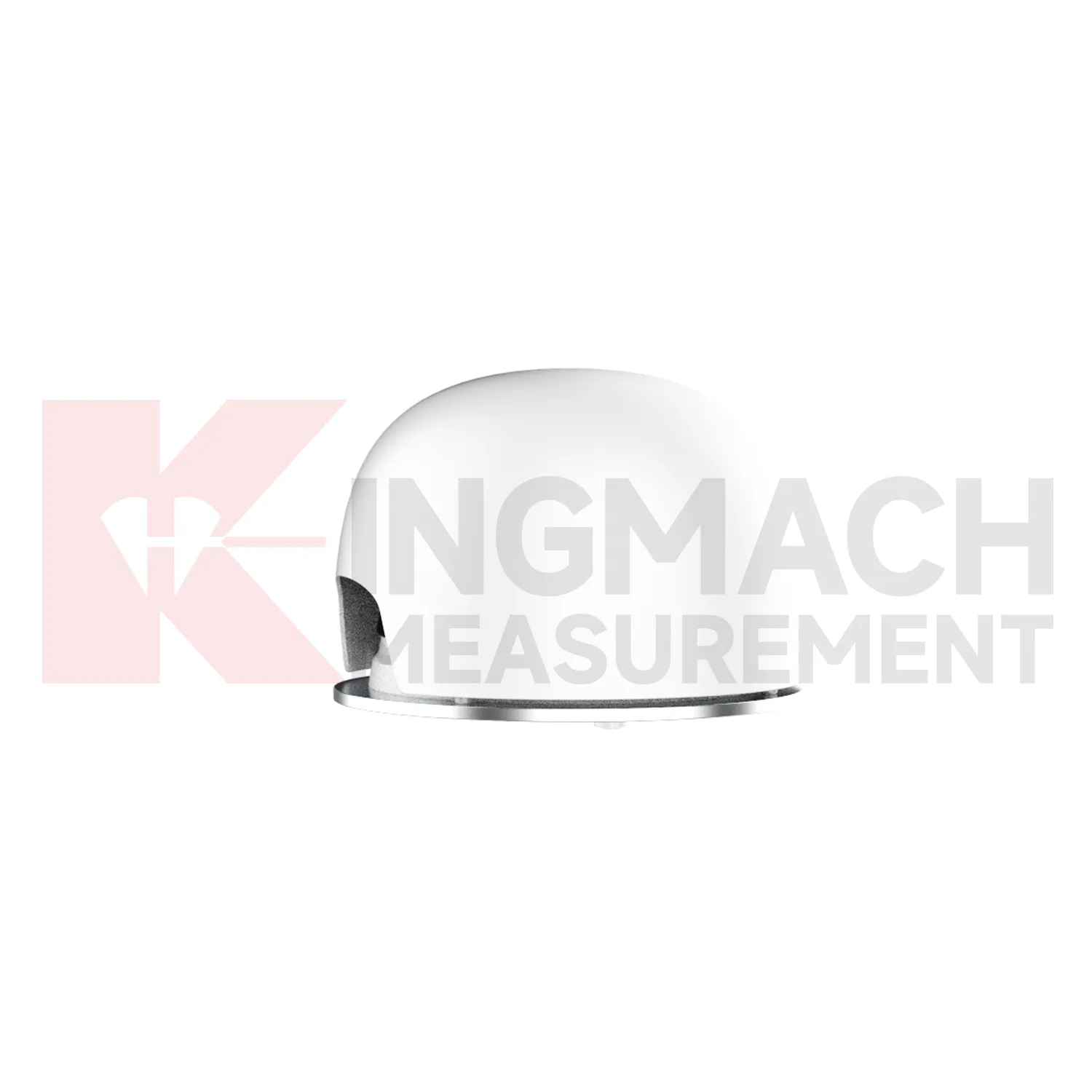

Produkta izskats:

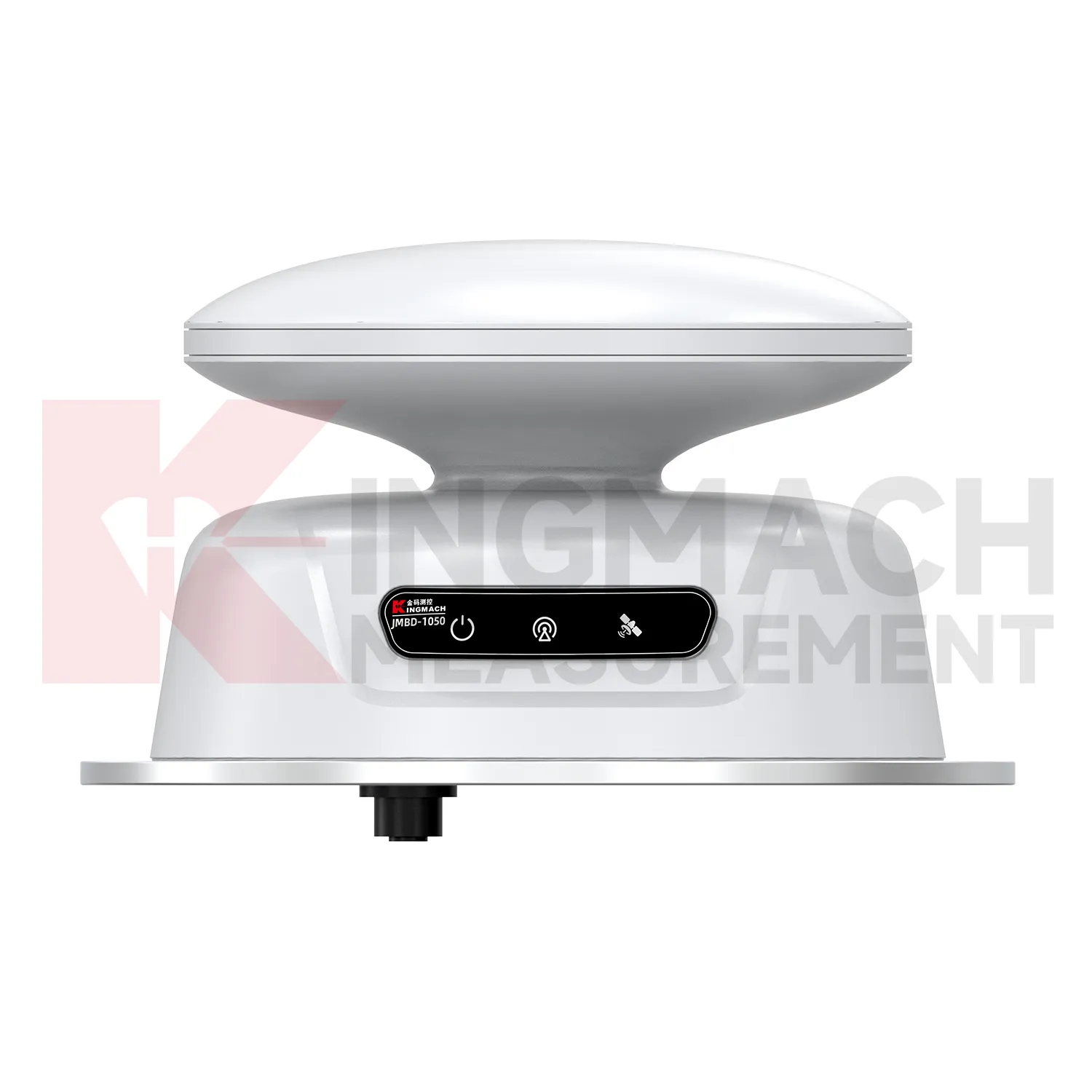

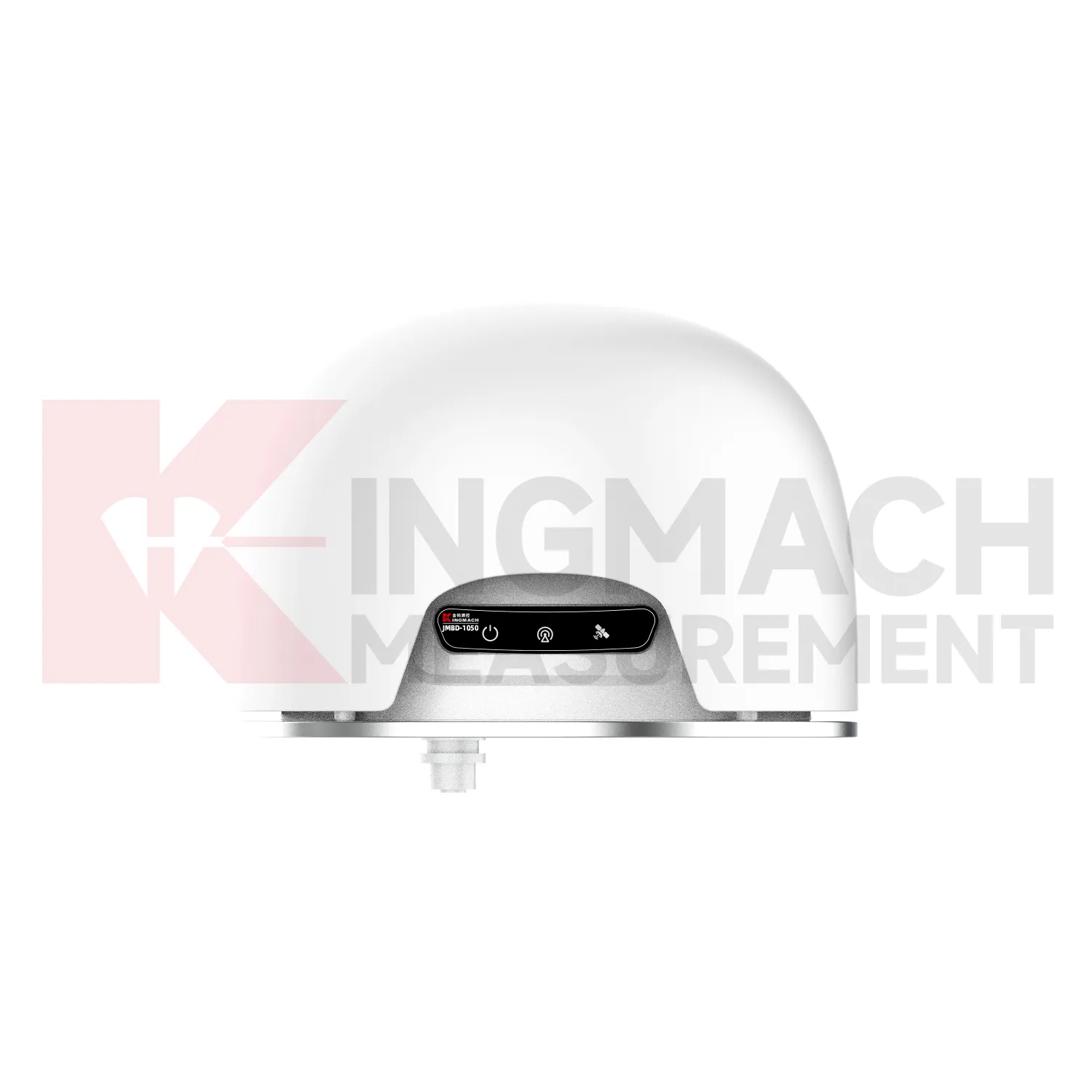

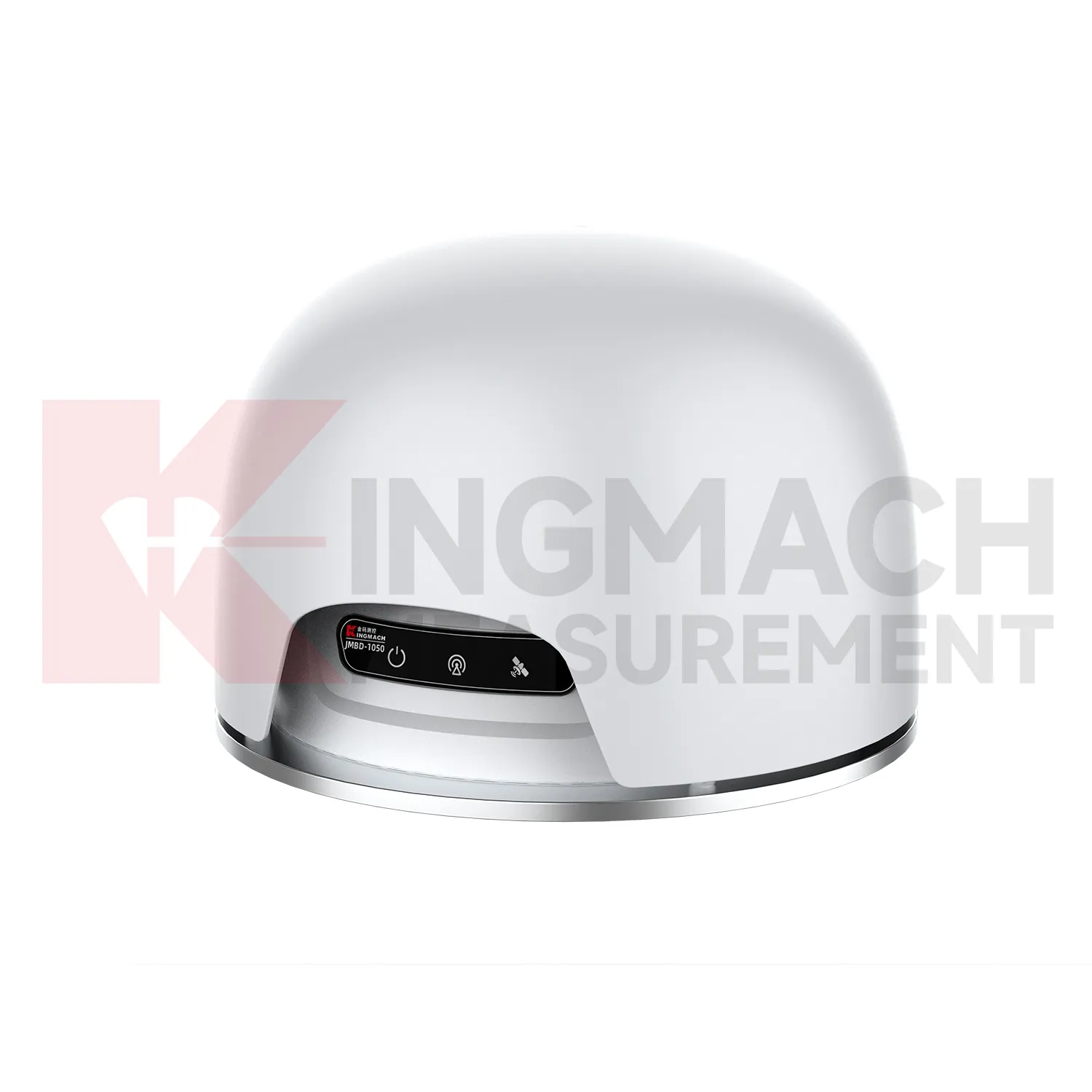

JMBD-1050 saimniekdatora panelī ir 3 indikatori un 1 interfeiss.

1. Strāvas padeves indikators: izgaismots norāda, ka strāvas padeve ir pievienota;

2.4G indikators: izgaismots norāda uz normālu 4G tīkla saziņu;

3. GNSS pozicionēšanas indikatora gaisma: izgaismota norāda uz veiksmīgu pozicionēšanu;

4. Barošanas interfeiss un RS485 sakaru interfeiss.

Lietojumprogrammas

To plaši izmanto inženierzinātņu jomās, piemēram, nogāzēs, ātrgaitas dzelzceļos, tiltos, ēkās, raktuvēs un dambjos, lai panāktu precīzu strukturālo relatīvo pārvietošanās izmaiņu mērījumu.

Specifikācijas
